Bender RFID112-L1 Handbuch
Rfid modul zur nutzung in kombination mit ladereglern für elektrofahrzeuge, wallboxen oder für ladepunkte an straßenleuchten
Verwandte Anleitungen für Bender RFID112-L1
Inhaltszusammenfassung für Bender RFID112-L1

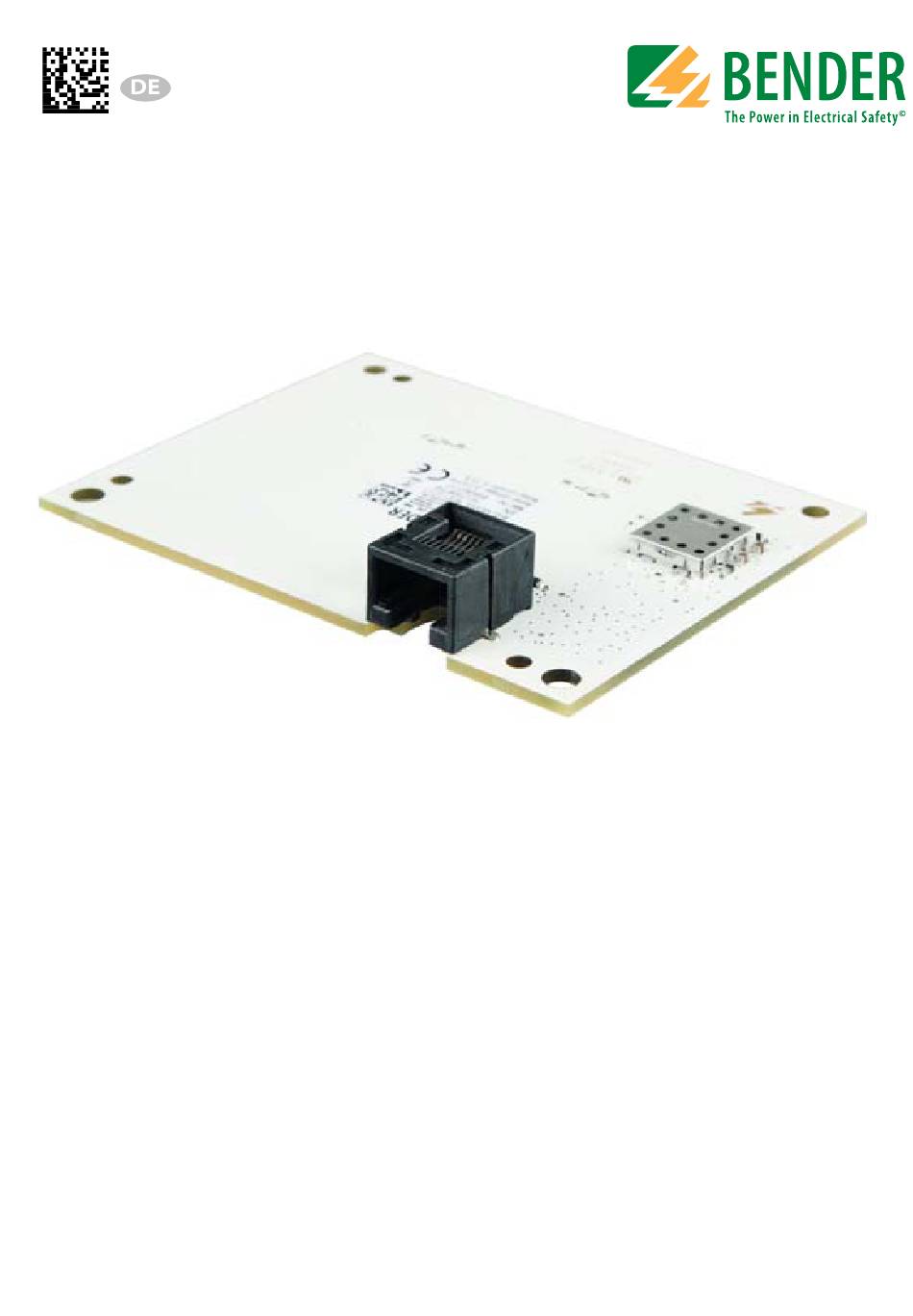

- Seite 1 Handbuch RFID Modul Zur Nutzung in Kombination mit Ladereglern für Elektrofahrzeuge, Wallboxen oder für Ladepunkte an Straßenleuchten RFID112-L1_D00307_00_M_XXDE/03.2017...
- Seite 2 Bender GmbH & Co. KG P.O. Box 1161 • 35301 Grünberg • Germany Londorfer Strasse 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ....................5 1.1 Hinweise zur Benutzung des Handbuchs ............5 1.2 Technische Unterstützung: Service und Support ........5 1.3 Lieferbedingungen ....................5 1.4 Kontrolle, Transport und Lagerung ..............6 1.5 Entsorgung .........................6 1.6 Bestimmungsgemäße Verwendung ..............6 2. RFID module ....................... 7 2.1 Abmessungen für die Montage ................8 2.2 RFID LEDs ........................9 2.3 Betrieb ..........................9... -
Seite 5: Wichtig Zu Wissen
0700BenderHelp (Telefon und Fax) nur in Deutschland: support@bender-service.de E-Mail: *365 Tage von 07:00 - 20:00 Uhr (MEZ/UTC +1) 1.3 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. Diese er- halten Sie gedruckt oder als Datei bei Bender. RFID112-L1_D00307_00_M_XXDE/03.2017... -
Seite 6: Kontrolle, Transport Und Lagerung
1.6 Bestimmungsgemäße Verwendung Dieses Handbuch beschreibt ein RFID-Modul, das nur in Verbindung mit Lade- reglern von Bender verwendet werden kann. Der Laderegler wurde für die Verwendung in Ladestationen für Elektrofahrzeuge (EV), Wallboxen und Ladepunkte in Straßenleuchten entwickelt. Dieses Dokument sollte zusammen mit den Handbüchern der Laderegler verwendet werden, welche... -
Seite 7: Rfid Module
2. RFID module Das unten abgebildete RFID-Modul enthält eine Antenne und 2 LEDs zur Beleuchtung. 2 weiße LEDS Immer beleuchtet Für RJ45 Kabel Es handelt sich hierbei um eine separate Platine, die idealerweise unter einem halbtransparenten Teil des Ladesystem-Gehäuses angebracht werden sollte. Das RFID-Modul ist mit einem Abstand von mindestens 20 mm zu jeglichen Metalloberflächen oder Metallteilen anzubringen, um eine optimale Leseleistung des RFID zu... -
Seite 8: Abmessungen Für Die Montage
RFID module Die RFID-Frequenz ist 13,56 MHz. Bender verwendet den PN532 Near Field Communication (NFC)-Controller die für kontaktlose Kommunikation, die nahezu alle RFID/NFC-Kommunikationsmedien auf dieser Frequenz unter- stützt. Aktuell können lediglich passive Tags mit einer UID gelesen werden. Weitere Funktionen sind auf Anfrage möglich. -
Seite 9: Rfid Leds
RFID-Karte erneut an das Ladesystem gehalten wird. 2.4 Integration Das RFID-Modul wird ausschließlich in Verbindung mit Bender Laderegler von Fachpersonal eingebaut. In den meisten Fällen implementieren diese Lade- regler die Funktionalität eines Elektrofahrzeug-Ladesystems, in dem das RFID- Modul zur Autorisierung von Ladungstransaktionen verwendet wird. -
Seite 10: Rj45 Steckerbelegung
RFID module 2.4.1 RJ45 Steckerbelegung Klemmen- Beschreibung nummer I2C (nicht für RFID-Funktionalität verwendet) I2C (nicht für RFID-Funktionalität verwendet) RX PN532 TX PN532 3,3 V 5 V (nicht für RFID-Funktionalität verwendet) RFID112-L1_D00307_00_M_XXDE/03.2017... -
Seite 11: Technische Daten
Technische Daten 3. Technische Daten 3.1 Tabellarische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ............................12,5 V Überspannungskategorie ..............................III Verschmutzungsgrad ..............................3 Bemessungs-Stoßspannung..........................800 V Bemessungs-Isolationsspannung ......................... 12,5 V Höhe..............................≤ 2000 m über NN Nennspannung/Nennstrom Nennspannung ............................... DC 3,3/5 V Toleranz Nennspannung ............................±... -
Seite 12: Normen, Zulassungen, Zertifizierungen
Technische Daten 3.2 Normen, Zulassungen, Zertifizierungen Das RFID wurde gemäß der folgenden Normen entwickelt: ISO14443A/MIFARE EN 61851-1 :2011 EN 61851-22 :2002 3.3 Bestellinformationen Type Art. No. RFID112-L1(RJ45-Kabel (Länge 500 mm) enthalten) B94060112 RFID112-L1_D00307_00_M_XXDE/03.2017... - Seite 14 Bender GmbH & Co. KG P.O. Box 1161 • 35301 Gruenberg • Germany Londorfer Strasse 65 • 35305 Gruenberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de Group Fotos: Bender Archiv...
