Bender AN450 Handbuch Seite 3

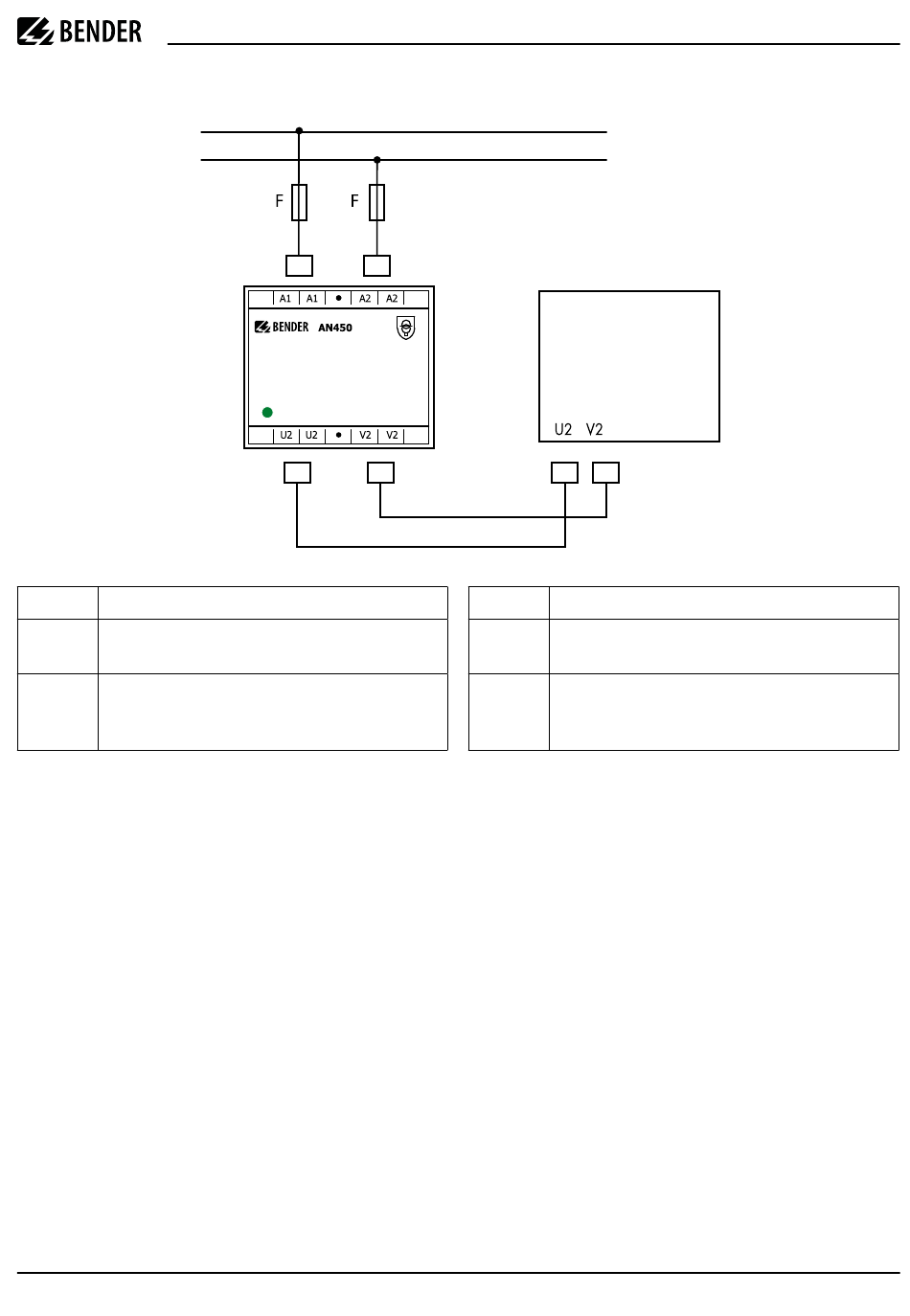

Anschluss
Schließen Sie das Gerät gemäß Anschlussbeispiel an.
Legende zum Anschlussschaltbild
A1, A2
Versorgungsspannung [Primärspannung]
U2, V2
Ausgangsspannung [Sekundärspannung]
Achtung: U2, V2 nicht mit Erde bzw. PA verbinden!
F
Kurzschlussschutz Versorgungsspannung:
Empfehlung: 6 A Sicherung. Bei Versorgung aus einem
IT-System müssen beide Leitungen abgesichert werden.
Hinweise zur Leitungslänge
Die maximal mögliche Anzahl anschließbarer Geräte
hängt vom Spannungsverlust auf der Leitung zwischen
AN450 und dem Gerät ab.
– Beachten Sie dazu die Angaben in der Anleitung des ange-
schlossenen Gerätes.
– Überprüfen Sie den Wert der Versorgungsspannung an
den Klemmen des angeschlossenen Gerätes.
– Auf Versorgungsspannungstoleranzen und den Span-
nungsabfall auf der Leitung achten!
Bei Anschluss mehrerer Geräte ist eine sternförmige
Leitungsführung vorteilhaft.
Technische Daten
Isolationskoordination nach IEC 60664-1
Bemessungsspannung .....................................................................AC 250 V
Überspannungskategorie/Verschmutzungsgrad ......................................III/2
Bemessungsstoßspannung ..................................................................... 4 kV
Einsatzhöhe ........................................................≤ 2000 m über Meereshöhe
A1
A2
U2
V2
Connection
Connect the device as shown in the example below.
MK...
U2
V2
Legend to wiring diagram
A1, A2
Supply voltage
U2, V2
Output voltage
Attention: U2, V2 must not connected to Ground resp. PA.
F
Short-circuit protection supply voltage:
a 6 A fuse is re-commended. If being supplied from an
IT system, both lines have to be protected by a fuse.
Remarks about the wire length
The max. number of devices connected depends on the
line volt drop between AN450 and device.
– Consider in addition the data in the operator's manual of
the connected equipment (MK...).
– Please check the correct supply voltage at the terminals of
the connected device. Consider thereby
– the tolerances of the supply voltage and the voltage drop
on the line must be considered!
When connecting several devices a point-to-point con-
nection from AN450 to the devices is favourable.
Technical Data
Insulation coordination acc. to IEC 60664-1
Rated voltage ....................................................................................AC 250 V
Overvoltage category/pollution degree ....................................................III/2
Rated impulse voltage ............................................................................. 4 kV
Altitude ................................................................................. ≤ 2000 m AMSL
AN450_D00100_01_M_DEEN/07.2024
3
