PRONAR PU-T20 KAPITEL 3

3.2 ALLGEMEINER AUFBAU

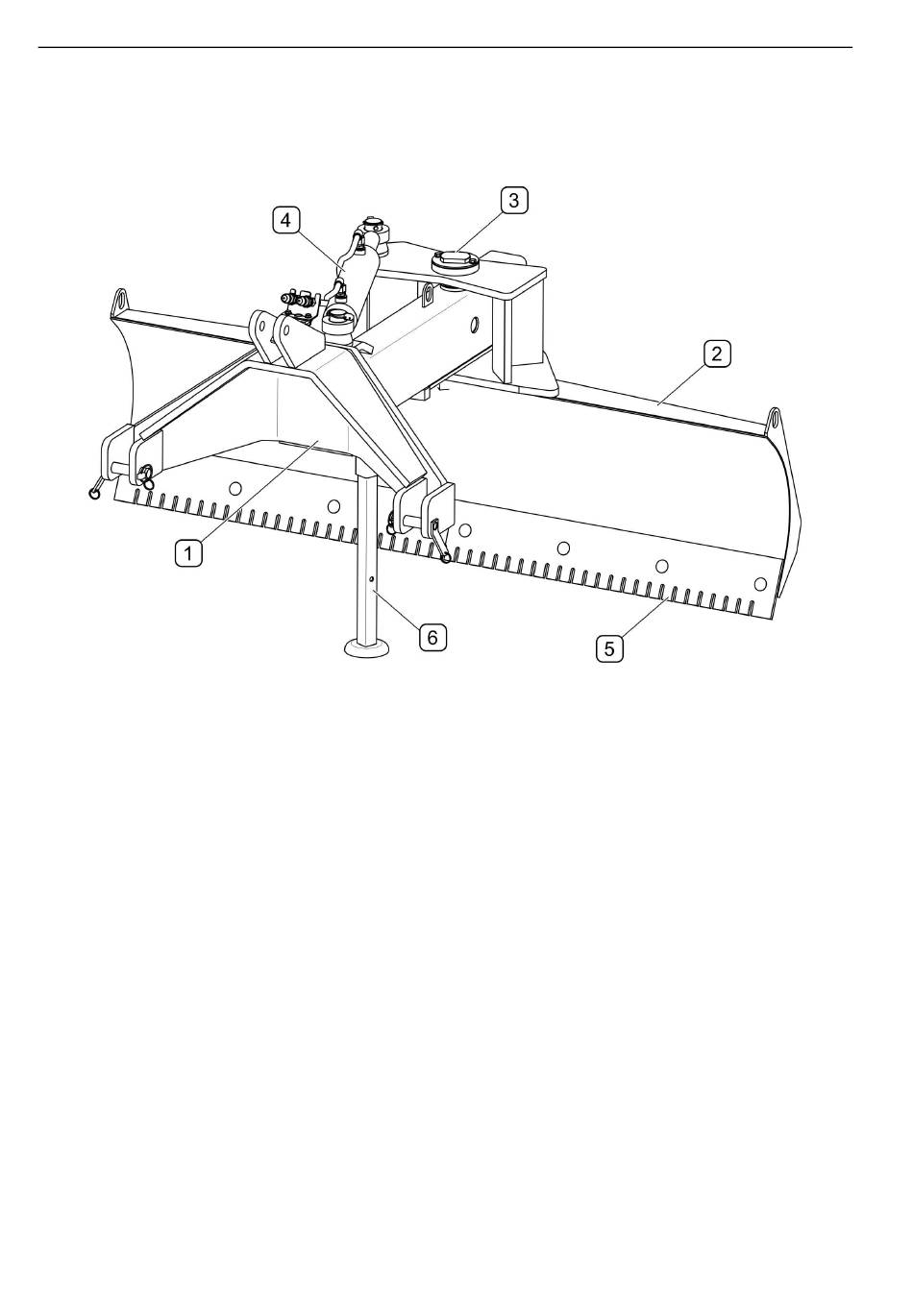

ABBILDUNG 3.2 Allgemeiner Aufbau
(1) - Rahmen; (2) - Streichblech; (3) - Hauptzapfen; (4) - Hydraulikanlage; (5) - Räumleiste;
(6) - Stützfuß
Das Planierschild PU-T20 besteht aus einem Rahmen (1) mit einem Aufhängungssystem, an
dem mithilfe eines Zapfens (3) ein Streichblech befestigt wird (2). Der Schwenkwinkel des
Streichblechs kann mithilfe der Hydraulikanlage (4) geändert werden. Das Streichblech kann
mit einer Stahlräumleiste (5), die auf der einen Seite glatt und auf der anderen Seite
kammartig ist, oder mit einer Gummiräumleiste ausgestattet werden. Der Stützfuß (6) dient
zum Abstützen des Graders, wenn er vom Schlepper abgetrennt ist.
Das Planierschild kann auf eine Weise montiert werden, die für den Anbau an die vordere
Dreipunktaufhängung des Schleppers (TUZ) geeignet ist.
