Etiketten-Lichtschranke Einstellen; Kopfandrucksystem Einstellen - Carl Valentin Compa V Kurzanleitung

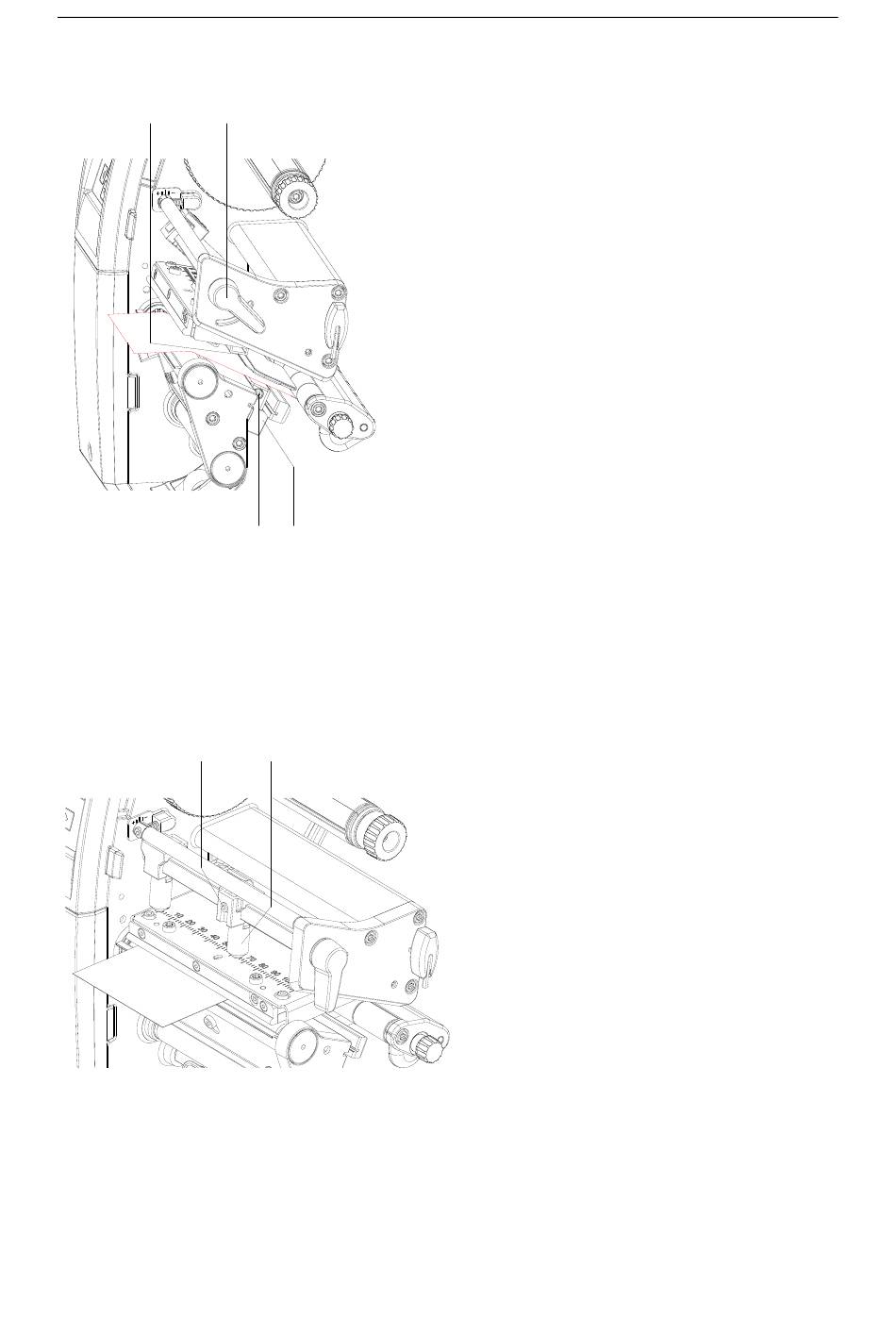

Etiketten-Lichtschranke einstellen

A B

Kopfandrucksystem einstellen

Der Druckkopf wird mit zwei Andruckfingern angedrückt. Die Position des äußeren Andruckfingers muss auf die Breite des
verwendeten Etikettenmaterials eingestellt werden, um:
•
eine gleichmäßige Druckqualität über die gesamte Etikettenbreite zu erzielen,
•
Falten im Transferbandlauf zu vermeiden,
•
vorzeitigen Verschleiß der Andruckwalze und des Druckkopfs zu vermeiden.
A
•
Gewindestift (A) am rechten Andruckfinger (B) mit Sechskantschlüssel lösen.
•
Rechten Andruckfinger (B) oberhalb des rechten Etikettenrands positionieren.
•
Gewindestift (A) festziehen.
C D
B
Deutsch
Die Etiketten-Lichtschranke kann zur Anpassung an das
Etikettenmaterial quer zur Papierlaufrichtung verschoben
werden. Der Sensor (A) der Etiketten-Lichtschranke ist beim
Blick durch die Druckeinheit von vorne sichtbar und mit einer
Kerbe im Lichtschrankenhalter markiert.

Schraube (C) lösen.

Etiketten-Lichtschranke mit Griff (D) so positionieren,
dass der Sensor (A) die Etikettenlücke oder eine Reflex-
oder Perforationsmarke erfassen kann.
Falls die Etiketten von der Rechteckform abweichen:

Etiketten-Lichtschranke mit Griff (D) auf die in
Papierlaufrichtung vorderste Kante des Etiketts
ausrichten.

Schraube (C) anziehen.
Nur für den Betrieb im Abreißmodus:

Andruckhebel (B) im Uhrzeigersinn drehen, um den
Druckkopf zu verriegeln.
