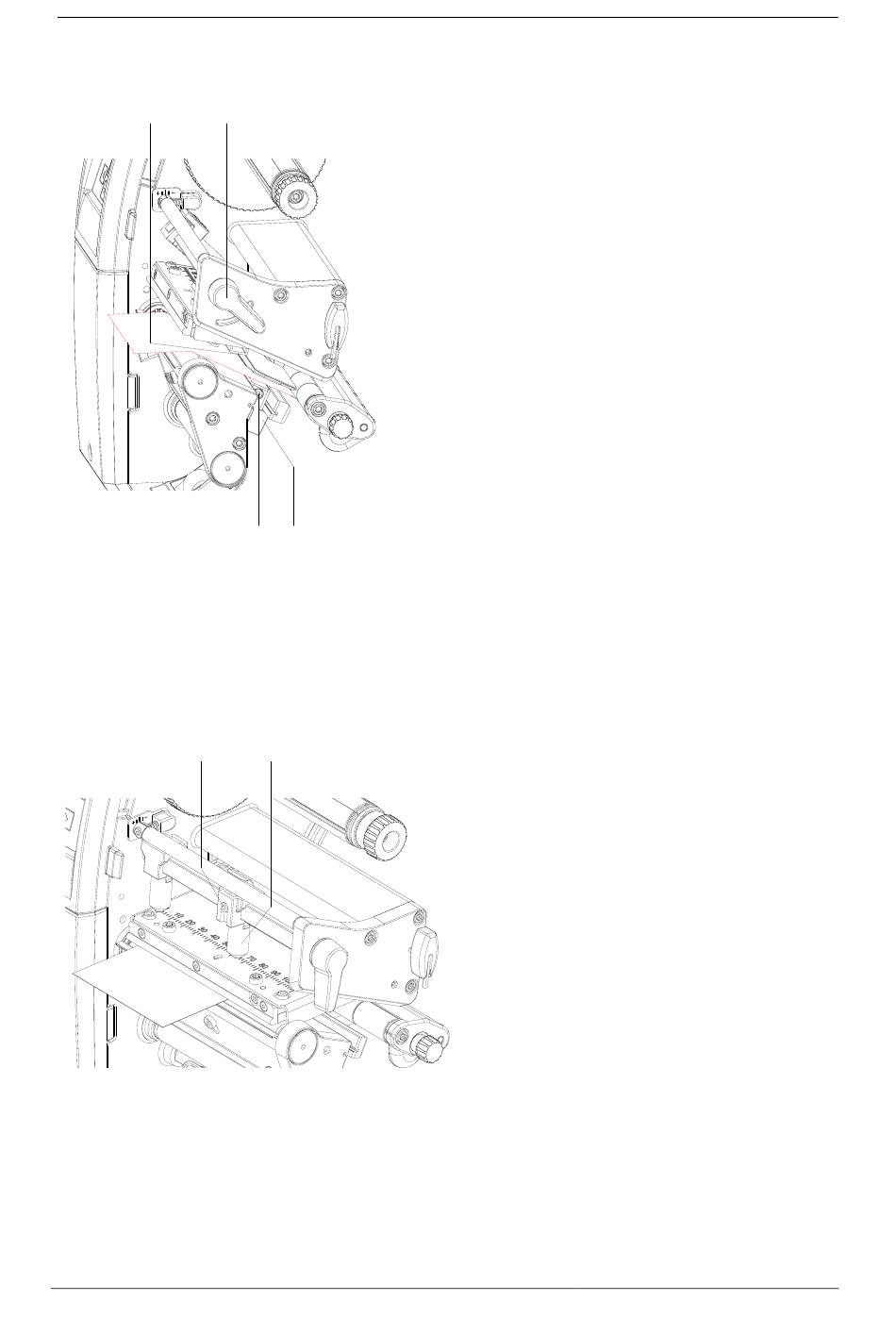

Regolazione della fotocellula delle etichette

A B

Regolazione del sistema di pressione della testina

La testina di stampa viene premuta con due slittoni. La posizione dello slittone esterno deve essere regolata in base alla
larghezza del materiale da stampare utilizzato per:
•
ottenere una qualità di stampa uniforme su tutta la larghezza dell'etichetta,
•
evitare pieghe nel percorso del nastro transfer,
•
evitare un'usura prematura del rullo pressore e della testina di stampa.
A
•
Allentare il perno filettato (A) del perno pressore destro (B) con la chiave esagonale.
•
Posizionare il perno pressore destro (B) al di sopra del bordo destro dell'etichetta.
•
Stringere il perno filettato (A).
C D
B
Italiano
La fotocellula delle etichette può essere spostata
trasversalmente alla direzione del percorso della carta per
essere adattata al materiale delle etichette. Il sensore (A)
della fotocellula delle etichette è visibile dal davanti se si
guarda attraverso l'unità di stampa ed è marcato con un
intaglio nel portabarriera fotocellula.

Svitare la vite (C).

Posizionare la fotocellula delle etichette con
l'impugnatura (D), in modo tale che il sensore (A) possa
rilevare l'interspazio tra le etichette o la presenza di
marcature a riflessione o perforate.
Oppure se le etichette non hanno la forma rettangolare:

Orientare la fotocellula delle etichette con l'impugnatura
(D) sul bordo anteriore dell'etichetta in direzione del
percorso della carta.

Avvitare la vite (C).
Solo per il funzionamento nella modalità bordo
staccabile:

Ruotare la leva (B) in senso orario per bloccare la
testina di stampa.
