Colocar material
AVISO!
Para uma montagem fácil e os ajustes utilize a chave hexagonal incluída, a qual se encontra na parte superior da
unidade de impressão.
Os trabalhos aqui descritos não exigem outras ferramentas.

Colocar um rolo de etiquetas no modo de corte

AVISO!
Dado que a descarga eletrostática pode danificar a fina camada de revestimento da cabeça de impressão de
transferência térmica ou outros componentes eletrónicos, as etiquetas devem ser antiestáticas.
A utilização de materiais errados pode causar mau funcionamento da impressora ou inviabilizar a garantia.

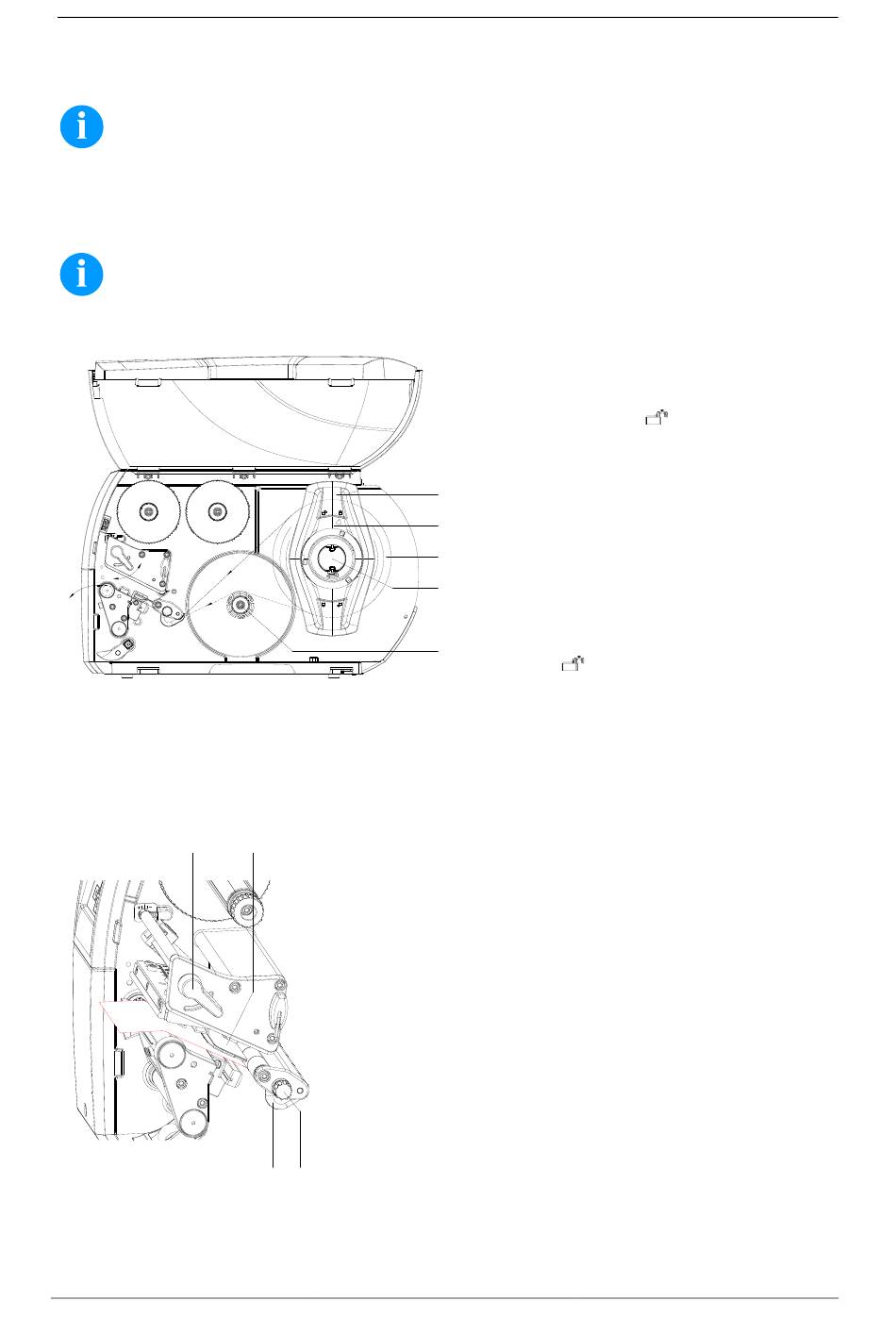

Colocar etiquetas na unidade de impressão
A
162
•
B
•
•
•
•
C D
Português
•
Abrir a tampa.
•
Rodar o anel de ajuste (B) no sentido contrário ao
dos ponteiros do relógio, por forma a que a seta fique
virada para o símbolo
de margem (A).
•
Retirar o limitador de margem (A) do suporte de rolos
(D).
•
A
Deslocar o rolo do material (C) no suporte de rolos
(D), de forma a que o lado do material a imprimir
B
fique virado para cima.
•
Assentar o limitador de margem (A) no suporte de
C
rolos (D) e deslocar, até o rolo do material ficar
encostado na caixa e o limitador de margem (A) ficar
D
encostado no rolo (C) e se sentir uma resistência ao
deslocar.
•
Rodar o anel de ajuste (B) no sentido dos ponteiros
do relógio, por forma a que a seta fique virada para o
E
símbolo , e apertar o limitador de margem (A) no
suporte de rolos.
•
Desenrolar tiras de etiquetas mais compridas: Para o
modo de distribuição ou enrolamento: aprox. 60 cm
Para o modo de destacar: aprox. 40 cm
Rodar a alavanca (A) no sentido contrário ao dos ponteiros do
relógio, para levantar a cabeça de impressão.
Ajuste a guia da etiqueta (C) usando o botão serrilhado (D), para
que o material encaixe entre a guia da etiqueta e a estrutura.
Inserir a tira de etiquetas na unidade de impressão, por cima do
enrolador interno
Passar a tira de etiquetas pela barreira luminosa das etiquetas (B),
de forma a que abandone a unidade de impressão entre a cabeça
de impressão e o cilindro de impressão.
Posicione a guia de etiqueta (C) de modo a que o material seja
guiado sem encravar.
