Limpar a célula fotoelétrica de etiquetas – Compa V 162
CUIDADO!
Perigo de danificar a célula fotoelétrica!

Não utilize objetos afiados ou duros ou agentes dissolventes para a limpeza da célula fotoelétrica.
A célula fotoelétrica pode ficar suja com o pó do papel. Isto pode comprometer a deteção das etiquetas.

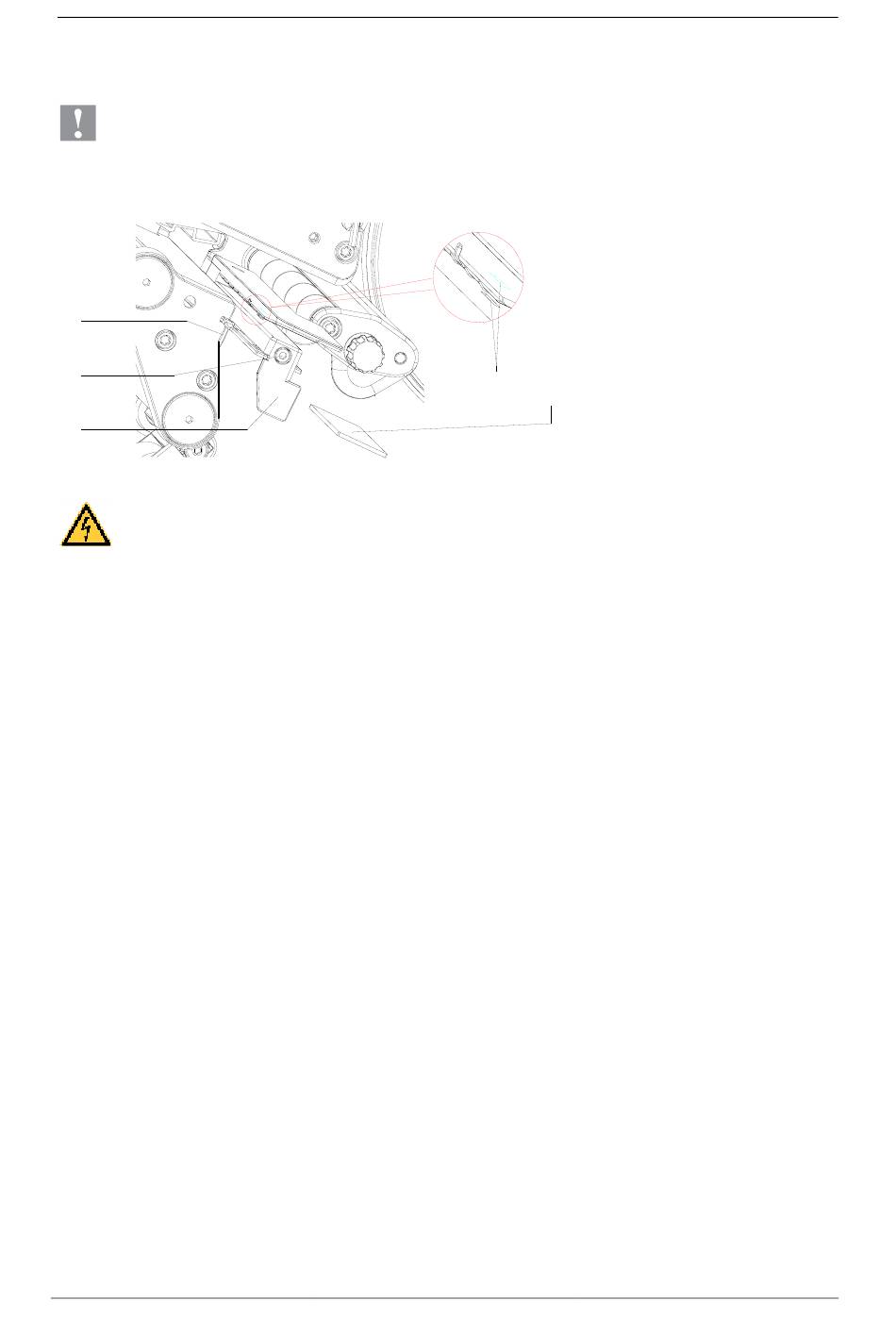

A
B
C
PERIGO!
Perigo de vida devido a tensão de rede/choque elétrico!

Antes de realizar todos os trabalhos de manutenção, desligue a impressora de etiquetas da rede elétrica e
aguarde, por breves instantes, até que a fonte de alimentação se tenha descarregado.

Os trabalhos subsequentes devem ser realizados por pessoal de serviço formado!
•
Abra a tampa da impressora.
•
Remova as etiquetas e a fita de transferência da impressora de etiquetas.
•
Retire a tampa esquerda da impressora depois de retirar dois parafusos sextavados na extremidade superior da tampa.
•
Desapertar o parafuso (B).
•
Empurre a barreira fotoelétrica da etiqueta pela pega (C) até ao batente na direção da estrutura e puxe o cabo de conexão
para fora da ficha na extremidade traseira da barreira fotoelétrica da etiqueta.
•
Pressione o bloqueio (A) e puxe lentamente a barreira fotoelétrica da etiqueta para fora pela pega (C). Deslize a placa
distanciadora (E) para fora da guia da barreira fotoelétrica.
•
Limpe a barreira fotoelétrica da etiqueta e as ranhuras dos sensores (D) com um pincel ou um cotonete embebido em
álcool puro.
•
Empurre a barreira fotoelétrica da etiqueta pela pega (C) na direção da parede da estrutura.
•
Pressione o bloqueio (A) e empurre a placa distanciadora (E) de novo para a guia da barreira fotoelétrica.
•
Volte a ligar o cabo de conexão na barreira fotoelétrica da etiqueta.
•
Volte a montar a tampa à esquerda da impressora.
•
Ajuste a barreira fotoelétrica da etiqueta.
•
Insira outra vez as etiquetas e a fita de transferência.
•
Feche a tampa da impressora.
184
D E
