MONTAGE
6
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse her-
zustellen:
- Zu-/Abluft
- Vor-/Rückläufe der Heizungsanlage
- Kondensatablauf
- Ablauf des Überdruckventiles
- Stromversorgung
6.2 Luftanschluss
ACHTUNG!
Der Ansaug- und Ausblasbereich darf
nicht eingeengt oder zugestellt werden.
Die Ansaugöffnung des Gerätes ist ausschließlich
zum direkten Anschluss an einen Mauerdurchbruch
konzipiert. Dazu kann der Mauerdurchbruch, wie im
Anhang unter Einbaumaße abgebildet, mit den Zu-
behörteilen Luftkanal und Dichtmanschette vorbe-
reitet werden. Ansonsten ist darauf zu achten, dass
der Mauerdurchbruch auf der Innenseite zwingend
mit einer Kälteisolierung verkleidet wird, um eine
Auskühlung bzw. Durchfeuchtung des Mauerwerks
zu verhindern. Das beiliegende Befestigungs-
material kann zur Fixierung an der Wand verwendet
werden.
Die Ausblasseite kann wahlweise direkt an einem
Mauerdurchbruch oder an einem längeren Kanal
(Zubehör) montiert werden. Dabei ist wie für die An-
saugseite beschrieben zu verfahren.

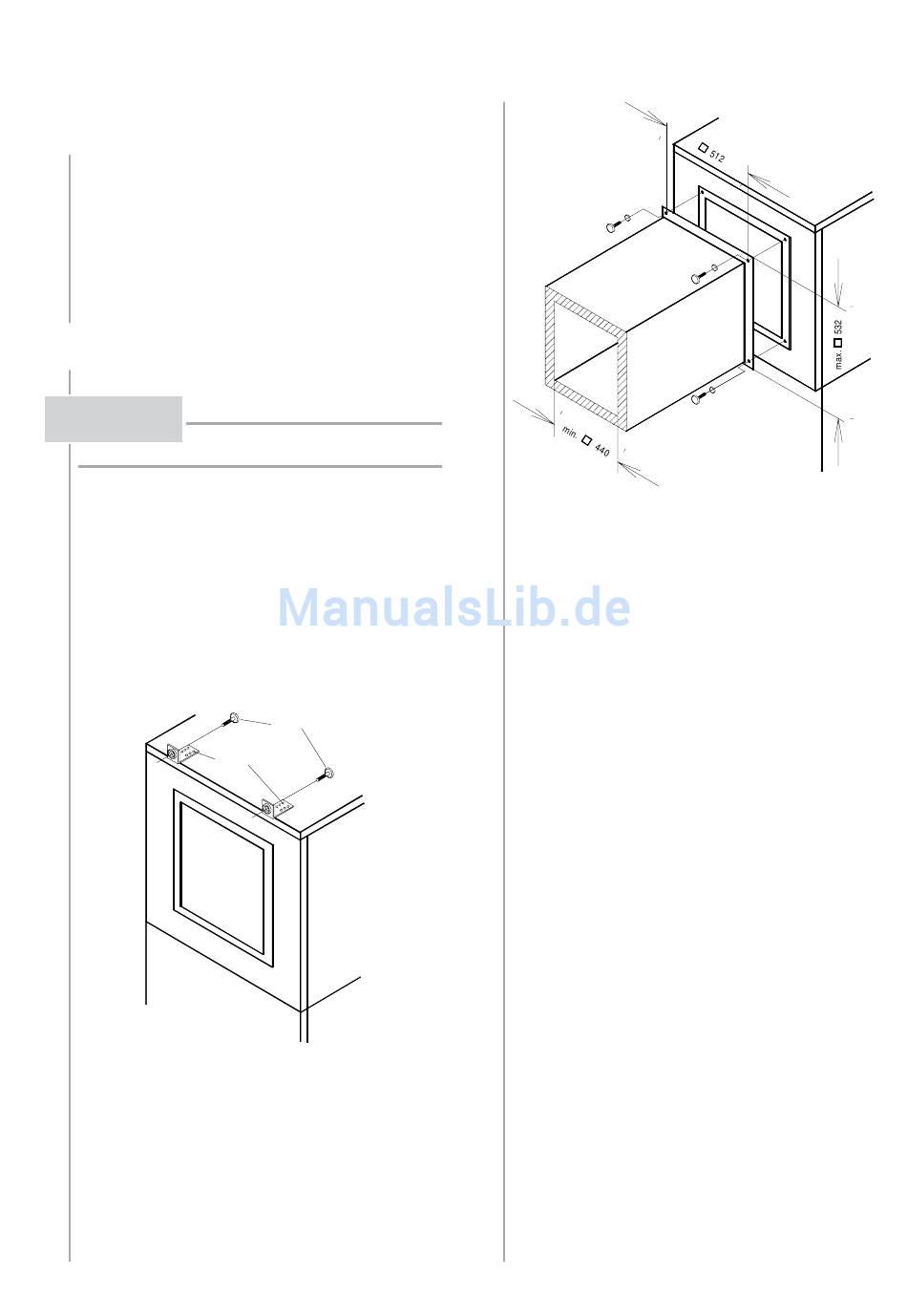

Bei der Verwendung eines angeflanschten Luft-
kanales an der Ausblasseite wird dieser mit 4
Sechskantschrauben M8x16 an den vorgesehenen
Gewindelöchern befestigt. Dabei ist zu beachten,
dass der Luftkanalstutzen nur mit der Isolierung und
nicht mit dem Außenblech in Berührung kommt.
8 x 80
M 4 x 8
M 8 x 16
Es sind die in der Skizze genannten Außen- sowie
Innenmaße einzuhalten. Zusätzlich ist auf geeigne-
te Schwingungsentkopplung und Kanalisolation zu
achten.
7
