MONTAGE
6.3 Heizungsseitiger Anschluss
Zum Anschluss an das Heizsystem liegen der Wär-
mepumpe flexible Schlauchanschlussstücke und
Doppelnippel mit 1" Außengewinde bei. Dadurch ist
wahlweise eine gewindedichtende oder flach-
dichtende Verbindung zum Heizsystem möglich.
Ist keine Warmwassererwärmung durch die Wär-
mepumpe vorgesehen, so ist der Warmwasseraus-
gang durch den beiliegenden Dichtstopfen dauer-
haft abzudichten.
Bevor die heizwasserseitigen Anschlüsse der Wär-
mepumpe erfolgen, muss die Heizungsanlage ge-
spült werden, um eventuell vorhandene Verunreini-
gungen, Reste von Dichtmaterial oder ähnliches, zu
entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepum-
pe führen.
Für Anlagen mit absperrbarem Heizwasserdurch-
fluss, bedingt durch Heizkörper- bzw. Thermostat-
ventile, ist ein Überströmventil eingebaut. Dies si-
chert einen Mindestheizwasserdurchfluss durch die
Wärmepumpe und verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die
Heizungsanlage zu füllen, zu entlüften und abzudrük-
ken.
Das integrierte Ausdehnungsgefäß hat ein Volumen
von 24 Liter. Dieses Volumen ist geeignet für Ge-
bäude mit einer beheizten Wohnfläche bis maximal
200 m².
Eine Überprüfung des Volumens ist durch den An-
lagenplaner durchzuführen. Gegebenenfalls ist ein
weiteres Ausdehnungsgefäß zu installieren (nach
DIN 4751 Teil 1). Tabellen in Herstellerkatalogen
vereinfachen die Auslegung nach Wasserinhalt der
Anlage. Für die Berechnung ist das Pufferspeicher-
volumen von 80 Litern zu berücksichtigen.
ACHTUNG!
Bei großvolumigen Heizkreisen muss
das eingebaute Ausdehnungsgefäß (24 Liter, 1,0 bar
Vordruck) durch ein weiteres ergänzt werden.
Frostschutz
Bei Wärmepumpen, die frostgefährdet aufgestellt

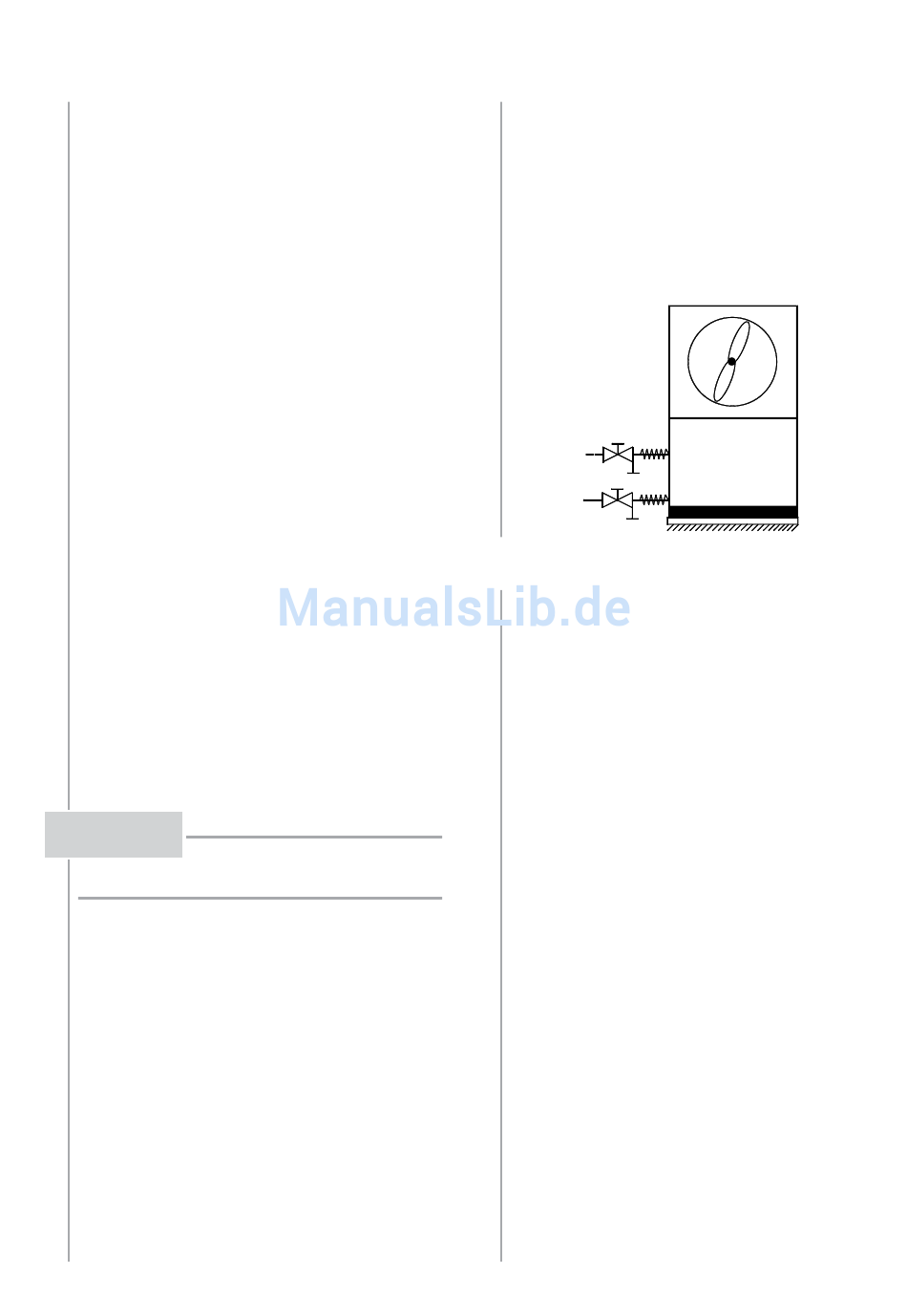

sind, sollte eine manuelle Entleerung (siehe Bild) vor-
gesehen werden. Sofern Regler und Heizungsum-
wälzpumpe betriebsbereit sind, arbeitet die Frost-
schutzfunktion des Reglers. Bei Außerbetriebnahme
der Wärmepumpe oder Stromausfall ist die Anlage zu
entleeren. Bei Wärmepumpenanlagen, an denen ein
Stromausfall nicht erkannt werden kann (Ferienhaus),
ist der Heizungskreis mit seinem geeigneten Frost-
schutz zu betreiben.
6.4 Elektrischer Anschluss
Die Leistungsversorgung und Steuerspannung wer-
den über die vormontierten (Last: 3-adrig, Steue-
rung: 3-adrig) Leitungen zugeführt.
In der Leistungsversorgung ist eine Abschaltung mit
mindestens 3 mm Kontaktöffnungsabstand (z.B.
EVU-Sperrschütz, Leistungsschütz), sowie ein 1-
poliger Sicherungsautomat, vorzusehen (Auslöse-
strom gemäß Geräteinformation).
Die Steuerspannung muss mit 10 A abgesichert
werden. Detaillierte Informationen siehe Anhang
Stromlaufpläne.
