ISDU
ISDU Index
Subindex
0x44
0x00
0x45
0x00
0x48
0x00
0x48
0x00
0x97
0x00

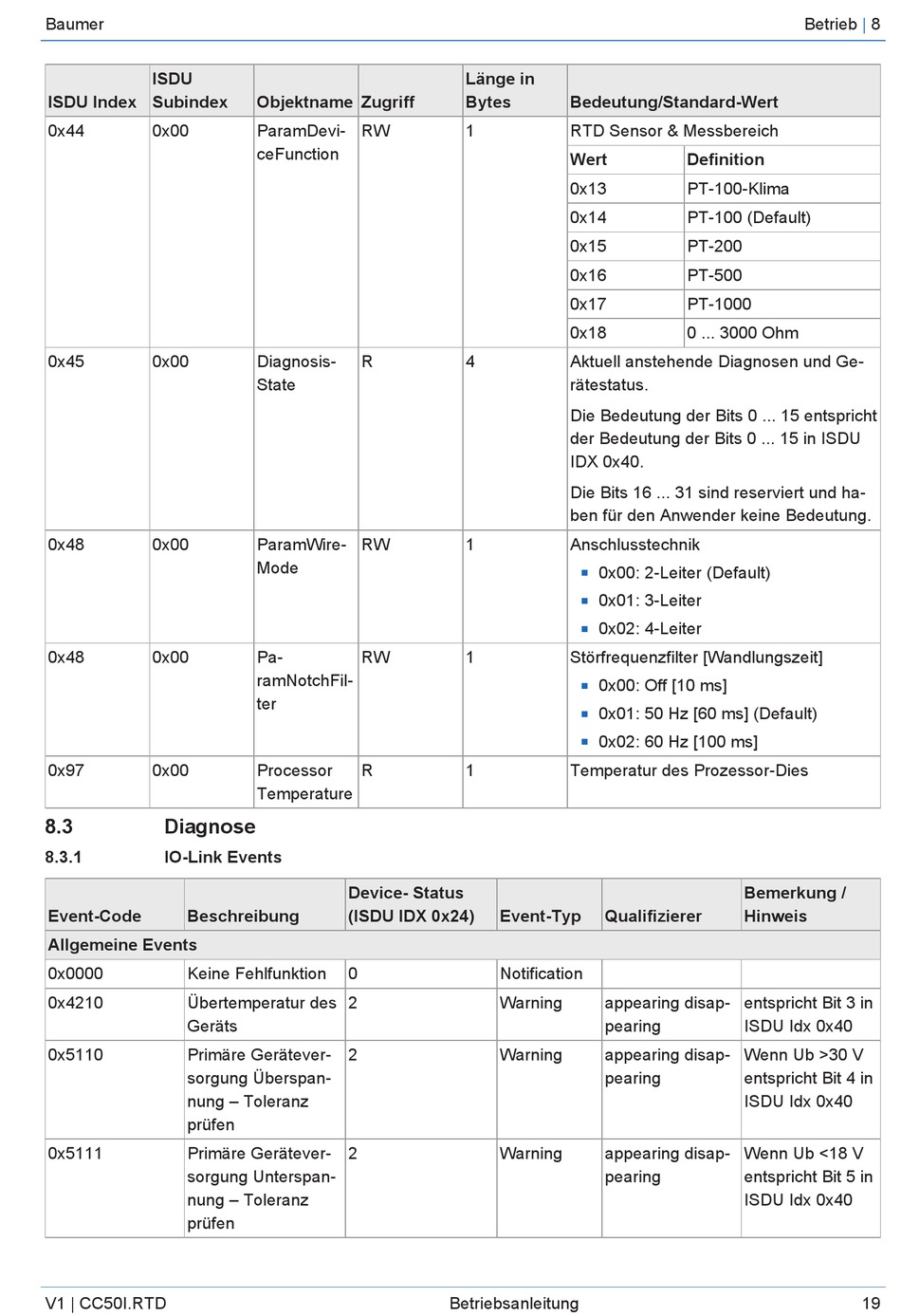

8.3
Diagnose
8.3.1
IO-Link Events
Event-Code
Beschreibung
Allgemeine Events
0x0000
Keine Fehlfunktion
0x4210
Übertemperatur des
Geräts
0x5110
Primäre Gerätever-
sorgung Überspan-
nung – Toleranz
prüfen
0x5111
Primäre Gerätever-
sorgung Unterspan-
nung – Toleranz
prüfen
V1 | CC50I.RTD
Objektname Zugriff
ParamDevi-
RW
ceFunction
Diagnosis-
R
State
ParamWire-
RW
Mode
Pa-
RW
ramNotchFil-
ter
Processor
R
Temperature
Device- Status
(ISDU IDX 0x24)
0
2
2
2
Länge in
Bytes
Bedeutung/Standard-Wert
1
RTD Sensor & Messbereich
Wert
0x13
0x14
0x15
0x16
0x17
0x18
4
Aktuell anstehende Diagnosen und Ge-
rätestatus.
Die Bedeutung der Bits 0 ... 15 entspricht
der Bedeutung der Bits 0 ... 15 in ISDU
IDX 0x40.
Die Bits 16 ... 31 sind reserviert und ha-
ben für den Anwender keine Bedeutung.
1
Anschlusstechnik
0x00: 2-Leiter (Default)
n
0x01: 3-Leiter
n
0x02: 4-Leiter
n
1
Störfrequenzfilter [Wandlungszeit]
0x00: Off [10 ms]
n
0x01: 50 Hz [60 ms] (Default)
n
0x02: 60 Hz [100 ms]
n
1
Temperatur des Prozessor-Dies
Event-Typ
Qualifizierer
Notification
Warning
appearing disap-
pearing
Warning
appearing disap-
pearing
Warning
appearing disap-
pearing
Betriebsanleitung
Betrieb
Definition
PT-100-Klima
PT-100 (Default)
PT-200
PT-500
PT-1000
0 ... 3000 Ohm
Bemerkung /
Hinweis
entspricht Bit 3 in
ISDU Idx 0x40
Wenn Ub >30 V
entspricht Bit 4 in
ISDU Idx 0x40
Wenn Ub <18 V
entspricht Bit 5 in
ISDU Idx 0x40
|
8
