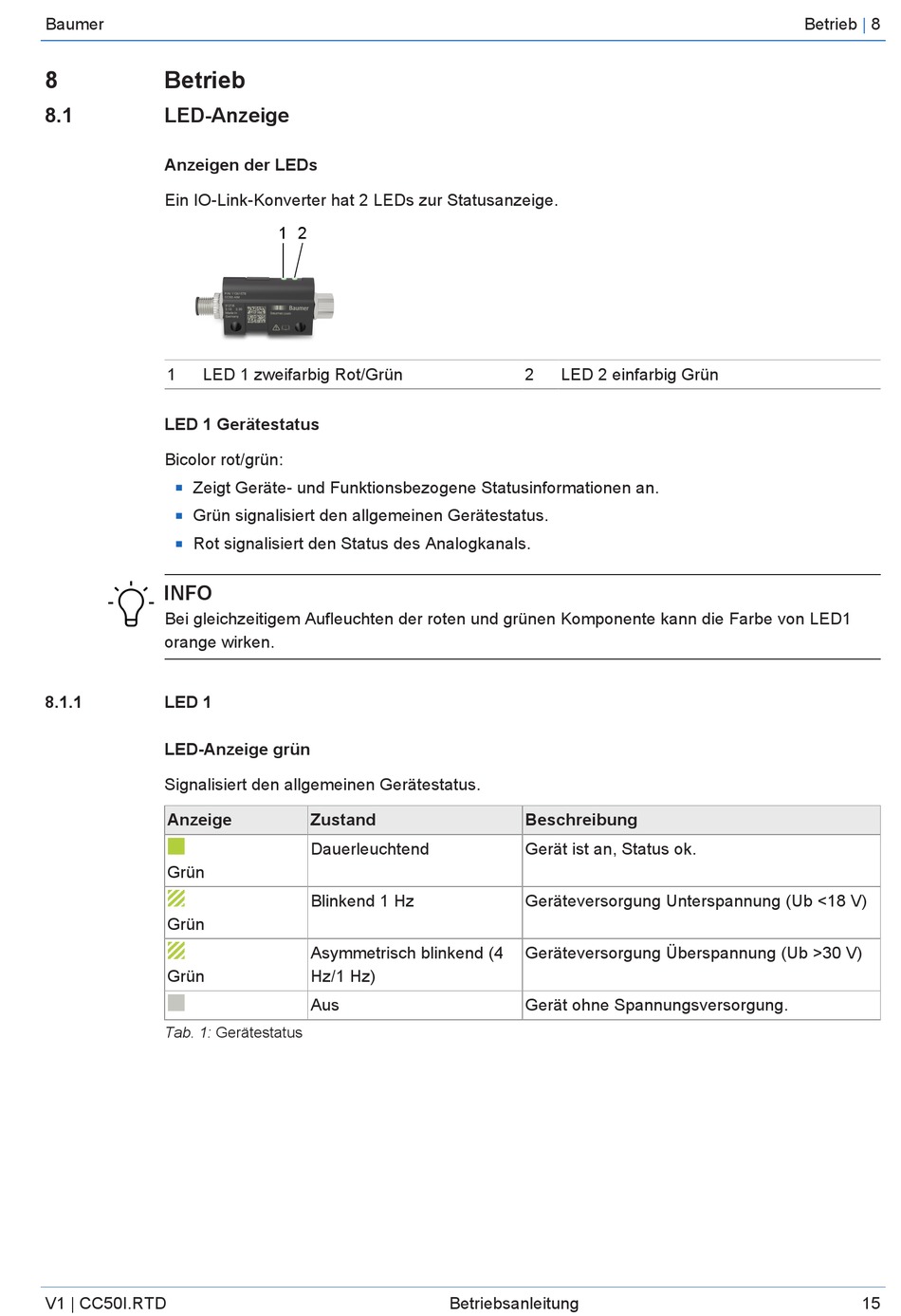

Betrieb
8.1
LED-Anzeige
Anzeigen der LEDs
Ein IO-Link-Konverter hat 2 LEDs zur Statusanzeige.
1
LED 1 zweifarbig Rot/Grün
LED 1 Gerätestatus
Bicolor rot/grün:
Zeigt Geräte- und Funktionsbezogene Statusinformationen an.
n
Grün signalisiert den allgemeinen Gerätestatus.
n
Rot signalisiert den Status des Analogkanals.
n
INFO
Bei gleichzeitigem Aufleuchten der roten und grünen Komponente kann die Farbe von LED1
orange wirken.
8.1.1
LED 1
LED-Anzeige grün
Signalisiert den allgemeinen Gerätestatus.
Anzeige
Grün
Grün
Grün
Tab. 1: Gerätestatus
V1 | CC50I.RTD
1 2
Zustand
Dauerleuchtend
Blinkend 1 Hz
Asymmetrisch blinkend (4
Hz/1 Hz)
Aus
Betriebsanleitung
2
LED 2 einfarbig Grün
Beschreibung
Gerät ist an, Status ok.
Geräteversorgung Unterspannung (Ub <18 V)
Geräteversorgung Überspannung (Ub >30 V)
Gerät ohne Spannungsversorgung.
Betrieb
|
