11B-14-4
15 - 19
22 - 26
20, 21
B
E
Mitsubishi Motors Corporation
Ventildeckel, Nockenwellenhaltereinheit
4M41 MOTOR -
und Nockenwelle
A
30, 34
Feb. 2000

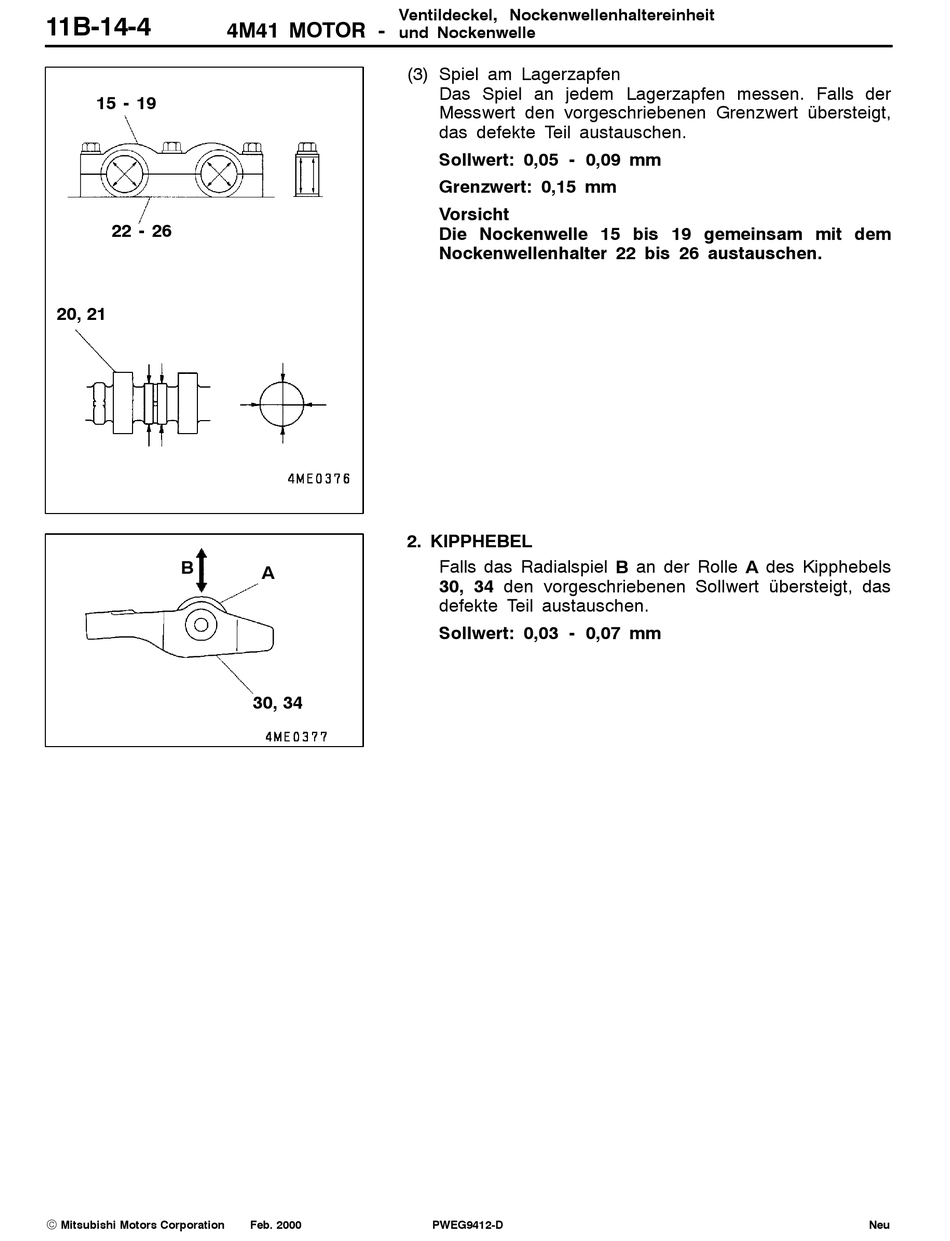

(3) Spiel am Lagerzapfen
Das Spiel an jedem Lagerzapfen messen. Falls der
Messwert den vorgeschriebenen Grenzwert übersteigt,
das defekte Teil austauschen.
Sollwert: 0,05 - 0,09 mm
Grenzwert: 0,15 mm
Vorsicht
Die Nockenwelle 15 bis 19 gemeinsam mit dem
Nockenwellenhalter 22 bis 26 austauschen.
2. KIPPHEBEL
Falls das Radialspiel B an der Rolle A des Kipphebels
30, 34 den vorgeschriebenen Sollwert übersteigt, das
defekte Teil austauschen.
Sollwert: 0,03 - 0,07 mm
PWEG9412-D Neu
