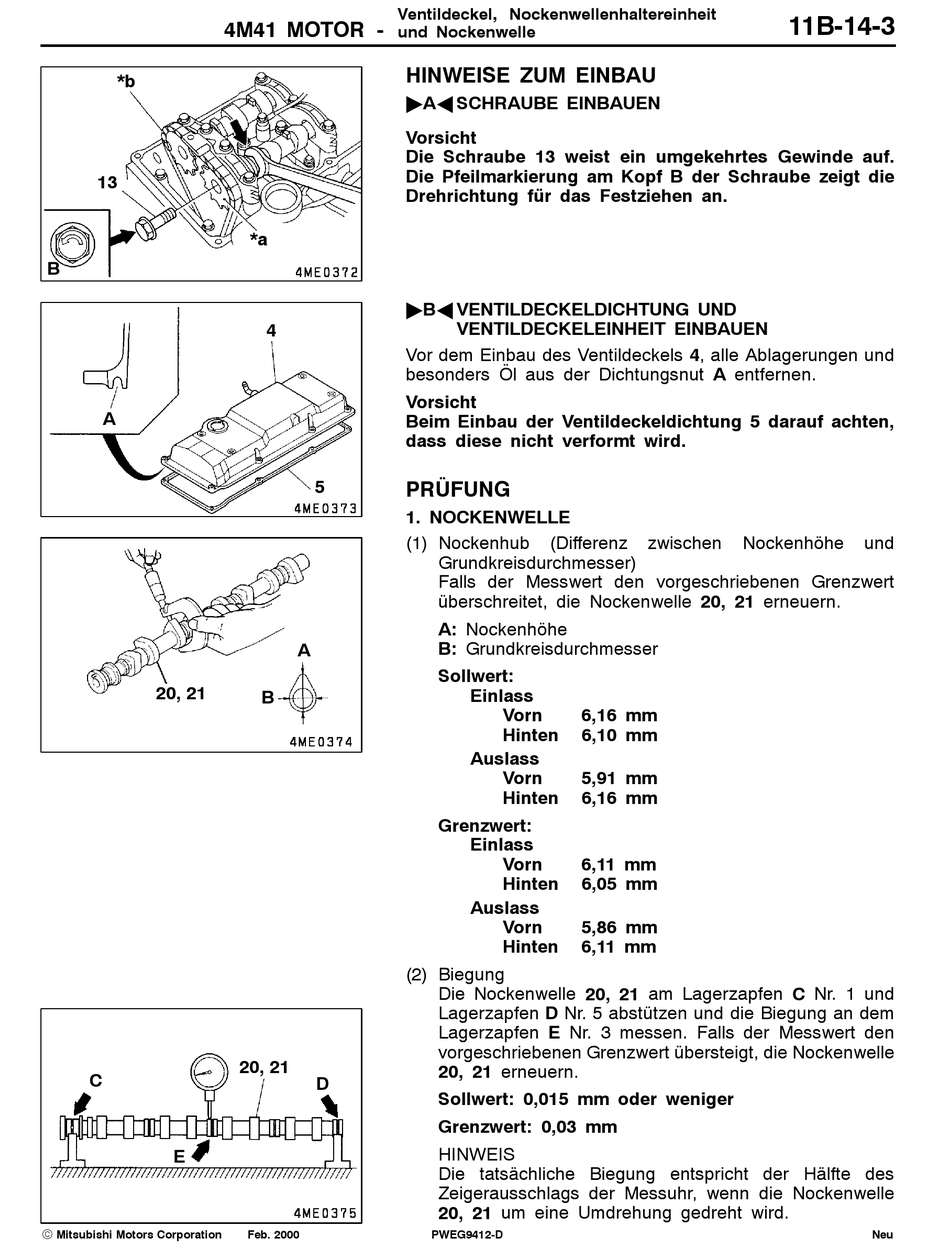

Mitsubishi 4м41 Handbuch Seite 41

*b
13
B
A
20, 21
C
E
E
Mitsubishi Motors Corporation
Ventildeckel, Nockenwellenhaltereinheit
4M41 MOTOR -
und Nockenwelle
*a
4
5
A
B
20, 21
D
Feb. 2000
HINWEISE ZUM EINBAU
"AA SCHRAUBE EINBAUEN
Vorsicht
Die Schraube 13 weist ein umgekehrtes Gewinde auf.
Die Pfeilmarkierung am Kopf B der Schraube zeigt die
Drehrichtung für das Festziehen an.
"BA VENTILDECKELDICHTUNG UND
VENTILDECKELEINHEIT EINBAUEN
Vor dem Einbau des Ventildeckels 4, alle Ablagerungen und
besonders Öl aus der Dichtungsnut A entfernen.
Vorsicht
Beim Einbau der Ventildeckeldichtung 5 darauf achten,
dass diese nicht verformt wird.
PRÜFUNG
1. NOCKENWELLE
(1) Nockenhub (Differenz
Grundkreisdurchmesser)
Falls der Messwert den vorgeschriebenen Grenzwert
überschreitet, die Nockenwelle 20, 21 erneuern.
A: Nockenhöhe
B: Grundkreisdurchmesser
Sollwert:
Einlass
Vorn 6,16 mm
Hinten 6,10 mm
Auslass
Vorn 5,91 mm
Hinten 6,16 mm
Grenzwert:
Einlass
Vorn 6,11 mm
Hinten 6,05 mm
Auslass
Vorn 5,86 mm
Hinten 6,11 mm
(2) Biegung
Die Nockenwelle 20, 21 am Lagerzapfen C Nr. 1 und
Lagerzapfen D Nr. 5 abstützen und die Biegung an dem
Lagerzapfen E Nr. 3 messen. Falls der Messwert den
vorgeschriebenen Grenzwert übersteigt, die Nockenwelle
20, 21 erneuern.
Sollwert: 0,015 mm oder weniger
Grenzwert: 0,03 mm
HINWEIS
Die tatsächliche Biegung entspricht der Hälfte des
Zeigerausschlags der Messuhr, wenn die Nockenwelle
20, 21 um eine Umdrehung gedreht wird.
PWEG9412-D
11B-14-3
zwischen Nockenhöhe und
Neu
