11B-10-2
A
B
E
Mitsubishi Motors Corporation
4M41 MOTOR -
HINWEIS ZUM EINBAU

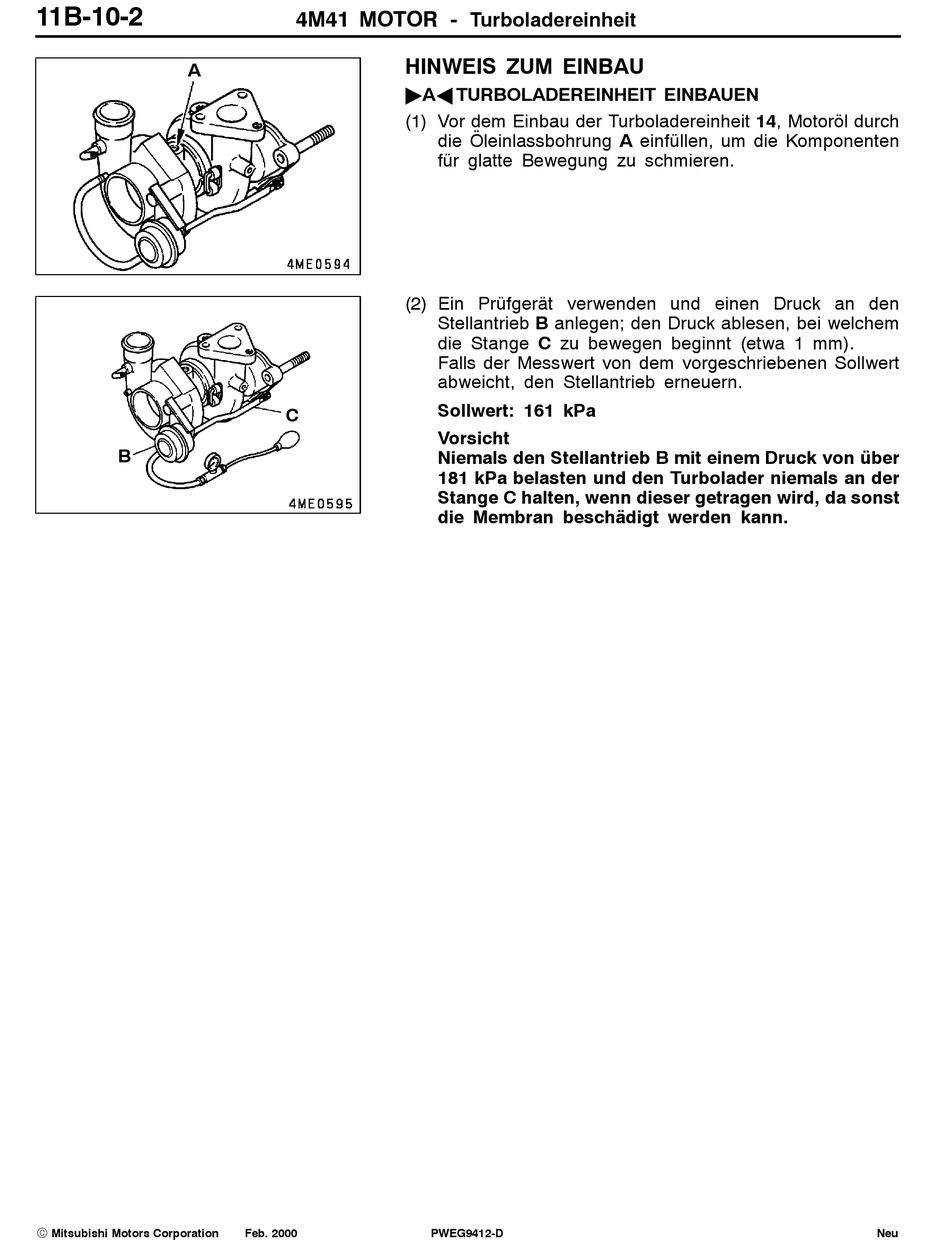

"AA TURBOLADEREINHEIT EINBAUEN
(1) Vor dem Einbau der Turboladereinheit 14, Motoröl durch
(2) Ein Prüfgerät verwenden und einen Druck an den
C
Feb. 2000
Turboladereinheit
die Öleinlassbohrung A einfüllen, um die Komponenten
für glatte Bewegung zu schmieren.
Stellantrieb B anlegen; den Druck ablesen, bei welchem
die Stange C zu bewegen beginnt (etwa 1 mm).
Falls der Messwert von dem vorgeschriebenen Sollwert
abweicht, den Stellantrieb erneuern.
Sollwert: 161 kPa
Vorsicht
Niemals den Stellantrieb B mit einem Druck von über
181 kPa belasten und den Turbolader niemals an der
Stange C halten, wenn dieser getragen wird, da sonst
die Membran beschädigt werden kann.
PWEG9412-D
Neu
