4.4.5. Diodenprüfung
Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt
und entladen Sie alle Kondensatoren, falls vorhanden.
1. Wählen Sie Stellung ΩCAP aus.
2. Drücken Sie die F2 (Modus) Taste zur Auswahl der
3. Verbinden Sie die rote Messleitung mit der VHz%CAPTempΩ
und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die Messleitungen mit den jeweiligen Enden der zu messenden Diode
und achten Sie dabei auf die angegebene Polarität. Der Spannungsgrenzwert wird im
Display angezeigt.
5. Wenn ein Spannungsgrenzwert von 0V angezeigt wird, ist die P-N Verbindung
kurzgeschlossen
6. Wenn in der Anzeige "O.L" erscheint, sind die Anschlüsse vertauscht oder die P-N
Verbindung ist defekt.
7. Zur Verwendung der Funktionen HOLD und REL, siehe § 4.2.
8. Zur Verwendung der internen Funktionen, siehe § 4.3.

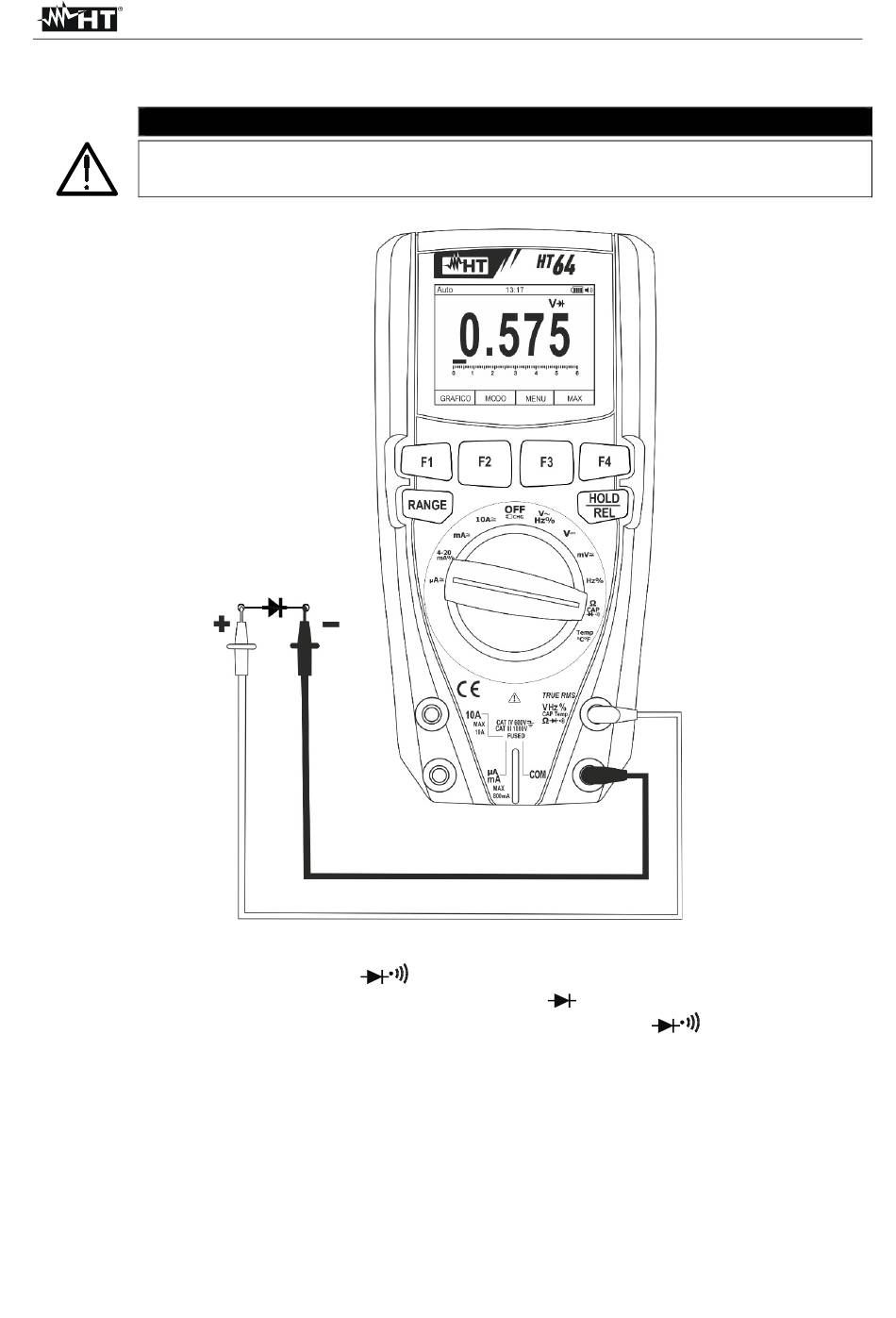

Abb. 26: Verwendung des Gerätes für Diodenprüfung
ACHTUNG
"
"
DE - 21
Messung.
Eingangsbuchse
HT64
