1.4.2 Beschreibung des PA-100 Analyzer
Der PA-100 Analyzer verfügt über drei Hauptbenutzerschnittstellen: den Touch-Bildschirm, den Barcodeleser und das
Testkassettenfach. Das Analysegerät lässt sich intuitiv über die Touch-Schaltflächen auf dem Bildschirm bedienen.
Der Benutzer wird über Anweisungen auf dem Bildschirm durch den Testvorgang geführt. Der Barcodeleser dient
der einfachen Eingabe von Informationen in das Analysegerät und stellt sicher, dass eine Testkassette nicht
wiederverwendet wird oder abgelaufen ist.
Das Testkassettenfach ist so ausgelegt, dass der Einschub der Testkassette nur in korrekter Ausrichtung
möglich ist. Wenn eine Testkassette in die Kammer eingesetzt wird, wird sie vom Analysegerät in ihrer Position
verriegelt, und die Analyse beginnt automatisch. Wenn die Analyse abgeschlossen ist, wird die Testkassette
freigegeben und kann entnommen werden.

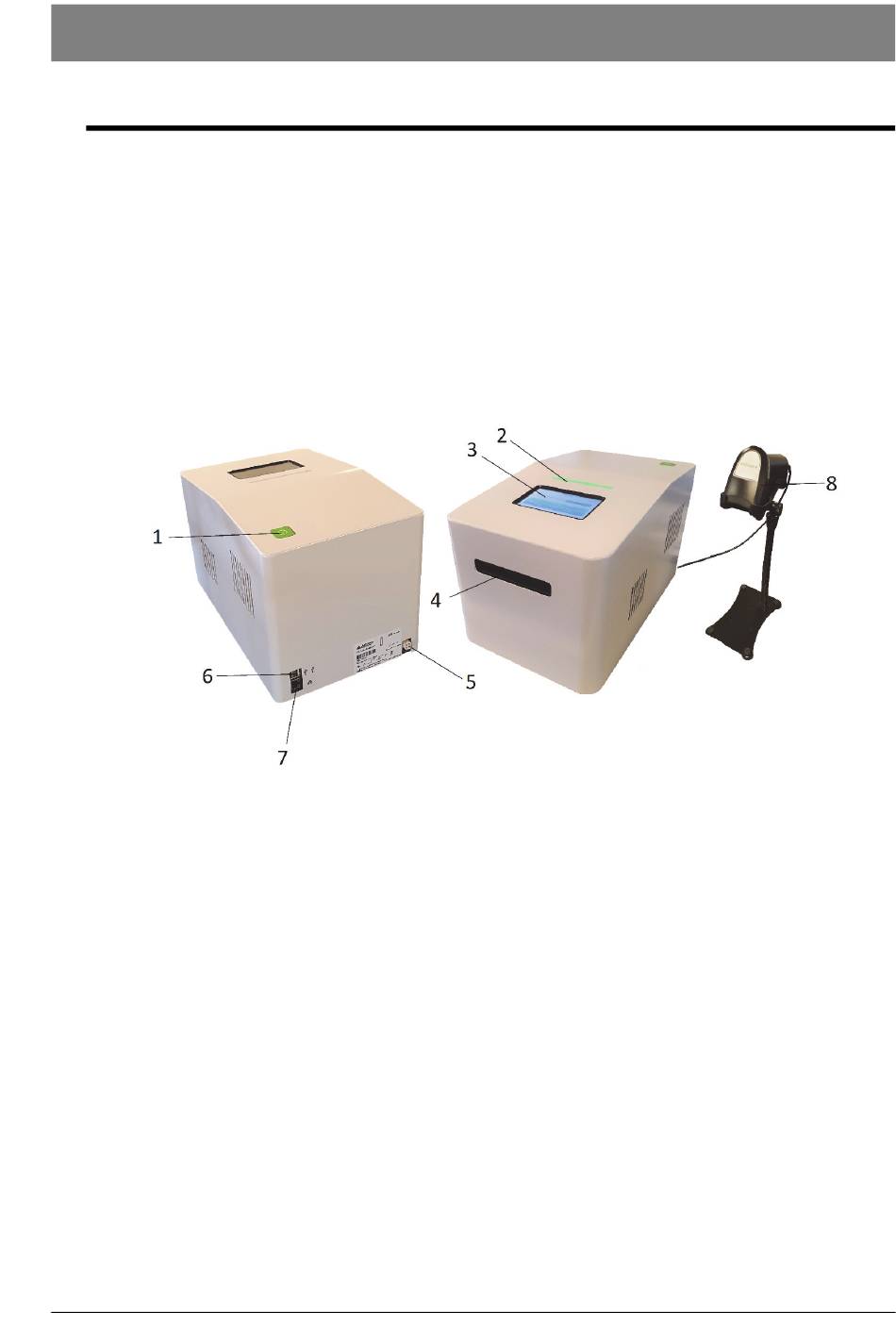

Abbildung 1 zeigt die wichtigsten äußeren Teile des PA-100 Analyzer.
1. Ein-/Aus-Taste
Schaltet das Analysegerät ein und aus.
2. LED
Zeigt den Status des Analysegeräts an.
3. Touch-Bildschirm
Wird für die Bedienung und für Einstellungen verwendet.
4. Testkassettenfach
Einschub der Testkassette nur in korrekter Ausrichtung möglich.
5. Stromversorgung
AC/DC-Adapterverbindung.
6. Zwei USB 2.0-Anschlüsse
Anschluss für Barcodeleser und Option für Drucker oder WLAN-USB-Adapter.
7. Ethernet-Anschluss
Kabelgebundene LIS-Verbindung.
8. Barcodeleser
Scannt die Testkassetten-ID, die Patienten-ID oder den Barcode auf einer PA Control Beads Flasche.
PA-100 AST System Gebrauchsanweisung
Abbildung 1
Kapitel 1 Einleitung
9/60
