Kapitel 4 Installation
4.2.3 Stromversorgung anschließen
In der folgenden Tabelle sind die technischen Spezifikationen der Stromversorgung aufgelistet:
Stromversorgung
Stromversorgung
Eingang
Ausgang
Überspannungskategorie
Verwenden Sie nur das mit dem PA-100 Analyzer gelieferte Netzteil (AC/DC-Adapter) und geerdete
Gerätekabel. Schließen Sie die Stromversorgung wie folgt an:
1.
Schließen Sie das Gerätekabel an den AC/DC-Adapter an (Abbildung 11).
2.
Stecken Sie den Molex-Stecker des Netzteils in den Kontakt auf der Rückseite des Analysegeräts.
3.
Schließen Sie das Netzteil an eine Wandsteckdose an.

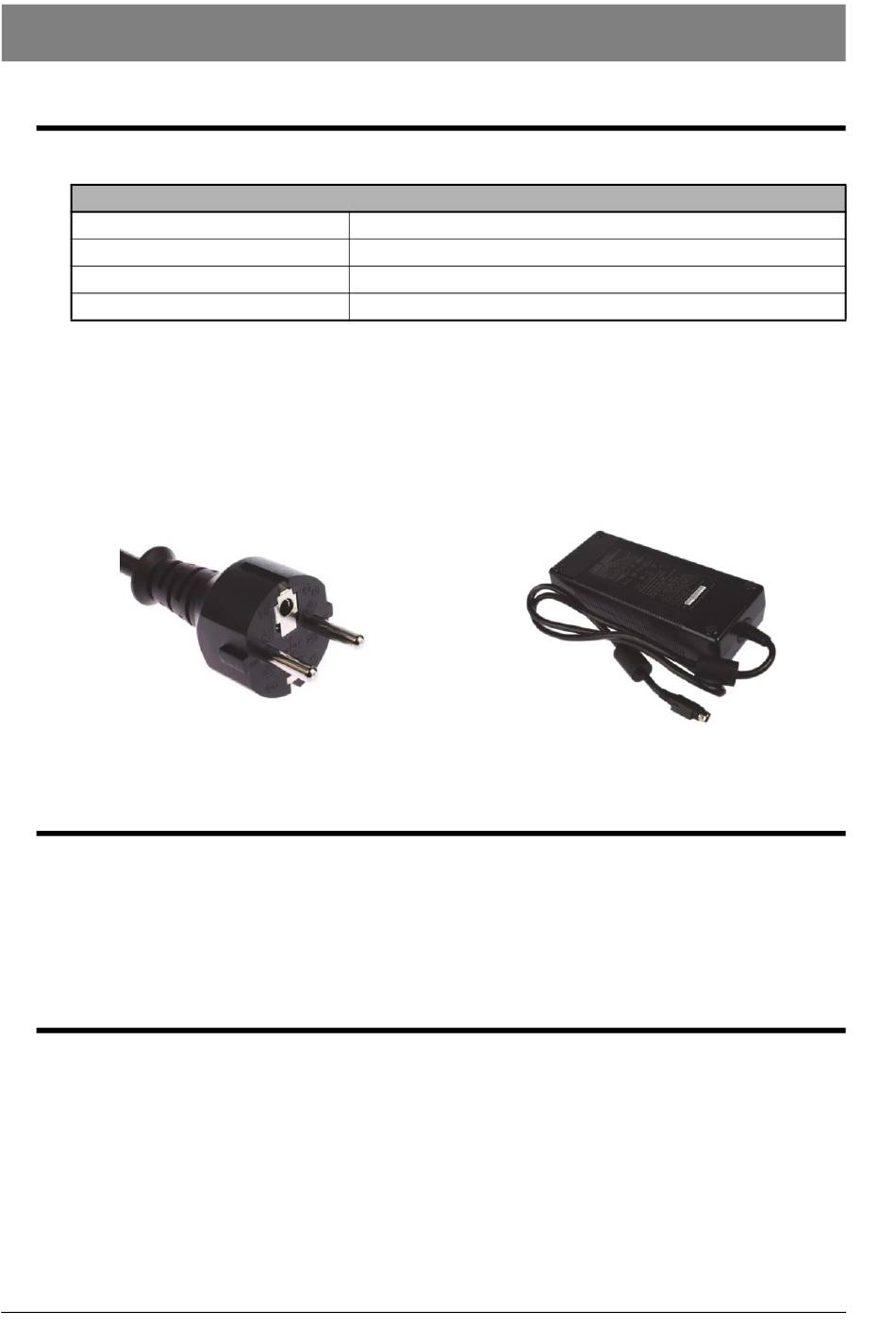

Abbildung 11: A) Das dafür vorgesehene Kabel ist geerdet und hat zwei runde Stifte. B) Der AC/DC-Adapter.
4.2.4 Zusätzliche Geräte anschließen
Die folgende optionale Ausstattung ist nicht im Lieferumfang enthalten:
• Drucker – zum optionalen Ausdrucken von Testergebnissen
• WLAN-USB-Adapter – für optionale drahtlose LIS-Verbindung
Informationen zu empfohlenen Druckern und WLAN-USB-Adaptern erhalten Sie von Ihrem Händler vor Ort.
4.2.4.1 Drucker
Der PA-100 Analyzer kann mit dem empfohlenen Drucker Testinformationen auf Belege exportieren. Zur
Installation des Druckers schließen Sie den Drucker über das mitgelieferte USB-Kabel an den PA-100 Analyzer
an und schließen dann das Netzteil des Druckers an. Eine zusätzliche Druckerinstallation ist nicht erforderlich.
24/60
Separate AC-/DC-Stromversorgung.
100 bis 240 VAC +/- 10 %, 50 bis 60 Hz
24 VDC, 9,2 A, 221 W
II (wie in IEC 60364 und IEC 60664-1 definiert)
A
PA-100 AST System Gebrauchsanweisung
