Kapitel 4 Installation
4.2.2 Barcodeleser anschließen
Der Barcodeleser wird zum Scannen der Testkassetten-ID und der Patienten-ID verwendet. Der Barcodeleser
besteht aus dem Lesegerät und einem Ständer, auf den das Lesegerät platziert werden kann. Das Lesegerät
funktioniert ohne den Ständer und kann direkt an einen der USB-Anschlüsse auf der Rückseite des PA-100
Analyzer angeschlossen werden. Abbildung 7 zeigt die verschiedenen bereitgestellten Komponenten. Jedes
Teil ist mit einem Buchstaben markiert. Die mit A bis D gekennzeichneten Komponenten sind verschiedene Teile
des Ständers, und das Lesegerät ist in Abbildung 7 mit E gekennzeichnet. Die Buchstaben in der Abbildung
führen Sie durch die Montageanweisungen in den Abbildungen Abbildung 8 bis 10.

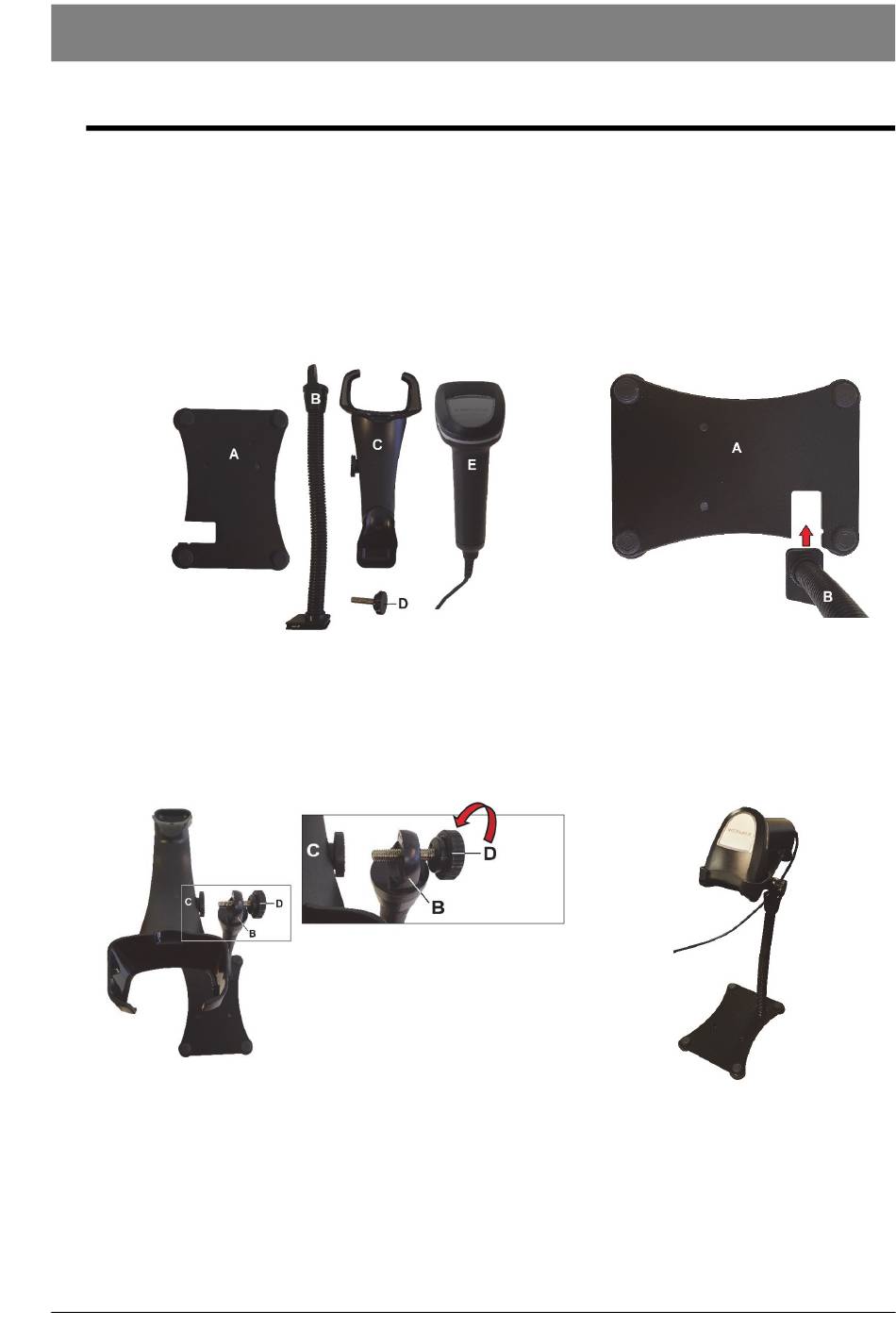

Abbildung 7: Die verschiedenen
Abbildung 8: Montieren Sie Teil A und
Komponenten (A bis E) des Barcodelesers.
Teil B, indem Sie die flache Kante von
Die an den jeweiligen Teilen angegebenen
Teil B in die Vertiefung von Teil A
Buchstaben helfen Ihnen bei den folgenden
schieben, wie es der Pfeil zeigt.
Montageschritten.
Abbildung 9: Schrauben Sie Teil C und B mit der Schraube (D)
Abbildung 10: Die Abbildung zeigt, wie der
zusammen.
Barcodeleser auf dem Ständer platziert
werden sollte, wenn er ordnungsgemäß
zusammengebaut ist.
23/60
PA-100 AST System Gebrauchsanweisung
