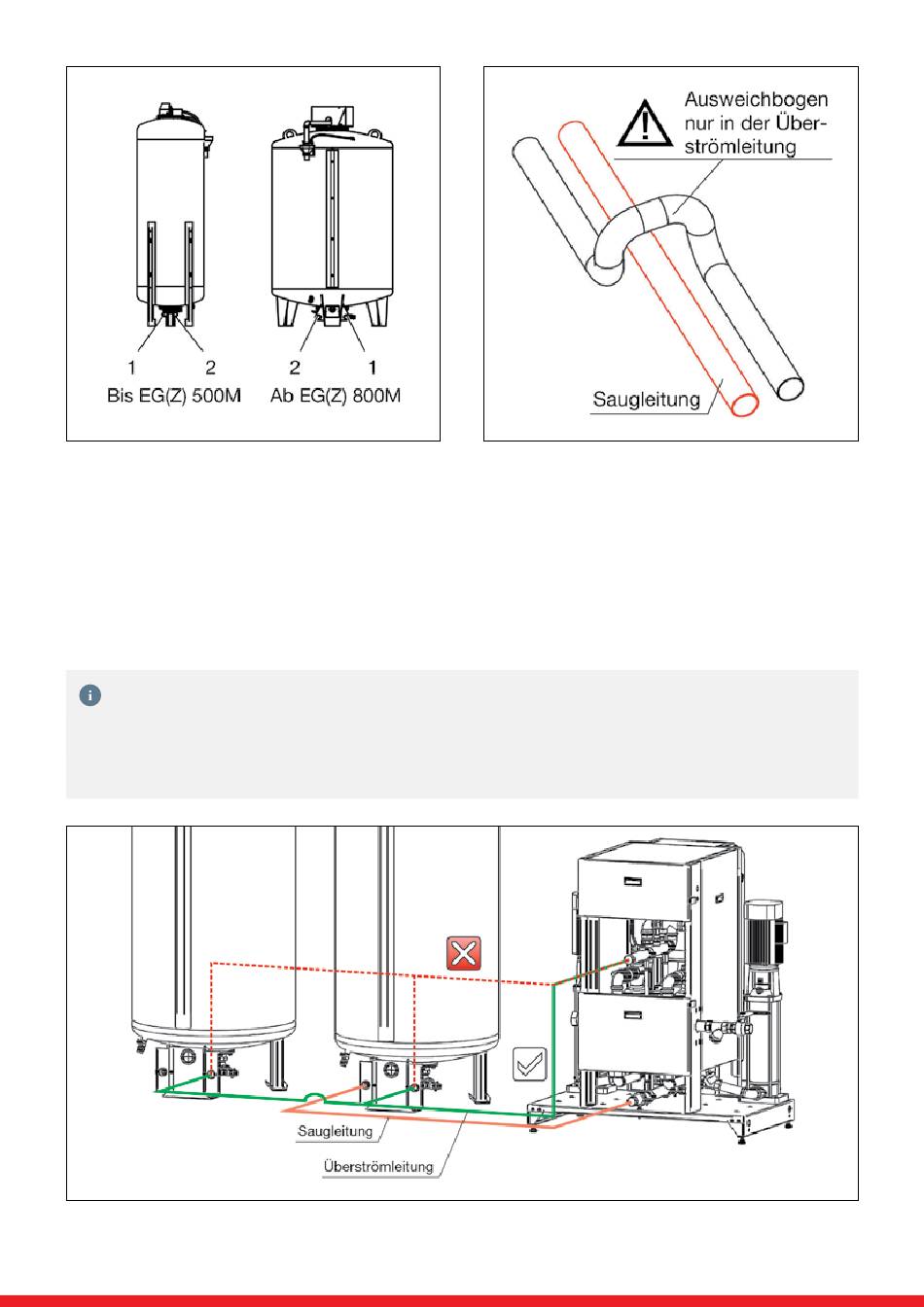

Abbildung 21: Überströmleitung (1) und Saugleitung (2) von EG(Z)-M
Verlegung der Saugleitung
In einigen Fällen kann es vorkommen, dass zur richtigen Verbindung vom TCM und EG(Z)-M die Überströmleitung
und die Saugleitung gekreuzt verlegt werden muss.
Dabei ist zu beachten, dass die Saugleitung möglichst ohne ständige Niveauunterschiede verlegt wird.
Wenn Niveauunterschiede zwischen TCM und EG(Z)-M nicht vermieden werden können, muss zumindest darauf
geachtet werden, dass die Saugleitung vom TCM zum EG(Z)-M hin steigend verlegt ist.
Für die Kreuzung notwendige Ausweichbögen, Sprungbögen etc. dürfen nur in der Überströmleitung
ausgeführt werden.
Um einen problemlosen Niveauausgleich zwischen den einzelnen Behältern zu gewährleisten, müssen
Saugleitung und Überströmleitung über ihren gesamten Verlauf in Bodennähe verlegt werden!
Abbildung 23: Verlegung der Saugleitung und Überströmleitung
Abbildung 22: Verlegung der Saugleitung
