7.2.
Arbeitsdruckvorgabe (0-40 bar) mittels Busmodul:
Der vorgegebene Wert des externen Sollwerts kann einen Druckbereich von 0-40 bar umfassen. Abhängig
von der Gerätetype ist der nutzbare obere Arbeitsdruck aber immer begrenzt. Um diesen Bereich noch weiter
einzugrenzen, können unter dem Menüpunkt "Einstellungen" g "Druckhaltung" die Werte "Minimaler oberer
Arbeitsdruck (Busmodul)" und "Maximaler ober Arbeitsdruck (Busmodul)" zusätzlich eingestellt werden (Siehe
Diagramm und Beispiel auf der nächsten Seite).
Beispiel:
An einer Steuereinheit vom Typ TCM-S4.7-23.5 soll ein oberer Arbeitsdruck von 20,0 bar eingestellt werden.
Die Leittechnik muss daher in den Bytes 4/5 den Wert 0000 0111 1101 0000 (binär für 2000 da Umrechnung =
bar*100) senden.
Unabhängig von der Größe des gesendeten Sollwerts kann der obere Arbeitsdruck bei dieser Type aber nie kleiner
als 2,6 bar und größer als 23,5 bar eingestellt werden (Kennlinie
Zusätzlich kann der obere Arbeitsdruck durch die Einstellungen„Minimaler oberer Arbeitsdruck (Busmodul)" und
„Maximaler oberer Arbeitsdruck (Busmodul)" begrenzt werden, in diesem Beispiel mit min. 16,0 bar und max. 21,0
bar. Unabhängig von der Größe des Sollwerts kann der Sollwert für den oberen Arbeitsdruck dadurch nie kleiner als
16,0 bar und größer als 21,0 bar werden (Kennlinie
Die aktuell am Gerät eingestellten Werte, werden über das Busmodul auch an die Leittechnik zurück gesendet, um
dort ausgewertet oder überprüft zu werden. "Minimaler oberer .Arbeitsdruck (Busmodul)": Byte 22/23, "Maximaler
oberer Arbeitsdruck (Busmodul)": Byte 24/25, "Externer Sollwert (durch Busmodul vorgegeben)": Byte 20/21).
2,6
0
Arbeitsdruck (Busmodul):
16,0 bar (Byte 22/23)
nutzbarer Arbeitsbereich

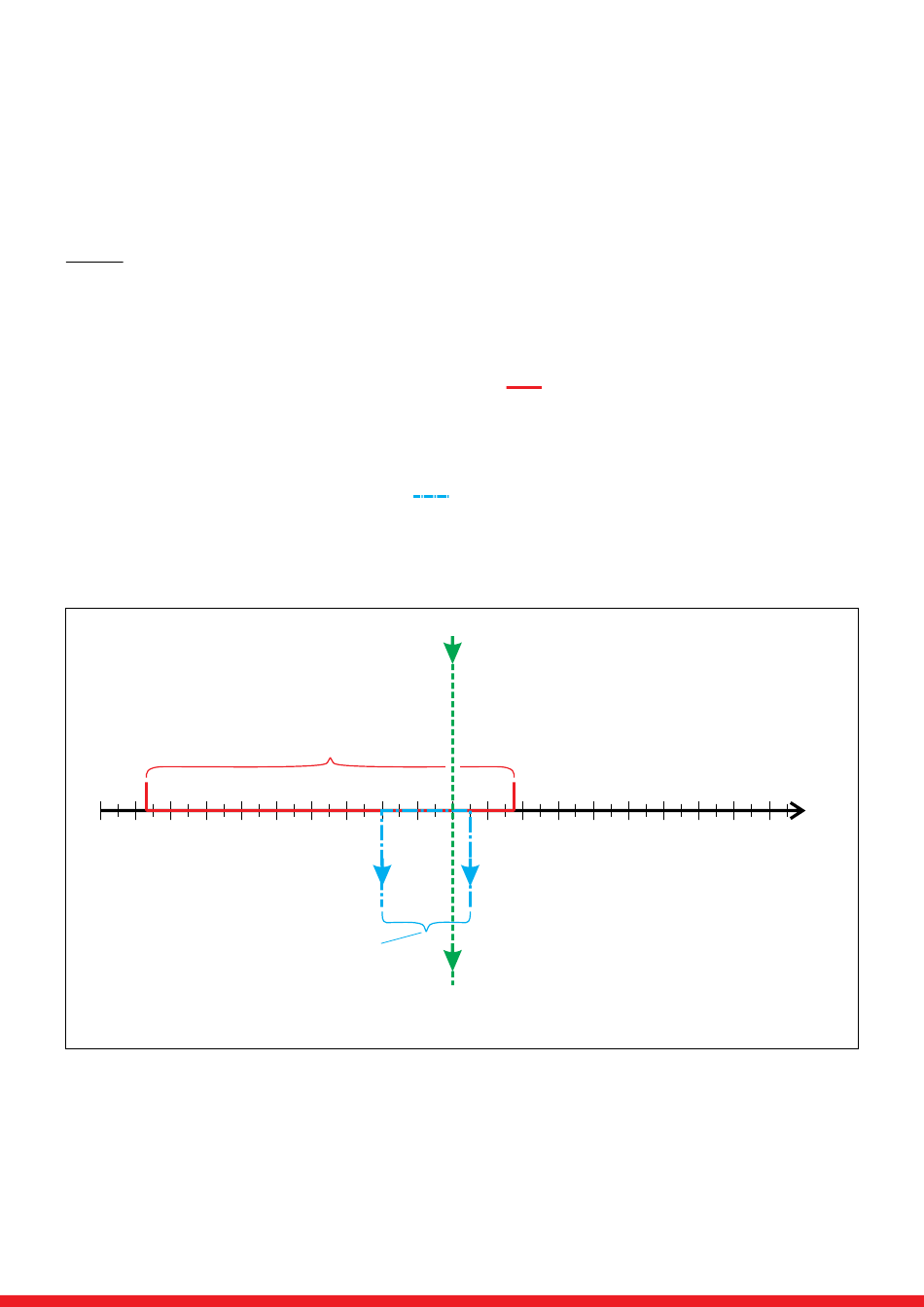

Abbildung 11:
Arbeitsdruckvorgabe
26
Bsp.: TCM-S4.7-23.5
nutzbarer oberer
Arbeitsdruck
2,6 - 23,5 bar
Minimaler oberer
).
).
von Leittechnik
(Byte 4/5)
23,5
Maximaler oberer
Arbeitsdruck (Busmodul):
21,0 bar (Byte 24/25)
zur Leittechnik
(Byte 20/21)
Externer Sollwert (durch Busmodul vorgegeben)
Beispiel 20,0 bar )
40
nutzbarer oberer
Arbeitsdruck [ bar ]
