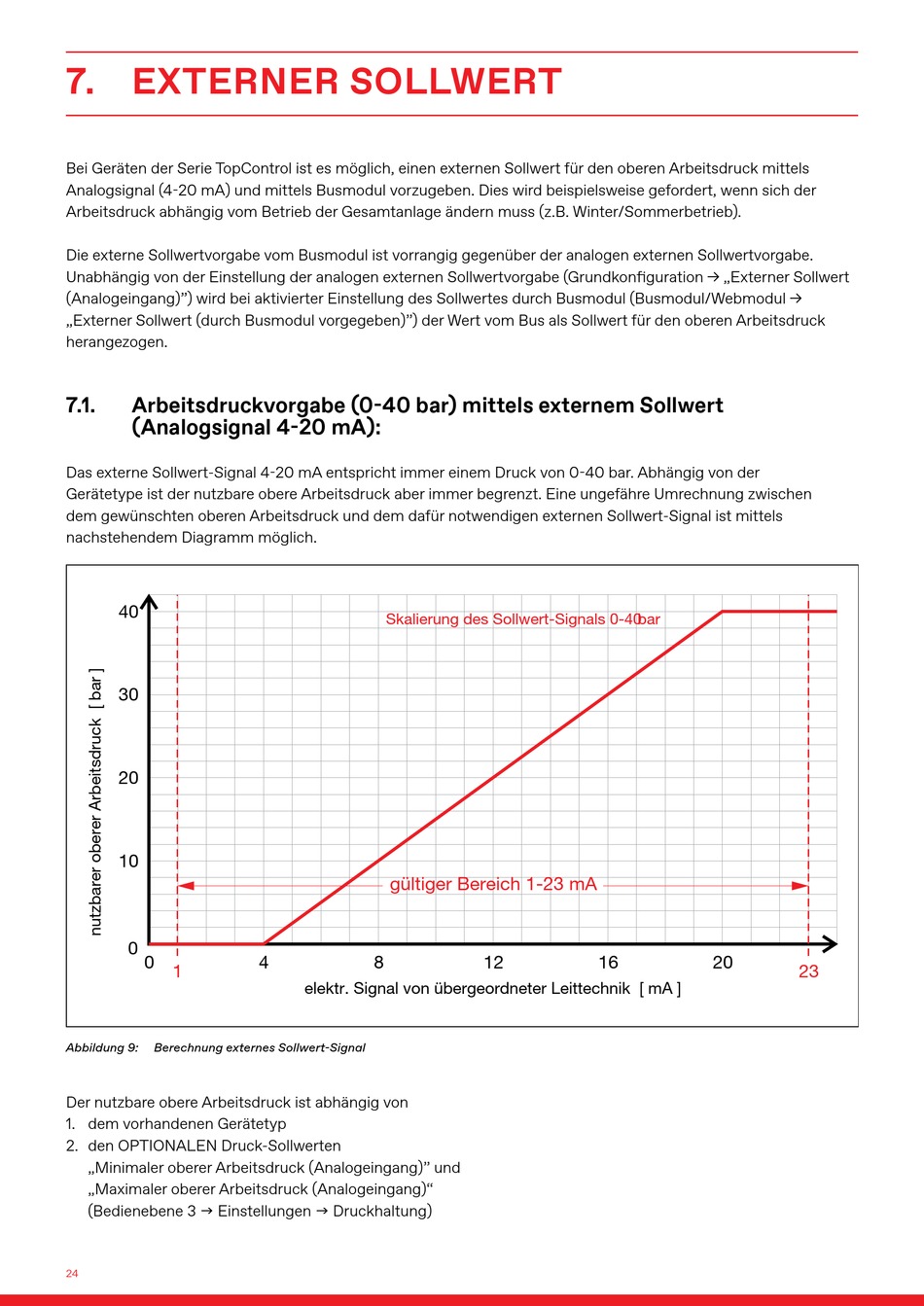

7. EXTERNER SOLLWERT
Bei Geräten der Serie TopControl ist es möglich, einen externen Sollwert für den oberen Arbeitsdruck mittels
Analogsignal (4-20 mA) und mittels Busmodul vorzugeben. Dies wird beispielsweise gefordert, wenn sich der
Arbeitsdruck abhängig vom Betrieb der Gesamtanlage ändern muss (z.B. Winter/Sommerbetrieb).
Die externe Sollwertvorgabe vom Busmodul ist vorrangig gegenüber der analogen externen Sollwertvorgabe.
Unabhängig von der Einstellung der analogen externen Sollwertvorgabe (Grundkonfiguration -> „Externer Sollwert
(Analogeingang)") wird bei aktivierter Einstellung des Sollwertes durch Busmodul (Busmodul/Webmodul ->
„Externer Sollwert (durch Busmodul vorgegeben)") der Wert vom Bus als Sollwert für den oberen Arbeitsdruck
herangezogen.
7.1.
Arbeitsdruckvorgabe (0-40 bar) mittels externem Sollwert
(Analogsignal 4-20 mA):
Das externe Sollwert-Signal 4-20 mA entspricht immer einem Druck von 0-40 bar. Abhängig von der
Gerätetype ist der nutzbare obere Arbeitsdruck aber immer begrenzt. Eine ungefähre Umrechnung zwischen
dem gewünschten oberen Arbeitsdruck und dem dafür notwendigen externen Sollwert-Signal ist mittels
nachstehendem Diagramm möglich.
40
30
20
10
0
0
1
Abbildung 9:
Berechnung externes Sollwert-Signal
Der nutzbare obere Arbeitsdruck ist abhängig von
1. dem vorhandenen Gerätetyp
2. den OPTIONALEN Druck-Sollwerten
„Minimaler oberer Arbeitsdruck (Analogeingang)" und
„Maximaler oberer Arbeitsdruck (Analogeingang)"
(Bedienebene 3 g Einstellungen g Druckhaltung)
24
Skalierung des Sollwert-Signals 0-40
gültiger Bereich 1-23 mA
4
8
elektr. Signal von übergeordneter Leittechnik [ mA ]
bar
12
16
20
23
