Der Ausdehnungs-Volumenstrom V

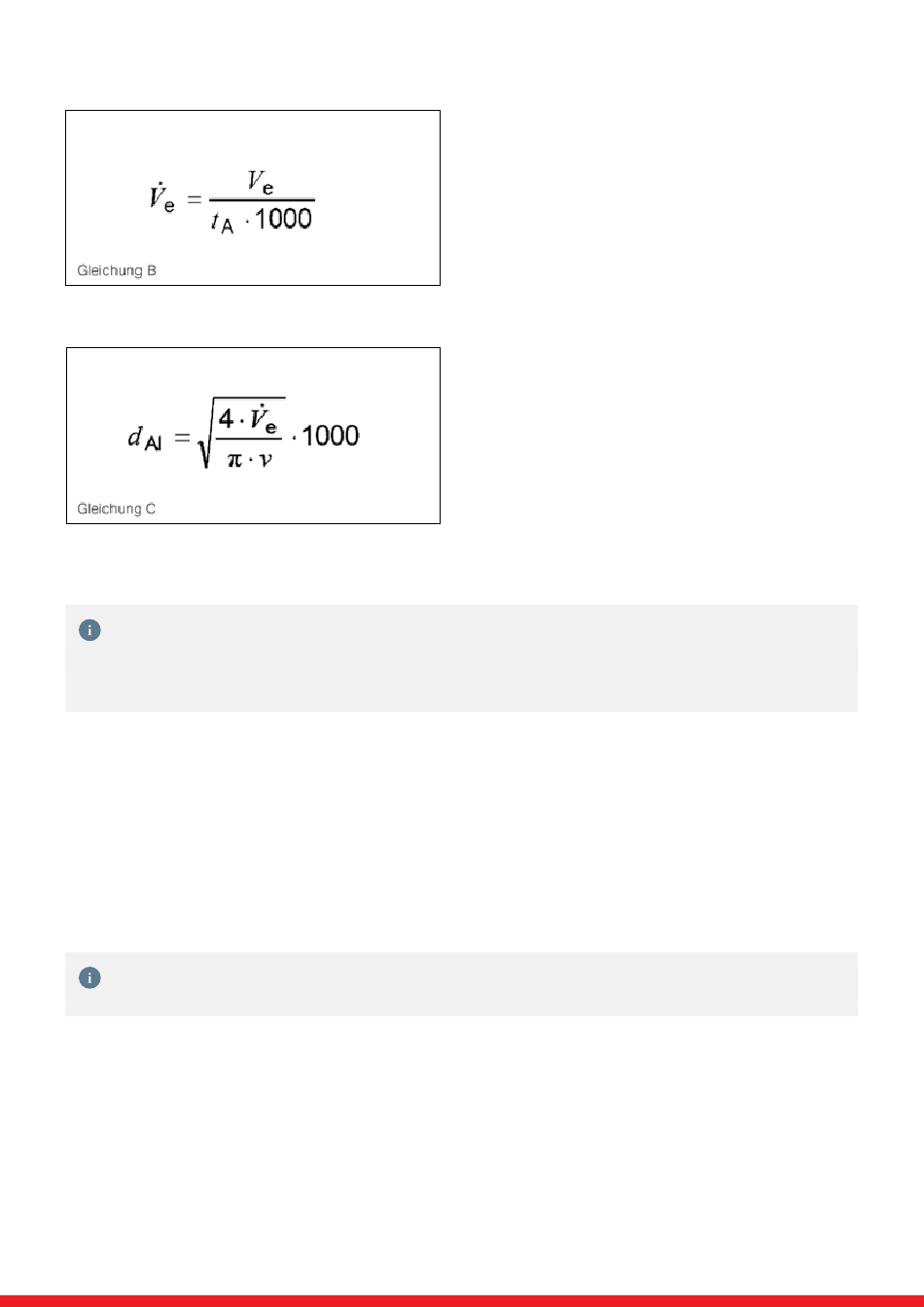

Der Berechnungsinnendurchmesser der Ausdehnungsleitung wird gemäß Gleichung C berechnet:
Es ist die nächstgrößere Rohrnennweite zu wählen. Der maximale Druckverlust in der Ausdehnungsleitung darf
nicht größer sein als 1 kPa.
Innerhalb der Druckhalteeinrichtung (Überströmleitung, Saugleitung) entscheidet der Hersteller, welche
Strömungsgeschwindigkeiten eine problemlose Funktion der Druckhalteeinrichtung sicherstellen.
Die maximalen Fließgeschwindigkeiten betragen demnach 0,75 m/s in der Überströmleitung bzw. 0,50
m/s in der Saugleitung.
11.2.
Anhang B Details zur Verbindung von TCM mit EG(Z)-M
Bei Geräten der Serie topcontrol modular ist kein angebautes Expansionsgefäß vorhan-den, die Speicherung
des Expansionsvolumens erfolgt in Expansionsgefäßen der Serie EG, als mögliche Erweiterung hierfür dient das
Expansionszusatzgefäß EGZ.
Grundsätzlich ist die Verbindung der einzelnen Geräte lt. dem gewünschten hydraulischen Anschlussschema in
Abschnitt 3 auszuführen.
Für eine ordnungsgemäße Funktion der Druckhalteanlage sind bei der Verbindung von
TCM mit EG(Z)-M folgende Hinweise sind zu beachten!
Achten Sie auf die richtige Verbindung der jeweiligen Anschlüsse!
Bei EG(Z)-M Expansionsgefäßen sind am unteren Behälterflansch Einbauten vorhanden, die für eine
ordnungsgemäße Entgasungsfunktion benötigt werden.
Daher muss auf jeden Fall die Überströmleitung der TCM Steuereinheit mit der Überströmleitung am
Expansionsgefäß verbunden werden, ebenso ist dies bei der Saugleitung zu beachten!
42
wird gemäß Gleichung B berechnet:
