Beispiel:
An einer Steuereinheit vom Typ TCM-S4.7-23.5 soll ein oberer Arbeitsdruck von 20,0 bar eingestellt werden. Die
Leittechnik muss daher ein Signal mit 12 mA senden. Unabhängig von der Größe des gesendeten Sollwert-Signales
kann der obere Arbeitsdruck bei dieser Type aber nie kleiner als 2,6 bar und größer als 23,5 bar eingestellt werden
(Kennlinie
).
Zusätzlich kann der obere Arbeitsdruck durch die Einstellungen „Min. u. Max oberer Arbeitsdruck
(Analogeingang)" begrenzt werden, in diesem Beispiel mit min. 16,0 bar und max. 21,0 bar. Unabhängig von der
Größe des Sollwert-Signales kann der obere Arbeitsdruck dadurch nie kleiner als 16,0 bar und größer als 21,0 bar
eingestellt werden (Kennlinie
40
30
23,5
21
20
16
Bsp.: TCM-S4.7-23.5
nutzbarer oberer
Arbeitsdruck
10
2,6 - 23,5 bar
2,6
0
0
1

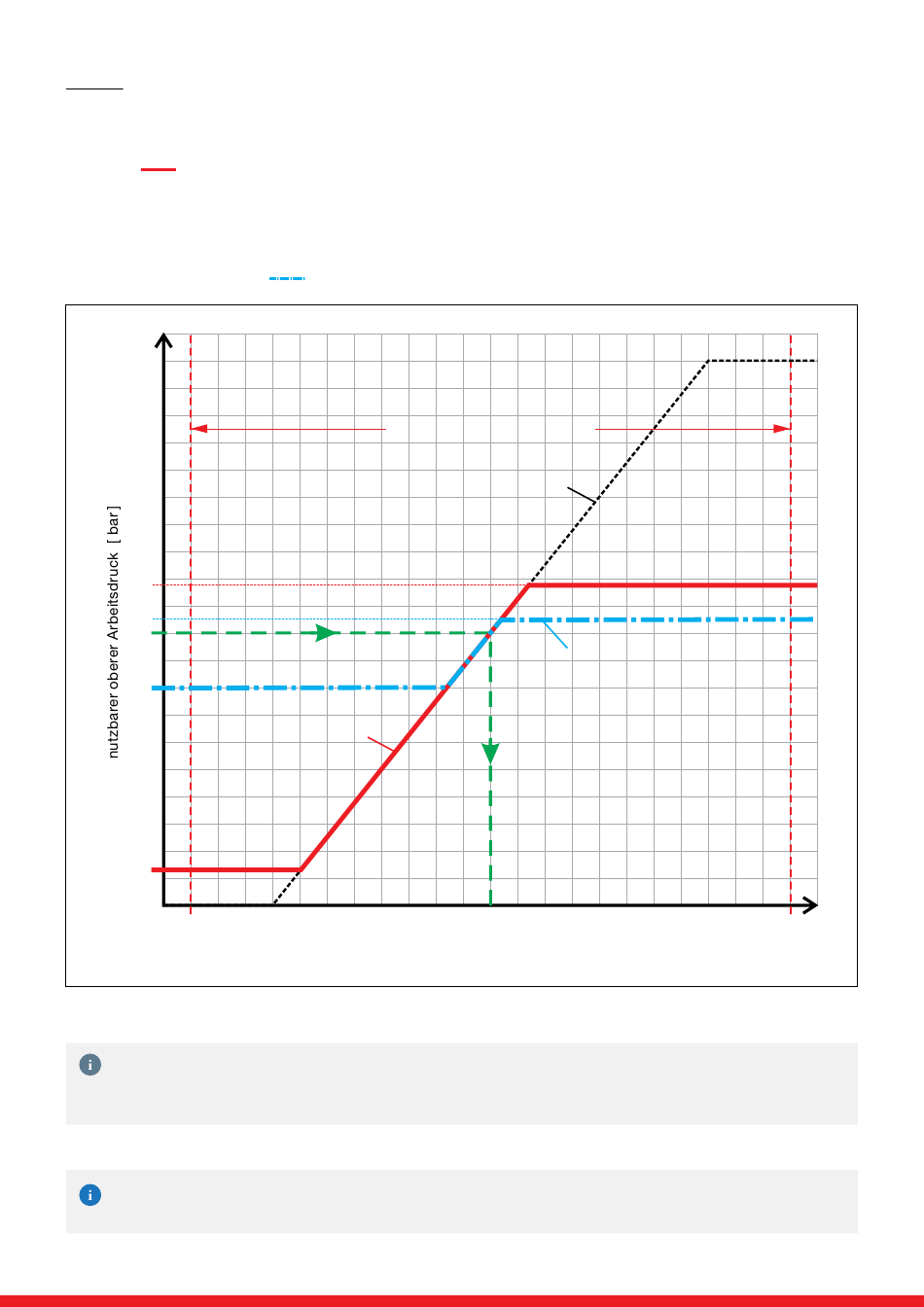

Abbildung 10: Singalbereiche
Wenn sich das Signal außerhalb des gültigen Bereiches (1-23 mA) befindet, wird der bei der
Inbetriebnahme eingestellte Arbeitsdruck verwendet und die Störmeldungen S40 bzw. S41 werden
ausgelöst.
Sobald sich das Signal wieder im gültigen Bereich befindet, wird der Arbeitsdruck wieder lt. dem externen
Sollwert eingestellt. Die Störmeldungen werden aber weiter angezeigt, bis diese quittiert werden!
).
gültiger Bereich 1-23 mA
Skalierung des Sollwert-Signals 0-40
4
8
elektr. Signal von übergeordneter Leittechnik [ mA ]
bar
Bsp.: Begrenzung durch
„Minimaler oberer Arbeitsdruck
(Analogeingang)" = 16,0 bar
„Maximaler oberer Arbeitsdruck
(Analogeingang)" = 21,0 bar
12
16
20
23
25
