• Maße (mm (in)):
Bestellnummer Stehbolzen
71301826 8
71301829
71301831
71301833
71301834
71301835
• Schrauben zur Befestigung des Messgeräts am Adapterflansch beiliegend
1313 Prozessadapter
13131 Prozessadapter für kleinere Nennweiten
Zur Anpassung an vorhandene Prozessanschlüsse mit kleineren Nennweiten (< DN100)
können die folgenden Prozessadapter verwendet werden.

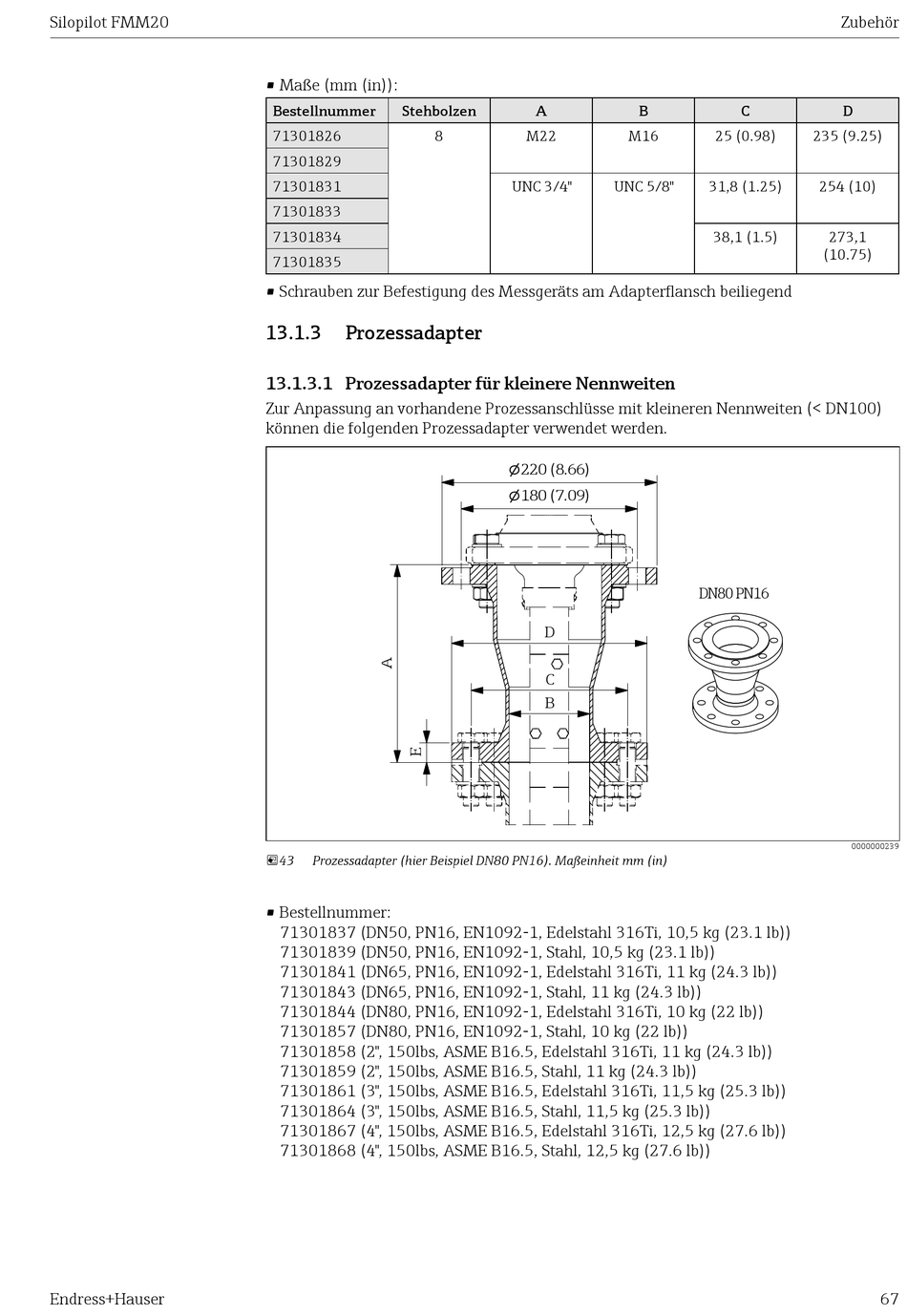

43 Prozessadapter (hier Beispiel DN80 PN16). Maßeinheit mm (in)
• Bestellnummer:
71301837 (DN50, PN16, EN1092-1, Edelstahl 316Ti, 10,5 kg (23.1 lb))
71301839 (DN50, PN16, EN1092-1, Stahl, 10,5 kg (23.1 lb))
71301841 (DN65, PN16, EN1092-1, Edelstahl 316Ti, 11 kg (24.3 lb))
71301843 (DN65, PN16, EN1092-1, Stahl, 11 kg (24.3 lb))
71301844 (DN80, PN16, EN1092-1, Edelstahl 316Ti, 10 kg (22 lb))
71301857 (DN80, PN16, EN1092-1, Stahl, 10 kg (22 lb))
71301858 (2", 150lbs, ASME B16.5, Edelstahl 316Ti, 11 kg (24.3 lb))
71301859 (2", 150lbs, ASME B16.5, Stahl, 11 kg (24.3 lb))
71301861 (3", 150lbs, ASME B16.5, Edelstahl 316Ti, 11,5 kg (25.3 lb))
71301864 (3", 150lbs, ASME B16.5, Stahl, 11,5 kg (25.3 lb))
71301867 (4", 150lbs, ASME B16.5, Edelstahl 316Ti, 12,5 kg (27.6 lb))
71301868 (4", 150lbs, ASME B16.5, Stahl, 12,5 kg (27.6 lb))
A B
M22 M16
UNC 3/4" UNC 5/8"
220 (8.66)

180 (7.09)

D
C
B
Zubehör
C D
25 (0.98) 235 (9.25)
31,8 (1.25) 254 (10)
38,1 (1.5) 273,1
(10.75)
DN80 PN16
