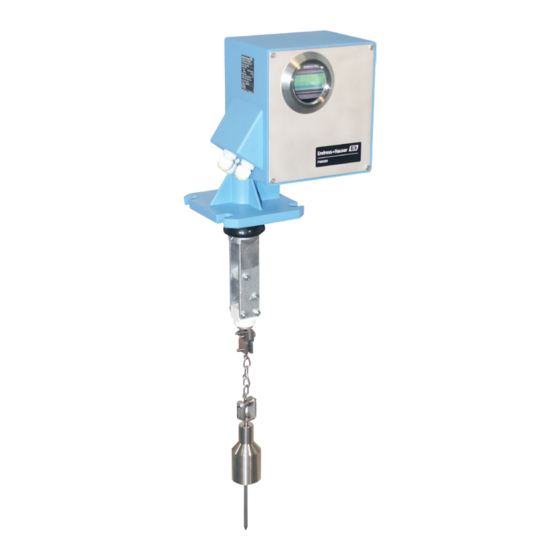

- Seite 1 Betriebsanleitung Silopilot FMM20 Elektromechanisches Lotsystem BA00334F/97/DE/13.17 71278981 gültig ab Software-Version 01.01.00...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Silopilot FMM20 Inhaltsverzeichnis Sicherheitshinweise ....... 4 10 Störungsbehebung ........ 44 Bestimmungsgemäße Verwendung ......4 10.1 Fehlermeldungen ............. 44 Montage, Inbetriebnahme, Bedienung ......4 10.2 Fehlerarten .............. 44 Sicherheitshinweise (ATEX) ........4 10.3 Fehlermeldungen ............. 45 Sicherheitszeichen und -symbole ........ 5 11 Wartung .......... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Silopilot FMM20 Sicherheitshinweise Bestimmungsgemäße Verwendung Bei dem Silopilot FMM20 handelt es sich um ein kompaktes elektromechanisches Lotsystem. Es dient der zyklischen Füllstandmessung in Bunkern oder Silos. 1.2 Montage, Inbetriebnahme, Bedienung Der Silopilot FMM20 ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften und EU-Richtlinien. -
Seite 5: Sicherheitszeichen Und -Symbole
Silopilot FMM20 Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicherheitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeichnet wird. Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß... -
Seite 6: Identifizierung
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben Eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation bieten: • Die Kapitel „Ergänzende Dokumentation“... -
Seite 7: Typenschild
Zustand verlassen. Das Gerät berücksichtigt die ein- schlägigen Normen und Vorschriften nach EN 61010 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte”. Das Gerät erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kenn- zeichens. Endress+Hauser... -
Seite 8: Fühlgewichte
Fühlgewichte Silopilot FMM20 Fühlgewichte Option B/C Option N Ø55 Ø80 Ø8 Option D/E Ø ca.150 Kantenlänge 400 Option G Fühlgewichte Varianten Folgende Formen stehen zur Auswahl: • Normalgewicht (zylindrisches Fühlgewicht) m (Option B/C) • Kunststoff-Fühlgewicht n (Option N) • Faltschirm inkl. Normalgewicht o (Option D/E) •... -
Seite 9: Kunststoffgewicht (Option N)
Silopilot FMM20 Fühlgewichte 3.1.1 Normalgewicht (Option B/C) • Anwendung: Bei groben Schüttgütern, z. B. Kohle, Erz oder Steinen, und bei Granulaten. • Werkstoffe: Stahl oder Edelstahl (316TI) • Gewicht: 1,5 kg • Der Stachel ist abschraubbar. 3.1.2 Kunststoffgewicht (Option N) • Anwendung: Bei groben Schüttgütern, z. B. Kohle, Erz oder Steinen, und bei Granulaten. -
Seite 10: Montage
Montage Silopilot FMM20 Montage 4.1 Planung des Einbauortes Wählen Sie den Einbauort auf der Bunker- oder Silodecke so, dass herabstürzendes Füllgut beim Befüllen oder einstürzende Wächten das Fühlgewicht nicht verschütten und das Messband nicht beschädigen können. Beachten Sie die Form und die Lage des Schüttkegels bzw. des Abzugtrichters im Behälter. Die Messstrecke sollte nicht zu nahe an Einbauten und Verstrebungen vorbeiführen, damit das Mess-... -
Seite 11: Einbaubedingungen
Silopilot FMM20 Montage Einbaubedingungen 4.2.1 Gehäuseabmessungen m – Schmutzraum n – Elektronikraum o – Spülluftanschluss G¼ – Bohrung Gehäuseabmessungen Endress+Hauser... - Seite 12 Montage Silopilot FMM20 4.2.2 Abmessungen des verlängerten Abstreifers Abmessungen der Abstreiferverlängerung 4.2.3 Abmessungen Prozessanschluss Lochmaße DN100 PN16 (nach EN 1092-1) *1 Mindestmaß zum Einbau der Abstreifermechanik und des Standardgewichtes Abmessungen Prozessanschluss Endress+Hauser...
-
Seite 13: Abmessungen Optionales Fenster Und Außenliegende Start-Taste
Silopilot FMM20 Montage 4.2.4 Abmessungen optionales Fenster und außenliegende Start-Taste Start-Taste Abmessungen Fenster und Start-Taste 4.3 Montagevorbereitung Der Silopilot wird am besten auf einen Gegenflansch DN100 PN16 (Lochmaße nach EN 1092-1) oder einen Flansch gleicher Anschlussmaße aufgesetzt. Maße entnehmen Sie bitte Kapitel 4.2 Der Gegenflansch muss genau waagerecht sein, damit der Silopilot ebenfalls waagerecht (maxi- maler Neigungswinkel 2°) montiert werden kann. -
Seite 14: Montage
Montage Silopilot FMM20 4.4 Montage 4.4.1 Montage Fühlgewicht Für die Fühlgewichte nach Bestellschlüssel (Normalgewicht, Faltschirm und Füllgutbeutel, siehe Kapitel 3 "Fühlgewichte") müssen keine baulichen Veränderung vorgenommen werden, sie kön- nen direkt durch den Montageflansch DN100 in den Bunker oder das Silo eingeführt werden. -
Seite 15: Warenannahme Und Lagerung
Silopilot FMM20 Montage Hinweis! • Beim Einsatz des Silopilot in Bunkern oder Silos mit starker Staubentwicklung können Sie zur Erzeugung eines leichten Überdrucks am Silopilot an dessen Montageflansch eine Druckluftlei- tung anschließen (Luftmenge nach Bedarf). Der Anschluss erfolgt dabei über eine G¼ - Bohrung (siehe "Gehäuseabmessungen" in Kapitel 4.2). -
Seite 16: Verdrahtung
Verdrahtung Silopilot FMM20 Verdrahtung Elektrischer Anschluss Beachten Sie bitte folgende Punkte vor dem Anschluss des Gerätes: • Die Versorgungsspannung muss mit der auf dem Typenschild angegebenen Spannung überein- stimmen. • Schalten Sie die Versorgungsspannung aus, bevor Sie das Gerät anschließen. • Schließen Sie eine Potenzialausgleichsleitung an der vorgesehenen Erdungsklemme am Gehäuse des Silopilot an, bevor Sie das Gerät anschließen. -
Seite 17: Klemmenbelegung
Silopilot FMM20 Verdrahtung Klemmenbelegung 5.3.1 Übersicht Klemme 2 Klemme Klemme 3 Klemmenbelegung Klemme Funktion Versorgungsspannung KL2.1 - KL2.3 Relaisausgang 1 KL2.4 - KL2.6 Relaisausgang 2 KL2.7 - KL2.9 Relaisausgang 3 KL2.10 - KL2.12 Relaisausgang 4 KL3.1 - KL3.3 Eingang 1 KL3.6 - KL3.8... -
Seite 18: Versorgungsspannung
Verdrahtung Silopilot FMM20 5.3.2 Versorgungsspannung Klemme 1 L1 L+ KL1.1 Versorgungs- L– KL1.2 spannung KL1.3 Anschluss Versorgungsspannung • Die Versorgungsspannung wird an den Steckklemmen der Klemme 1 angeschlossen. • Der maximale Leitungsquerschnitt beträgt 2,5 mm • Es sollte eine Sicherung für den Kurzschluss der Versorgungsspannung vorgesehen werden. -
Seite 19: Signaleingänge
• Die Signaleingänge (aktiv/passiv) können jeweils nur alternativ verwendet werden. Eine Doppelbelegung Eingang x aktiv und passiv ist nicht möglich. • Bei der Geräteversion mit externer Start-Taste (Silopilot FMM20 - *********2) ist diese am passivem Signaleingang 1 angeschlossen, Ihnen steht dann nur noch der Signaleingang 2 aktiv oder passiv zur Verfügung. -
Seite 20: Bedienung
Bedienung Silopilot FMM20 Bedienung 6.1 Bedienung auf einen Blick Label ↓ Position ↓ M e s s w e r t 0 0 0 M e s s w e r t 0 0 0 6 3 . 4 2 6 3 . 4 2 ↑... -
Seite 21: Anzeige- Und Bedienelemente
Silopilot FMM20 Bedienung Anzeige- und Bedienelemente 6.2.1 Anzeigesymbole Die folgende Tabelle beschreibt die im Display dargestellten Symbole: Symbol Bedeutung Alarm-Symbol - Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand (Fehlerzustand) befindet. - Wenn das Symbol blinkt handelt es sich um eine Störung. -
Seite 22: Allgemeiner Aufbau Des Bedienmenüs
Bedienung Silopilot FMM20 6.2.3 Leuchtdiode Die oberhalb des LC-Display angeordnete grüne Leuchtdiode dient während eines Messvor- ganges der Anzeige der Impulse des Zählrades. Alle 2,5 cm Ablauf gibt das Zählrad einen Impuls an die Auswerteelektronik, gleichzeitig ändert sich der Zustand der Leuchtdiode. -
Seite 23: Kennzeichnung Der Funktionen
Silopilot FMM20 Bedienung 6.4 Kennzeichnung der Funktionen Zur leichten Orientierung innerhalb der Funktionsmenüs wird im Display zu jeder Funktion eine Position angezeigt. ... -
Seite 24: Inbetriebnahme
Inbetriebnahme Silopilot FMM20 Inbetriebnahme Vergewissern Sie sich, dass die Einbaukontrolle und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle" (siehe Kapitel 4.6) • Checkliste "Anschlusskontrolle" (siehe Kapitel 5.4) 7.1 Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint Folgendes auf dem Display: ... -
Seite 25: Grundabgleich
Silopilot FMM20 Inbetriebnahme Grundabgleich Zu einer erfolgreichen Inbetriebnahme ist in den meisten Anwendungsfällen der Grundabgleich ausreichend. Komplexere Messaufgaben können aber weitere Einstellungen notwendig machen. Einzelheiten zu allen Funktionen entnehmen Sie bitte dem Kapitel 8. Eine Tabelle der werksseitig voreingestellten Werte finden Sie im Anhang. -
Seite 26: Abgleich Voll
Inbetriebnahme Silopilot FMM20 7.2.3 Abgleich voll (003) Mit dieser Funktion geben Sie den Abstand vom minima- len Füllstand (=Nullpunkt) bis zum maximalen Füllstand (=Messspanne) ein. -
Seite 27: Beschreibung Der Gerätefunktionen
Silopilot FMM20 Beschreibung der Gerätefunktionen Beschreibung der Gerätefunktionen 8.1 Funktionsgruppe "Grundabgleich (00)" Zu einer erfolgreichen Inbetriebnahme ist in den meisten Anwendungsfällen der Grundabgleich ausreichend, komplexere Messaufgaben können aber weitere Einstellungen notwendig machen. Einzelheiten entnehmen Sie bitte diesem und den folgenden Abschnitten. Eine Tabelle der werksseitig voreingestellten Werte finden Sie im Anhang dieser Betriebsanleitung. - Seite 28 Beschreibung der Gerätefunktionen Silopilot FMM20 8.1.3 Abgleich voll (003) Mit dieser Funktion geben Sie den Abstand vom minima- len Füllstand (=Nullpunkt) bis zum maximalen Füllstand ...
-
Seite 29: Funktionsgruppe "Ein- Und Ausgänge (01)
Silopilot FMM20 Beschreibung der Gerätefunktionen 8.2 Funktionsgruppe "Ein- und Ausgänge (01)" Die Eingaben in dieser Funktionsgruppe bestimmen das Verhalten der Eingänge und der Relais- ausgänge. 8.2.1 Eingang 1 (010) Mit dieser Funktion bestimmen Sie das Verhalten des ... -
Seite 30: Relais Ausgang 2 (01A) Bis Relais Ausgang 4 (01C)
Beschreibung der Gerätefunktionen Silopilot FMM20 8.2.4 Relais Ausgang 2 (01A) bis Relais Ausgang 4 (01C) Die Funktionalität der Ausgänge entsprechen der des Relais Ausgang 1 (siehe Funktion 014). Die Ausgänge 3 (01B) und 4 (01C) sind nur optional vorhanden, Einzelheiten hierzu entnehmen Sie bitte der Produktübersicht in Kapitel 2. -
Seite 31: Funktionsgruppe "Messparameter (02)
Silopilot FMM20 Beschreibung der Gerätefunktionen 8.3 Funktionsgruppe "Messparameter (02)" 8.3.1 Messart (020) Mit dieser Funktion wählen Sie die Messart des Silopilot, eine genaue Beschreibung dieser Funktion können Sie dem Ab- √ ... - Seite 32 Beschreibung der Gerätefunktionen Silopilot FMM20 8.3.4 Betriebsart (023) Mit dieser Funktion wählen Sie die Betriebsart der Messung aus (bei der Messart "Einzelmessung" und "Periodisch"): √ ...
- Seite 33 Silopilot FMM20 Beschreibung der Gerätefunktionen 8.3.7 Simulation (026) Der Simulationsmodus erlaubt dem Anwender, einen be- stimmten Messwert zu simulieren, z. B. zur Überprüfung √ ...
- Seite 34 Beschreibung der Gerätefunktionen Silopilot FMM20 1. Simulation (026) = Füllstand Simulationswert (027) = 800 É Anzeige (000) = 800 m Stromausgang = 16,8 mA 2. Simulation (026) = Füllstand Simulationswert (027) = 200 É Anzeige (000) = 200 m Stromausgang = 7,2 mA 8.3.9...
-
Seite 35: Funktionsgruppe "Stromausgang (03)
Silopilot FMM20 Beschreibung der Gerätefunktionen 8.4 Funktionsgruppe "Stromausgang (03)" 8.4.1 Strombereich (033) Mit dieser Funktion bestimmen Sie den Bereich des Strom- ausganges. √ ... -
Seite 36: Funktionsgruppe "Sicherheitseinstellungen (04)
Beschreibung der Gerätefunktionen Silopilot FMM20 8.5 Funktionsgruppe "Sicherheitseinstellungen (04)" 8.5.1 Strom bei Alarm (040) Mit dieser Funktion bestimmen Sie das Verhalten des Strom- ausganges im Fehlerfall: √... - Seite 37 Silopilot FMM20 Beschreibung der Gerätefunktionen 8.5.6 In Min. Sicherheit (045) Mit dieser Funktion können Sie das Verhalten des Silopilot beim Erreichen der Min. Sicherheit festlegen.
-
Seite 38: Funktionsgruppe "Linearisierung (05)
Beschreibung der Gerätefunktionen Silopilot FMM20 8.6 Funktionsgruppe "Linearisierung (05)" 8.6.1 Füllstand/Volumen (050) Mit dieser Funktion bestimmen Sie den Anzeigewert in der Funktion Messwertanzeige (000). √ ... -
Seite 39: Funktionsgruppe "Anzeige (06)
Silopilot FMM20 Beschreibung der Gerätefunktionen 8.7 Funktionsgruppe "Anzeige (06)" 8.7.1 Sprache (060) Mit dieser Funktion wählen Sie die Sprache der Anzeigen- texte im Display aus: √ ... -
Seite 40: Funktionsgruppe "Diagnose (07)
Beschreibung der Gerätefunktionen Silopilot FMM20 8.8 Funktionsgruppe "Diagnose (07)" 8.8.1 Aktueller Fehler (070) Der aktuelle Fehler (z. B. "Simulation eingeschaltet"), sein Fehlercode (z. B. 621) und der Buchstabe "W" für Warnung ... -
Seite 41: Funktionsgruppe "Systemparameter (08)
Silopilot FMM20 Beschreibung der Gerätefunktionen 8.9 Funktionsgruppe "Systemparameter (08)" 8.9.1 Messstelle (080) Mit dieser Funktion können Sie der Messstelle des Silopilot eine Bezeichnung mit maximal 16 alphanumerischen Zeichen ... -
Seite 42: Handbetrieb
Handbetrieb Silopilot FMM20 Handbetrieb Der Silopilot kann durch die Auswahl "Handbetrieb" in der Funktion "Messart (020)" über die Tasten am Gerät bedient werden. Der Handbetrieb gibt dem Anwender die Mög- lichkeit, das Fühlgewicht langsam zu bewegen (z. B. für einen Bandwechsel). -
Seite 43: Anzeige
Silopilot FMM20 Handbetrieb Anzeige Befindet sich der Silopilot im Handbetrieb, erscheint auf dem Display ein entsprechendes Hand- Symbol: Symbol Bedeutung - Dieses Symbol blinkt, wenn sich das Gerät in der Messart "Hand- betrieb" befindet, ohne dass eine Taste betätigt wird. -
Seite 44: Störungsbehebung
Störungsbehebung 10.1 Fehlermeldungen Der Silopilot FMM20 besitzt die folgenden Möglichkeiten, einen Fehler, der während der Inbe- triebnahme oder während des Messbetriebs auftritt, anzuzeigen: • durch das Fehlersymbol in der Funktion "Messwertdarstellung (000)" • in der Funktionsgruppe "Diagnose (07)" in der Funktion "aktueller Fehler (070)" bzw. in der Funktion "letzter Fehler (071)"... -
Seite 45: Fehlermeldungen
Silopilot FMM20 Störungsbehebung 10.3 Fehlermeldungen Alle möglichen Fehler, ihre Fehlercodes sowie ihre Bedeutung bzw. Beseitigungsmöglichkeiten entnehmen Sie bitte der folgenden Tabelle: Code Ursache Abhilfe A100 Prüfsummenfehler im internen - Reset Programmspeicher - EMV-Probleme vermeiden - Falls Alarm nach Reset noch ansteht, Service kontaktieren bzw. - Seite 46 Störungsbehebung Silopilot FMM20 Fortsetzung der Systemfehlermeldungen: Code Ursache Abhilfe A220 Temperatur im Gerät zu hoch - Einbausituation (Kapitel 4) und/oder Programmierung (Kapitel 8.3) überprüfen - Falls Alarm nach Reset noch ansteht, Service kontaktieren A330 Maximale Zeit für eine Messung über- Falls Alarm nach mehreren Messvorgängen...
-
Seite 47: Wartung
Silopilot FMM20 Wartung Wartung 11.1 Außenreinigung Bei der Außenreinigung des Silopilot ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 11.2 Schmutzraum reinigen Die Reinigungsperioden richten sich nach der Beschaffenheit des Schüttgutes. Bei starkem Staub- anfall empfiehlt es sich, geringe Mengen sauberer Druckluft über den Spülluftanschluss einzubla-... -
Seite 48: Kontrolle Des Messbandes
Wartung Silopilot FMM20 11.4 Kontrolle des Messbandes Das Messband unterliegt beim Silopilot der größten mechanischen Belastung, es sollte daher in regelmäßigen Abständen wie folgt kontrolliert werden: • Ist das sichtbare Teil (Endlage Silopilot) des Messbandes beschädigt, spulen Sie es ein Stück ab (Messart "Handbetrieb (020)") bis es einwandfrei aussieht. -
Seite 49: Reparatur
Reparaturen durch den Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits zusammengefasst. Im Abschnitt Ersatzteile sind alle Ersatzteilkits mit Bestellnummern aufgeführt, die Sie zur Repa- ratur des Silopilot bei Endress+Hauser bestellen können. Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. 12.1 Reparatur von Ex-zertifizierten Geräten... -
Seite 50: Austausch Des Abstreifers
Reparatur Silopilot FMM20 Zählrad Bandspule Montageschraube für Getriebemotor Montageschrauben für Bandspule Abstreifer Reparatur Schmutzraumseite 12.2.2 Austausch des Abstreifers Den Abstreifer können Sie ebenfalls austauschen, sobald Sie das Gerät wie unter 12.2.1 "Band- wechsel" vorbereitet haben. Lösen Sie die drei M5-Schrauben des Abstreifers, Sie können den Abstreifer nun herausnehmen. -
Seite 51: Austausch Der Antriebseinheit
Silopilot FMM20 Reparatur 12.2.3 Austausch der Antriebseinheit Geräteheizung Getriebemotor ATEX-Sicherung externe Start-Taste Abdeckbleche Kabelverschraubungen m Leiterplatte FMM20_M n Leiterplatte FMM20_N (Netzteil) o Leiterplatte FMM20_C (Prozessor) Reparatur Elektronikseite Gehen Sie beim Austausch der Antriebseinheit wie folgt vor: 1. Fahren Sie das Fühlgewicht in der Messart "Handbetrieb (020)" ein kurzes Stück nach unten, damit das Messband und damit die Antriebswelle entlastet wird. -
Seite 52: Austausch Der Elektronikeinheit
• Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamination" bei (eine Kopiervorlage dieser Erklärung befindet sich im Anhang). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren. Geben Sie außerdem an: •... -
Seite 53: Ersatzteile
Silopilot FMM20 Reparatur 12.4 Ersatzteile Hinweis! Einbauhinweise entnehmen Sie bitte dem mitgelieferten Beipackzettel oder dieser Betriebs- anleitung. 12.4.1 Elektronik Temperatursicherung (Ex-Version) 1 Deckeldichtung Elektronikraum 71031652 Dichtung, nicht Ex-Version (inkl. Deckeldichtung Schmutzraum) 71031653 Dichtung, Ex-Version und erweiterte Klimafestigkeit (inkl. Deckeldichtung Schmutzraum) 2 Gehäusedeckel (inkl. Deckeldichtung) 71031695 Gehäusedeckel, unbeschichtet, ohne Schauglas... - Seite 54 Reparatur Silopilot FMM20 5 Geräteheizung 71031795 Geräteheizung, 115/230 VAC 71031709 Geräteheizung, 24 VDC Leiterplatte FMM20_M 71031711 90-253 VAC, 2 Relais, keine Ex-Version, ohne Heizungsanschluss 71031751 wie 71031711 + erweiterte Klimafestigkeit 71031747 90-253 VAC, 2 Relais, keine Ex-Version, mit Heizungsanschluss 71031713...
-
Seite 55: Ersatzteilkit Antriebswelle
Silopilot FMM20 Reparatur 12.4.2 Mechanik 1 Deckeldichtung Schmutzraum 71031652 Dichtung, nicht Ex-Version (inkl. Deckeldichtung Elektronikraum) 71031653 Dichtung, Ex-Version (inkl. Deckeldichtung Elektronikraum) 2 Gehäusedeckel (inkl. Deckeldichtung) 71031699 Gehäusedeckel, unbeschichtet 71031700 Gehäusedeckel, beschichtet 3 Bandspule 71031658 Spule mit Messband, 15 m 71031659 Spule mit Messband, 15 m + erweiterte Klimafestigkeit... -
Seite 56: Ersatzteilkit Abstreifer
Reparatur Silopilot FMM20 5 Zählrad, komplett 71031650 Zählrad, komplett montiert 6 Abstreifer, komplett 71031621 Abstreifer 230 mm, Alu/Stahl, Prozesstemperatur bis +70°C 71031622 Abstreifer 230 mm, Edelstahl, Prozesstemperatur bis +70°C 71031623 Abstreifer 230 mm, Alu/Stahl, Prozesstemperatur bis +150°C 71031624 Abstreifer 230 mm, Edelstahl, Prozesstemperatur bis +150°C 71031625 Abstreifer 500 mm, Alu/Stahl, Prozesstemperatur bis +70°C... -
Seite 57: Fühlgewichtaufhängung, Komplett
Silopilot FMM20 Reparatur 12.4.3 Fühlgewichte Eine Beschreibung der Fühlgewichte sowie ihrer Einsatzmöglichkeiten entnehmen Sie bitte dem Kapitel 3 "Fühlgewichte". 1 Fühlgewichtaufhängung, komplett 52028088 Bandeinfassung, Drehbügel, Knotenkette, Montagematerial, Alu/Stahl 52028089 Bandeinfassung, Drehbügel, Knotenkette, Montagematerial, Edelstahl 2 Drehbügel, komplett 52028100 Drehbügel, Montagematerial, Stahl 52028101 Drehbügel, Montagematerial, Edelstahl... -
Seite 58: Zubehör
Silopilot FMM20 Zubehör 13.1 Schutzhaube Für die Außenmontage des Silopilot FMM20 stehen zwei Schutzhauben zur Verfügung. Hinweis! • Zur Montage bzw. Demontage der Schutzhaube benötigen Sie oberhalb des Silopilot eine freie Höhe von mindestens 240 mm. • Die Lieferung beinhaltet passende Montageschrauben. -
Seite 59: Technische Daten
• Volumen in wählbaren Einheiten Messbereich Der maximale Messbereich ergibt sich aus dem Typenschlüssel: • Silopilot FMM20 - **1*/ -**4*: 15 m • Silopilot FMM20 - **2*/ -**5*: 32 m Blockdistanz Die Blockdistanz ist abhängig vom verwendeten Abstreifer und dem Fühlgewicht: Fühlgewicht... -
Seite 60: Messgenauigkeit
- ca. 150 W bei Geräteversion ohne Heizung - ca. 170 W bei Geräteversion mit optionaler Heizung Hinweis! Bei der DC-Version des Silopilot FMM20 mit optionaler Heizung liegt der maximale Einschalt- strom bei 10 A (≤ 2 s). Kabeleinführung • M20 x 1,5 •... -
Seite 61: Umgebungsbedingungen
Silopilot FMM20 Technische Daten 14.7 Umgebungsbedingungen Umgebungstemperatur • Silopilot FMM20 - ******D*/ -******F*: -20 °C...+60 °C • Silopilot FMM20 - ******E*: -40 °C...+60 °C Bei Betrieb im Freien mit starker Sonneneinstrahlung sollte die als Zubehör erhältliche Schutzhaube vorgesehen werden. Lagerungstemperatur -40 °C...+60 °C... -
Seite 62: Anhang
Anhang Silopilot FMM20 Anhang 15.1 Grundeinstellungen Abgleich leer Blockdistanz Abgleich voll (001) (002) (003) Default: Default: Default: Länge Messband 0,72 m Abgl. leer - 0,72 m 15.2 Messparameter Messarten Zeitintervall Zeiteinheit Betriebsart (020) (021) (022) (023) Default: Default: Default: Default:... -
Seite 63: Einstellungen Eingänge
Silopilot FMM20 Anhang 15.4 Einstellungen Eingänge Eingang 1 Eingang 2 (010) (012) Default: Default: keine Funktion keine Funktion 15.5 Sicherheitseinstellungen Strom bei Alarm Strom bei Alarm Min. Sicherheit Sicherh.Abst. (040) (041) (042) (043) Default: Default: Default: Default: MIN(0/3,6mA) 3,6mA 0,00m 0,00m im Sicherh.abst. -
Seite 64: Bedienmenü
Anhang Silopilot FMM20 15.8 Bedienmenü Grundabgleich Abgleich leer Blockdistanz Abgleich voll Messart Distanz/Messwert 004 Abstand Geräteflansch Abstand Geräte- Messspanne Einzelmessung Anzeige der Distanz zu min. Füllstand flansch zu Unter- Handbetrieb Geräteflansch zur kante Fühlgewicht Periodisch Füllgutoberfläche und Messwert (000) Ein-/Ausgänge... - Seite 65 Silopilot FMM20 Anhang Relais 2 Hochlauf Zählimpulslänge Impulswertigkeit Zählimpulslänge obere Endlage Messung aktiv Länge des Zählim- Ablauflänge je Puls Länge des Zählim- Wartungsintervall pulses für den Zählausg. pulses 50 ms 2,5 cm/Impuls 50 ms Zählimpulse Alarm Rückstellimpuls Rückstellimpuls Länge des Rückstell-...
-
Seite 66: Erklärung Zur Kontamination
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility. - Seite 67 Silopilot FMM20 Stichwortverzeichnis Stichwortverzeichnis Messbereichsendwert ..........38 Abgleich leer ...............25 Messgenauigkeit ............60 Abgleich voll ...............26 Messparameter ............31 Abstreifer ............12, 47, 50 Min. Sicherheit ............36 Alarm .................21 Montage ..............10 Anzeige ............21, 39, 43 ATEX ..............4, 49 Nachkommastellen .............39 Aus- und Eingänge ............29 Optokopplerausgang ............19...
- Seite 68 Stichwortverzeichnis Silopilot FMM20 71205221 www.addresses.endress.com Endress+Hauser...
