Endress+Hauser Silopilot FMM20 Betriebsanleitung Seite 66

Zubehör
66
• Maße (mm (in)):
Bestellnummer Bohrungen
71301820 8
71301821
71301822 12
71301824
71301811 8
71301815
71301816
71301817
• Muttern zur Befestigung des Messgeräts am Adapterflansch beiliegend
13122 Adapterflansch mit Stehbolzen für höhere Druckstufen

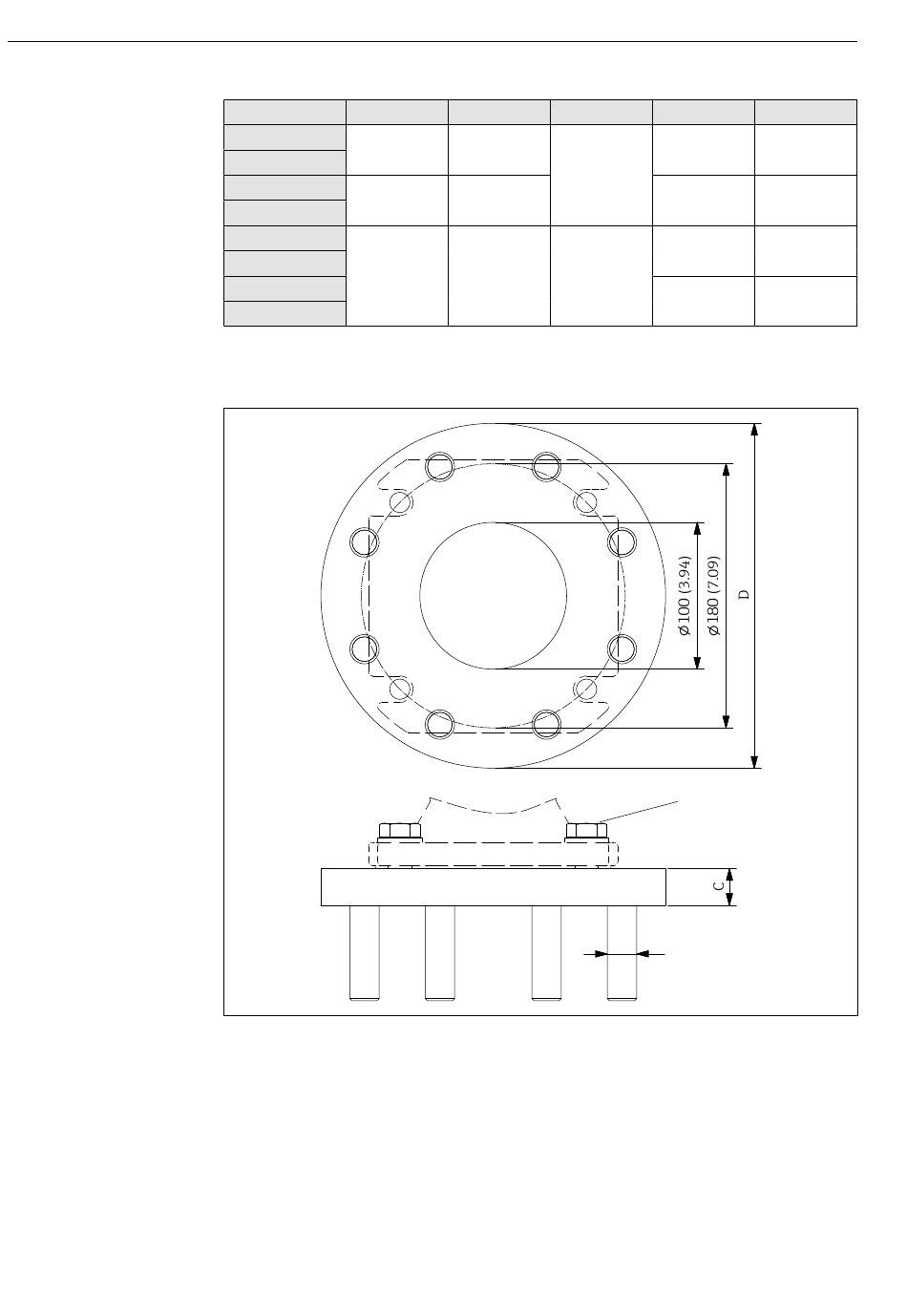

42 Adapterflansch (hier Beispiel DN100 PN25/40). Maßeinheit mm (in)
• Bestellnummer:
71301826 (DN100, PN25/40, EN1092-1, Edelstahl 316Ti, 7 kg (15.4 lb))
71301829 (DN100, PN25/40, EN1092-1, Stahl, 7 kg (15.4 lb))
71301831 (4", 300lbs, ASME B16.5, Edelstahl 316Ti, 11 kg (24.3 lb))
71301833 (4", 300lbs, ASME B16.5, Stahl, 11 kg (24.3 lb))
71301834 (4", 600lbs, ASME B16.5, Edelstahl 316Ti, 16 kg (35.3 lb))
71301835 (4", 600lbs, ASME B16.5, Stahl, 16 kg (35.3 lb))
A B
22 (0.87) M16
22 (0.87)
22,4 (0.88) UNC 5/8"
Silopilot FMM20
C D
22 (0.87) 285 (11.22)
24 (0.94) 340 (13.39)
25,4 (1) 279,4 (11)
28,6 (1.13) 342,9 (13.5)
B
A
0000000241
