Endress+Hauser Silopilot FMM20 Kurzanleitung

Endress+Hauser Silopilot FMM20 Kurzanleitung

Elektromechanisches lotsystem
Vorschau ausblenden Andere Handbücher für Silopilot FMM20:

Werbung

Quicklinks

Diese Anleitung herunterladen

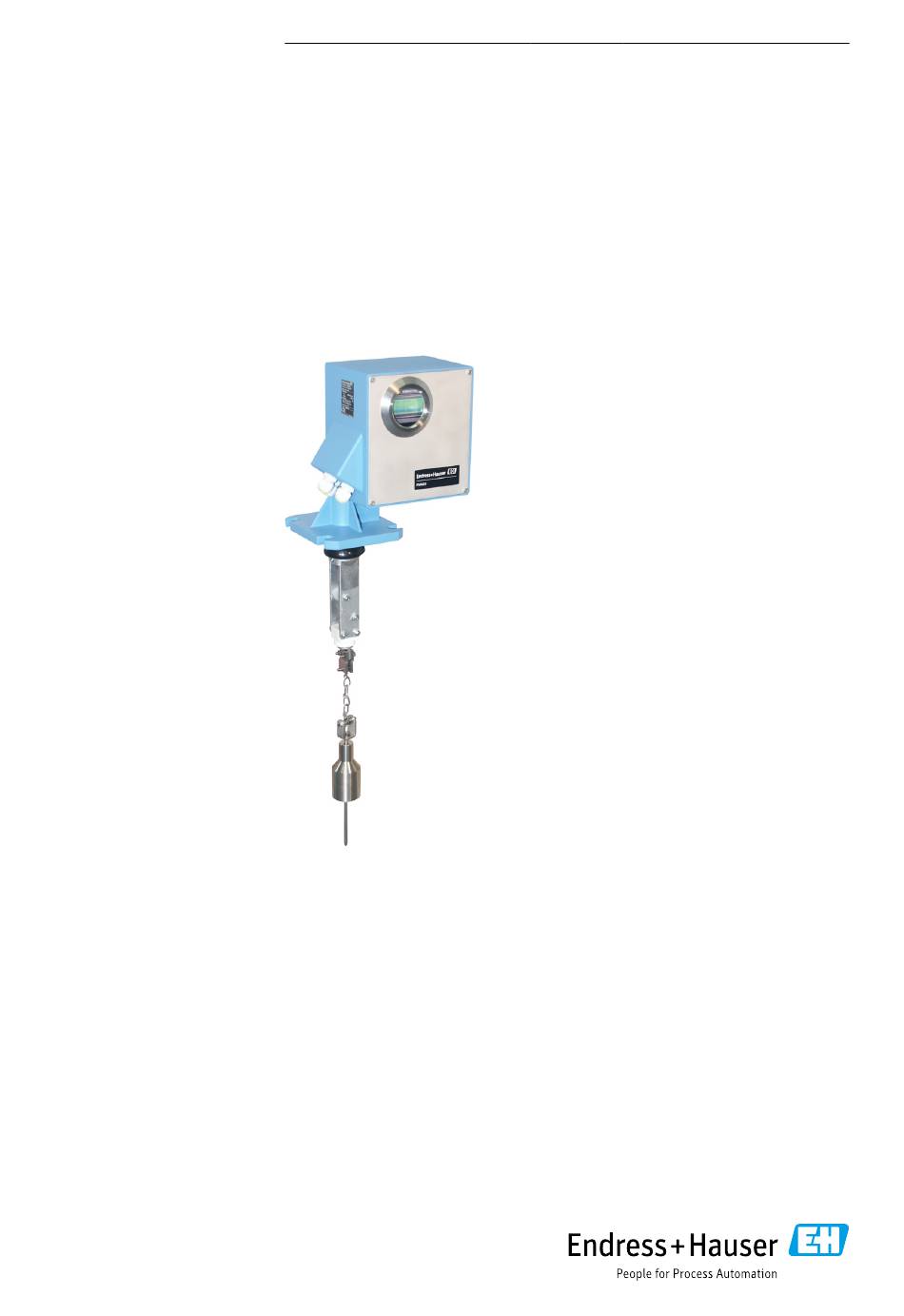

KA01692F/97/DE/01.24-00
71651645
2024-05-15
Products
Kurzanleitung
Silopilot FMM20
Elektromechanisches Lotsystem
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Silopilot FMM20

Inhaltszusammenfassung für Endress+Hauser Silopilot FMM20

  • Seite 1 Silopilot FMM20 Elektromechanisches Lotsystem Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiphant FTL41 Silopilot FMM20 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser Endress+Hauser...
  • Seite 3 Silopilot FMM20 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 Symbole .
  • Seite 4 Hinweise zum Dokument Silopilot FMM20 Hinweise zum Dokument 1�1 Symbole 1�1�1 Sicherheitssymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 5 Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung.
  • Seite 6 Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Warenannahme DELIVERY NOTE...
  • Seite 7 Alle Angaben zum Messgerät und eine Übersicht zum Umfang der mitgelie- ferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen 4�1...
  • Seite 8 Montage Silopilot FMM20 Montage 6�1 Montagebedingungen 0000000337 1 Montageposition Abstand zum Befüllstrom, Einbauten, Verstrebungen oder Wächten Umgebungstemperatur Prozesstemperatur Montageposition • Fühlgewicht vor Verschüttung schützen. • Messband vor Beschädigung schützen. • Montageort mit möglichst freier Messstrecke wählen. • Abstreiferlänge so wählen, dass sich das Fühlgewicht während des gesamten Messvorgangs frei bewegen kann.
  • Seite 9 Silopilot FMM20 Montage • Maximale Temperatur ab Unterkante Prozessadapter: +70 °C (+158 °F) • Zubehör →  TI00421F 6�2 Gerät montieren 6�2�1 Benötigtes Werkzeug • Zum Öffnen des Geräts: • Für den Prozessanschluss: Entsprechendes Montagewerkzeug • Für das Fühlgewicht: SW10 6�2�2 Gerät vorbereiten •...
  • Seite 10 Montage Silopilot FMM20 • Bei großen Fühlgewicht (beispielsweise Schwimmer): Bauliche Möglichkeiten nutzen beziehungsweise schaffen und vor dem Einbau die Bandein- fassung entsprechend weit absenken. 0000000339 3 Fühlgewicht montieren 6�2�3 Gerät montieren Messgerät auf den Prozessanschluss aufsetzen und so ausrichten, dass •...
  • Seite 11 Silopilot FMM20 Montage 6�2�4 Einbaumaße 225 (8.86) 260 (10.24) 147 (5.79) 205 (8.07) 100 (3.94) (1.18) 0000000322 4 Einbaumaße. Maßeinheit mm (in) Die Abstreiferlänge (L) ist abhängig von der gewählten maximalen Stutzenhöhe: • 225 mm (8.86 in), Bestellmerkmal "Maximale Stutzenhöhe; Abstreifer", Option A oder B •...
  • Seite 12 Elektrischer Anschluss Silopilot FMM20 6�3 Montagekontrolle ̃ Ist das Gerät unbeschädigt (Sichtkontrolle)? ̃ Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur ̃ Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? ̃ Ist das Gerät gegen Nässe und direkte Sonneneinstrahlung ausreichend geschützt? ̃...
  • Seite 13 Silopilot FMM20 Elektrischer Anschluss HINWEIS • Die maximale thermische Belastung der eingeführten Kabel und Leitungen ist zu beachten. • Die Verschraubung ist nur für den Anschluss von festverlegten Kabeln und Leitungen zugelassen. Eine entsprechende Zugentlastung ist vom Betreiber sicherzustellen. • Die Kabelverschraubung ist so anzubringen, dass sie vor mechanischer Beschädigung ge- schützt ist (Grad der mechanischen Gefahr „niedrig“...
  • Seite 14 Elektrischer Anschluss Silopilot FMM20 7�3�2 Gerät anschließen 0000000302 6 Klemmenbelegung Gehäusedeckel der Elektronikseite (großer Deckel) abschrauben. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungsring nicht aus der Kabeleinführung entfernen. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
  • Seite 15 Silopilot FMM20 Elektrischer Anschluss 7�4�2 Signaleingang Bestellmerkmal Klemmenbelegung Ohne Eingang 1 (aktiv) Eingang 2 (aktiv) (‒) Eingang 1 (passiv) Eingang 2 (passiv) • Kontaktbelastbarkeit: - aktiv: 12 ... 24 V - passiv: Schaltkontakt max. 30 V DC / 300 mW • Ein Eingang kann nur wahlweise aktiv oder passiv belegt werden.
  • Seite 16 Elektrischer Anschluss Silopilot FMM20 7�4�5 Optokopplerausgang Bestellmerkmal Klemmenbelegung Ausgang Option C • Kontaktbelastbarkeit: max. 30 V DC / 10 mA 7�5 Schutzart sicherstellen Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen. Sämtliche Gehäuseschrauben fest anziehen.
  • Seite 17 Silopilot FMM20 Bedienungsmöglichkeiten Bedienungsmöglichkeiten 0000000312 7 Bedienungsmöglichkeiten Bedientasten zur Parametrierung Taste für den manuellen Start einer Messung Externe Taste für den manuellen Start einer Messung 8�1 Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8�1�1 Betriebsanzeige M e s s w e r t M e s s w e r t       6 6 3 3 . . 4 4 2 2 % % _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ −...
  • Seite 18 Bedienungsmöglichkeiten Silopilot FMM20 Bedienoptionen Taste Bedeutung Wechsel in die Gruppenauswahl 00, 01, ... Keine Funktion • Die Betriebsanzeige entspricht grundsätzlich der Messwertanzeige (Funktion 000). • Die Betriebsanzeige erscheint automatisch nach der Aufstartprozedur, erst jetzt kann ein Messvorgang gestartet werden. • Bei der ersten Inbetriebnahme erscheinen einmalig die Funktion 060 "Sprache" und die Funktion 083 "Längeneinheit", anschließend erscheint die Messwertanzeige.
  • Seite 19 Silopilot FMM20 Bedienungsmöglichkeiten Bedienoptionen Taste Bedeutung Verschiebt die aktive Funktionsgruppe nach unten Verschiebt die aktive Funktionsgruppe nach oben Wechsel in die aktive Funktionsgruppe 8�1�3 Editieransicht Eingabe eines Werts Auswahl eines Werts A b g l e i c h l e e r A b g l e i c h l e e r ...
  • Seite 20 Bedienungsmöglichkeiten Silopilot FMM20 Editieroptionen Die folgenden Zeichen stehen beim Editieren zur Auswahl: • Zahlenwerte: 0 - 9 und "." (Punkt) als Trennungszeichen in der gewählten Einheit • Messstellenbezeichnung (Funktion 080): zusätzlich Buchstaben A - Z und "-" (Minus) • Navigationszeichen: - "←"...
  • Seite 21 Silopilot FMM20 Inbetriebnahme • Bei der Verriegelung über den Freigabecode wird ebenfalls das Lock-Symbol angezeigt, allerdings ist der Freigabecode 074 ungleich 100. • Schreibschutz aufheben via Freigabecode → Betriebsanleitung Inbetriebnahme 9�1 Installations- und Funktionskontrolle Installations- und Funktionskontrolle • Checkliste "Montagekontrolle" • Checkliste "Anschlusskontrolle"...
  • Seite 22 Inbetriebnahme Silopilot FMM20 9�3�1 Grundabgleich Anpassung an die Anwendung (zum Beispiel Voll- und Leerabgleich) 0000000341 11 Parameter des Grundabgleichs Abgleich leer Blockdistanz Abgleich voll Distanz Restvolumen Füllstand/Volumen Sicherheitsabstand Min. Sicherheit Abgleich leer Eingabe des Abstands vom Montageflansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (= Nullpunkt) in Funktion Abgleich leer 001:...
  • Seite 23 Silopilot FMM20 Inbetriebnahme Fühlgewicht Abstreifer 230 mm 500 mm 1000 mm B - E, N 0,72 m (28.35 in) 1,02 m (40.16 in) 1,52 m (59.84 in) 1,22 m (48.03 in) 1,52 m (59.84 in) 2,02 m (79.53 in) 0,82 m (32.28 in) 1,12 m (44.09 in) 1,62 m (63.78 in) 0,63 m (24.80 in) 0,93 m (36.61 in) 1,43 m (56.30 in) 71629601/ 71629605 0,77 m (30.31 in) 1,07 m (42.13 in) 1,57 m (61.81 in) Abgleich voll Eingabe des Abstands vom minimalen Füllstand (=Nullpunkt) bis zum maximalen Füllstand...
  • Seite 24 Inbetriebnahme Silopilot FMM20 Die minimale Zeit für einen Messzyklus in Abhängigkeit vom Messbereich ist zu beachten. 0000000335 12 Minimale Zeit für einen Messzyklus Mr Messbereich (in Meter) Tm Minimale Zeit für einen Messzyklus (in Minuten) Zeiteinheit Eingabe der Einheit des Zeitintervalls (siehe Funktion 021) in Funktion Zeiteinheit 022: • h (Stunde(n)) •...
  • Seite 25 Silopilot FMM20 Inbetriebnahme Hochlauflänge Eingabe der Länge, die das Fühlgewicht in der Betriebsart "kurz" (siehe Funktion 023) nach oben fährt, in Funktion Hochlauflänge 028: Wertebereich: 1 m ... Abgleich leer - 1 m (bzw. umgerechneter Wert in Feet/Inch) 9�3�2 Stromausgang Strombereich Auswahl des Bereichs des Stromausgangs (siehe Funktion 030) in Funktion Strombereich 033: •...
  • Seite 26 Inbetriebnahme Silopilot FMM20 Zur Startseite Eingabe einer Zeit bis zum Rücksprung in die Messwertanzeige (000) in Funktion Zur Start- seite 061: Wertebereich: 3 ... 9999 Sekunden Default: 100 Nachkommastellen Auswahl der Anzahl der Nachkommastellen (u.a. für die Messwertanzeige (000)) in Funktion Nachkommastellen 062: •...
  • Seite 27 Silopilot FMM20 Inbetriebnahme Impulswertigkeit Eingabe der Ablauflänge (eingestellter Wert x 2,5 cm) pro Impuls am Zählausgang in Funkti- on Impulswertigkeit 015: Wertebereich: 1 ... 20 (2,5 ... 50 cm bzw. umgerechneter Wert in Feet/Inch) Default: 1 Zählimpulslänge Eingabe der Zählimpulslänge (Wertebereich abhängig von der Impulswertigkeit in Funktion 015) in Funktion Zählimpulslänge 016:...
  • Seite 28 Inbetriebnahme Silopilot FMM20 Längeneinheit Auswahl der Längeneinheit (Grundlage für alle Anzeige- und Eingabewerte, mit Ausnahme der technischen Einheit (TE), sofern diese angewählt wurde) in Funktion Längeneinheit 083: • m (Meter) • ft (Feet) • in (Inch) 9�3�7 Linearisierung Füllstand/Volumen Auswahl des Anzeigewerts der Messwertanzeige (000) in Funktion Füllst�/Volumen 050: •...
  • Seite 29 Silopilot FMM20 Inbetriebnahme [mA] [mA] [mA] [mA] 110% 110% 110% 110% (041) -10% -10% -10% -10% 0000000261 14 Verhalten des Stromausgangs im Fehlerfall 3,6 mA 22 mA MIN (0/3.6mA) MAX (22mA) halten anwenderspez. Strom bei Alarm Eingabe eines anwenderspezifischen Stromwerts im Fehlerfall (siehe Funktion 040) in Funk- tion Strom bei Alarm 041: Wertebereich: 0 ...
  • Seite 30 Inbetriebnahme Silopilot FMM20 Im Sicherheitsabstand Auswahl des Alarmverhaltens beim Erreichen des Sicherheitsabstands (wenn in Funktion 043 "Sicherheitsabstand" ein Wert größer Null eingegeben wurde) in Funktion Im Sicherheitsab- stand 044: • Warnung • Alarm In Min� Sicherheit Auswahl des Alarmverhaltens beim Erreichen der Min. Sicherheit (wenn in Funktion 042 "Min.
  • Seite 31 Silopilot FMM20 Inbetriebnahme Tastenverriegelung ein- und ausschalten → 20 Fehler zurücksetzen Löschen der angezeigten Fehler in Funktion Lösche Fehler 072: • beibehalten: Fehler werden nicht gelöscht. • lösche letzten: Letzter Fehler wird gelöscht. • lösche aktuellen: Aktueller Fehler wird gelöscht.
  • Seite 32 Inbetriebnahme Silopilot FMM20 Simulationswert Eingabe eines Simulationswerts der in Funktion 026 gewählten Simulationsart in Funktion Simulationswert 027: • 0 ... 99 m (Füllstand) • 0 ... 22,00 mA (Strom) • 0 ... 100000 (Volumen) Endress+Hauser...
  • Seite 33 Silopilot FMM20 Endress+Hauser...
  • Seite 34 Silopilot FMM20 Endress+Hauser...
  • Seite 35 Silopilot FMM20 Endress+Hauser...
  • Seite 36 *71518769* 71518769 www.addresses.endress.com...
