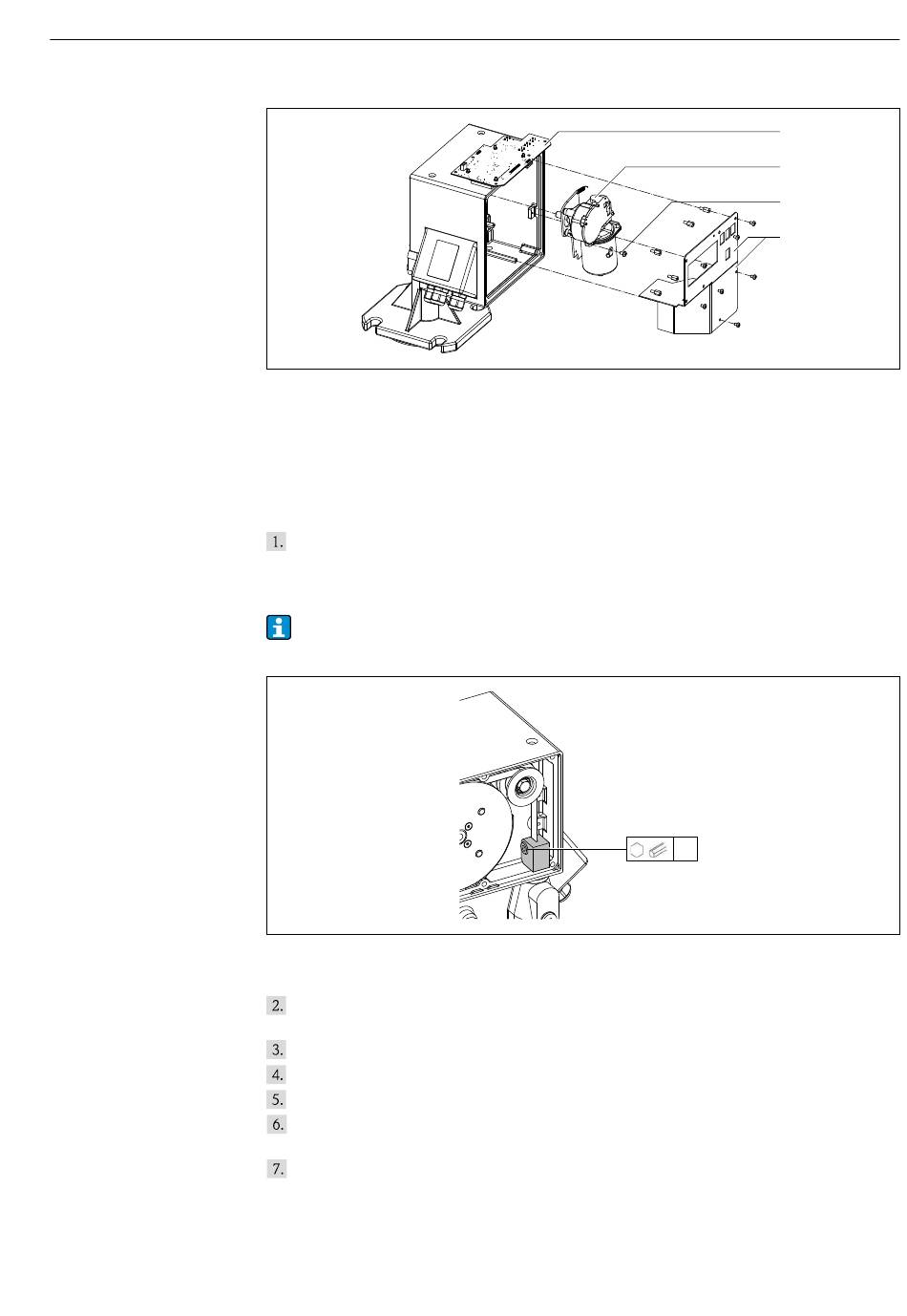

1233 Auswechseln der Motor-Getriebe-Einheit
37 Auswechseln der Motor-Getriebe-Einheit
1 Leiterplatte FMM20_C (Prozessor)
2 Motor-Getriebeeinheit
3 Halteschelle Motoranschlussleitung
4 Elektronikabdeckung
Auswechseln der Motor-Getriebe-Einheit
Fühlgewicht in der Messart "Handbetrieb" (020) ein kurzes Stück nach unten fahren,
damit das Messband und damit die Antriebswelle entlastet wird, anschließend das
Fühlgewicht oder das Messband fixieren.
Zur Fixierung steht ein entsprechender Messbandstopper als Zubehör zur Verfügung.
→ 71
38 Verwendung Bandstopper
Versorgungsspannung ausschalten, wenn das Fühlgewicht frei zugänglich ist. Ab-
klemmen der Netzleitung, wenn das Messgerät ausgebaut werden muss.
Schrauben der Abdeckbleche lösen und Abdeckungen entnehmen.
Stecker der Motoranschlussleitung (oben rechts) abziehen.
Abmessungen Kunststofffühlgewicht und Schwimmer
Leiterplatte FMM20_C (Prozessor+Display) lösen und vorsichtig auf das Gehäuse
legen (Leiterplatte ist noch mit 2 Flachkabeln mit der Elektronik verbunden).
Rückholfeder vorsichtig aushängen.
Reparatur
1
2
3
4
6.0
