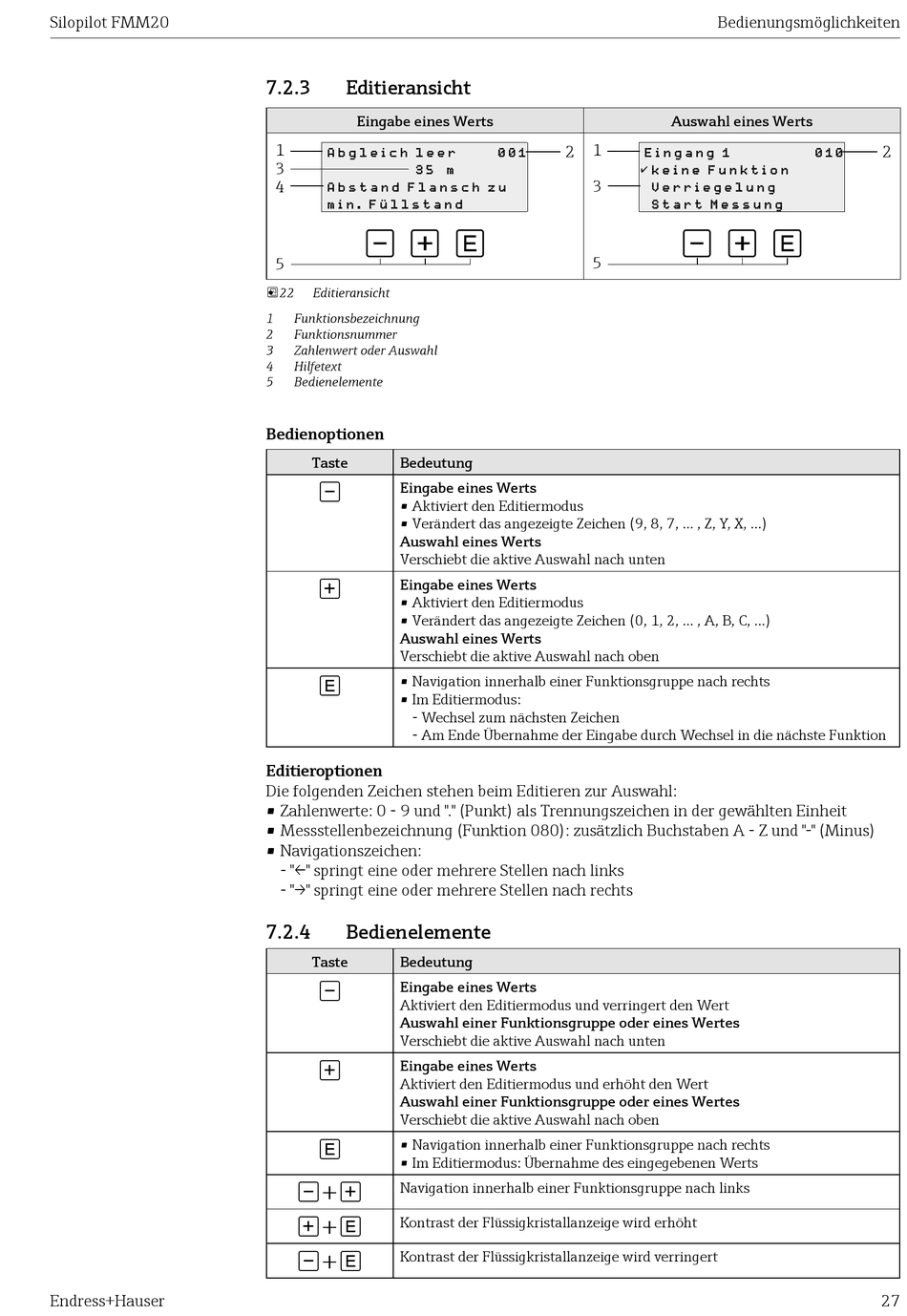

Endress+Hauser Silopilot FMM20 Betriebsanleitung Seite 27

Silopilot FMM20
Endress+Hauser
723 Editieransicht
Eingabe eines Werts
1
A b g l e i c h l e e r A b g l e i c h l e e r
3
3 3   m m
4
A b s t a n d F l a n s c h z u A b s t a n d F l a n s c h z u
m i n . F ü l l s t a n d m i n . F ü l l s t a n d
  
5
22 Editieransicht
1 Funktionsbezeichnung
2 Funktionsnummer
3 Zahlenwert oder Auswahl
4 Hilfetext
5 Bedienelemente
Bedienoptionen
Taste Bedeutung

Eingabe eines Werts
• Aktiviert den Editiermodus
• Verändert das angezeigte Zeichen (9, 8, 7, ... , Z, Y, X, ...)
Auswahl eines Werts
Verschiebt die aktive Auswahl nach unten

Eingabe eines Werts
• Aktiviert den Editiermodus
• Verändert das angezeigte Zeichen (0, 1, 2, ... , A, B, C, ...)
Auswahl eines Werts
Verschiebt die aktive Auswahl nach oben

• Navigation innerhalb einer Funktionsgruppe nach rechts
• Im Editiermodus:
- Wechsel zum nächsten Zeichen
- Am Ende Übernahme der Eingabe durch Wechsel in die nächste Funktion
Editieroptionen
Die folgenden Zeichen stehen beim Editieren zur Auswahl:
• Zahlenwerte: 0 - 9 und "." (Punkt) als Trennungszeichen in der gewählten Einheit
• Messstellenbezeichnung (Funktion 080): zusätzlich Buchstaben A - Z und "-" (Minus)
• Navigationszeichen:
- "←" springt eine oder mehrere Stellen nach links
- "→" springt eine oder mehrere Stellen nach rechts
724 Bedienelemente
Taste Bedeutung

Eingabe eines Werts
Aktiviert den Editiermodus und verringert den Wert
Auswahl einer Funktionsgruppe oder eines Wertes
Verschiebt die aktive Auswahl nach unten

Eingabe eines Werts
Aktiviert den Editiermodus und erhöht den Wert
Auswahl einer Funktionsgruppe oder eines Wertes
Verschiebt die aktive Auswahl nach oben

• Navigation innerhalb einer Funktionsgruppe nach rechts
• Im Editiermodus: Übernahme des eingegebenen Werts
+
Navigation innerhalb einer Funktionsgruppe nach links
+
Kontrast der Flüssigkristallanzeige wird erhöht
+
Kontrast der Flüssigkristallanzeige wird verringert
1
2
     
E i n g a n g  E i n g a n g 

k e i n e F u n k t i o n k e i n e F u n k t i o n
3
V e r r i e g e l u n g V e r r i e g e l u n g
S t a r t M e s s u n g S t a r t M e s s u n g
5
Bedienungsmöglichkeiten
Auswahl eines Werts
     
  
2
