Inbetriebnahme
38

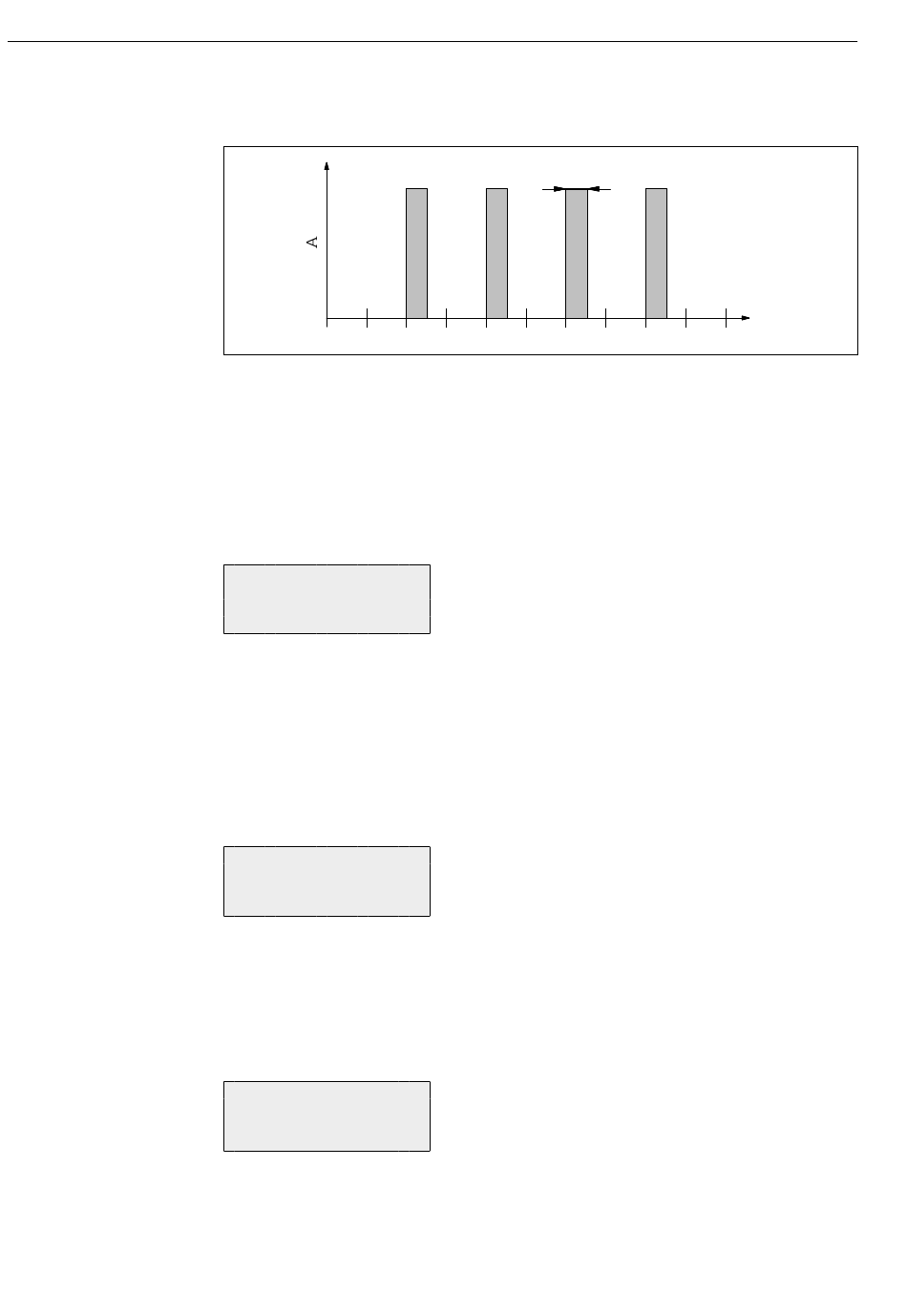

Beispiel Impulswertigkeit = 8:
Alle 0,2 m Ablauflänge gibt der voreingestellte Zählimpulsausgang zum Beispiel Relais 1
einen Zählimpuls aus (Eingabe Impulslänge in Funktion "Zählimpulslänge (016)").
0 0.1 0.2
27 Impulswertigkeit
A Zählimpuls
B Zählimpulslänge
C Ablauflänge Messband
8.4.4.4 Zählimpulslänge
Eingabe der Zählimpulslänge (Wertebereich abhängig von der Impulswertigkeit in Funkti-
on 015) in Funktion Zählimpulslänge 016:
Z ä h l i m p u l s l ä n g e Z ä h l i m p u l s l ä n g e
    m m s s
L ä n g e d e s L ä n g e d e s
Z ä h l i m p u l s e s Z ä h l i m p u l s e s
Wertebereich:
• 30 ... 100 ms (Impulswertigkeit = 1)
• 30 ... 250 ms (Impulswertigkeit = 2)
• 30 ... 400 ms (Impulswertigkeit = 3)
• 30 ... 550 ms (Impulswertigkeit = 4 ... 20)
Default: 50 ms
8.4.4.5 Rückstellimpuls
Eingabe der Länge des Rückstellimpulses bei gewählter Relaisausgangsfunktion 014
"Rückstellimpuls" in Millisekunden in Funktion Rückstellimpuls 019:
R ü c k s t e l l i m p u l s R ü c k s t e l l i m p u l s
3 3     m m s s
L ä n g e d e s L ä n g e d e s
R ü c k s t e l l i m p u l s e s R ü c k s t e l l i m p u l s e s
Wertebereich: 30 ... 1000 ms
Default: 300 ms
8.4.5 Eingänge
8.4.5.1 Eingang 1
Auswahl des Verhaltens des Eingang 1 in Funktion Eingang 1 010:
E i n g a n g  E i n g a n g 

k e i n e F u n k t i o n k e i n e F u n k t i o n
V e r r i e g e l u n g V e r r i e g e l u n g
S t a r t M e s s u n g S t a r t M e s s u n g
Auswahl:
• keine Funktion
• Verriegelung
Liegt am Eingang 1 ein Signal an, ist der FMM für weitere Messungen gesperrt. Das
Fühlgewicht wird ggf. in die obere Endlage gefahren, die Messung sofort abgebrochen.
0.3 0.4 0.5 0.6
    6 6
    9 9
     
