Inbetriebnahme
36
8.4.3.3 Anzeigetest
Aktivierung eines Tests des LC-Displays (alle Punkte werden für ca. 2 Sekunden angesteu-
ert) in Funktion Anzeigetest 063:
A n z e i g e t e s t A n z e i g e t e s t

a u s a u s
e i n e i n
Auswahl:
• aus
• ein
8.4.4 Ausgang
8.4.4.1 Relais Ausgang 1
Auswahl des Verhaltens des Relais 1 in Funktion Relais Ausgang 1 014:
R e l a i s A u s g .  R e l a i s A u s g . 

A l a r m A l a r m
G r e n z w e r t G r e n z w e r t
W a r t u n g s i n t e r v . W a r t u n g s i n t e r v .
Auswahl:
• Alarm
Relais schaltet, sobald ein Fehler erkannt wird.
• Wartungsinterv.
Relais schaltet, wenn der in der Funktion Wartungsintervall (024) eingestellte Wert
erreicht ist.
• Zählimpulse
Relais schaltet mit der in Funktion 015 eingestellten Impulswertigkeit und mit der in
Funktion 016 eingestellten Zählimpulslänge.
• Rückstellimpuls
Relais schaltet mit der in Funktion 019 eingestellten Rückstellimpulslänge vor einer
neuen Messung (beispielsweise zum Rücksetzen eines externen Zähler).
• Hochlauf
Relais schaltet beim Hochlaufen des Fühlgewichts.
• Obere Endlage
Relais schaltet, sobald die obere Endlage des Fühlgewichts (Ende der Messung) erreicht
wird.
• Messung aktiv
Relais schaltet während der gesamten Dauer eines Messzyklus.

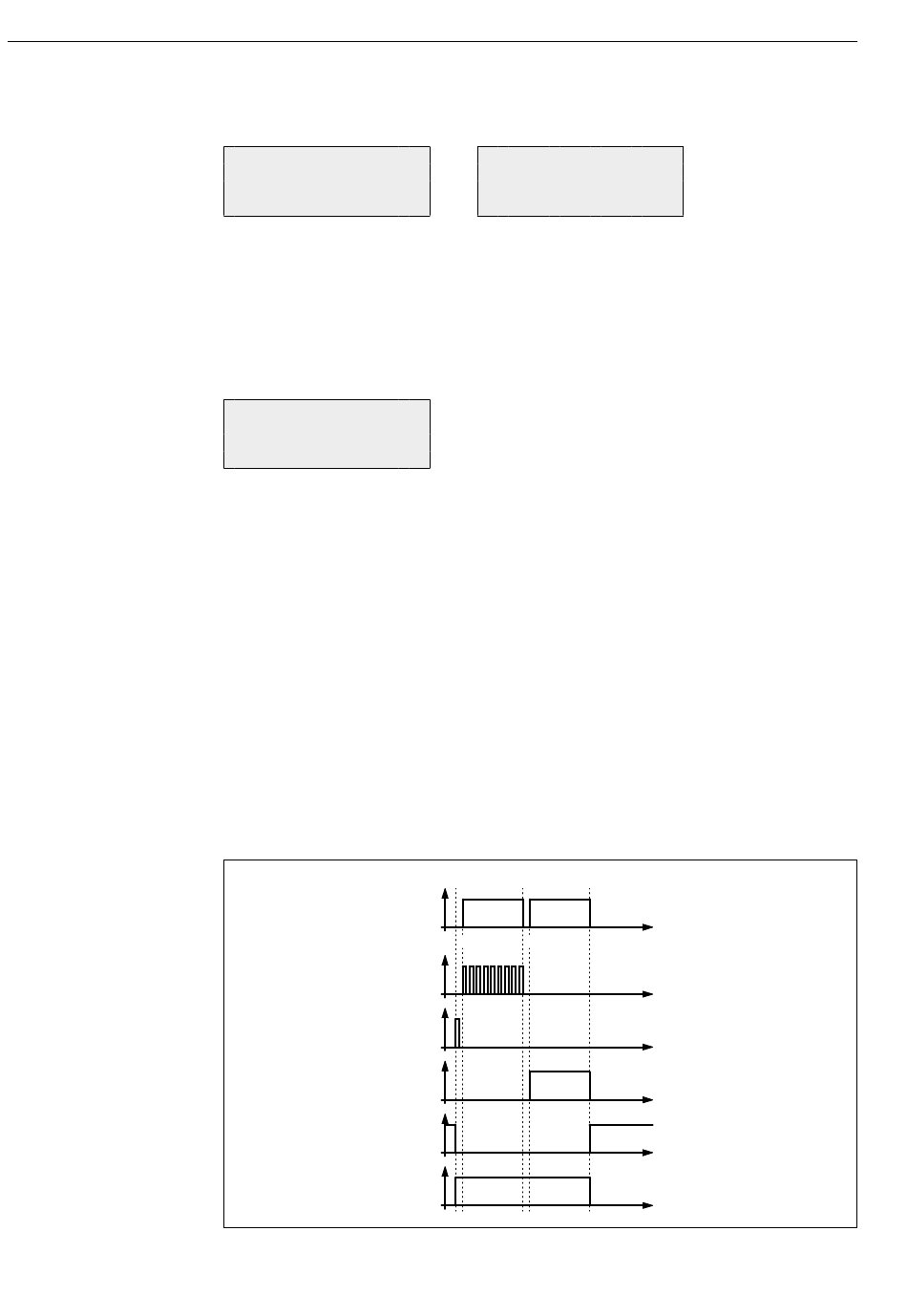

26 Programmierbare Relaisausgangsfunktionen
  6 6 3 3 ^ ^ _ _ " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " "
" " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " "
→
" " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " "
" " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " "
    4 4
1 3
a
2 4
b
c
d
e
f
Silopilot FMM20
5
