Endress+Hauser Silopilot FMM20 Betriebsanleitung Seite 17

Silopilot FMM20
Endress+Hauser
3
2
1

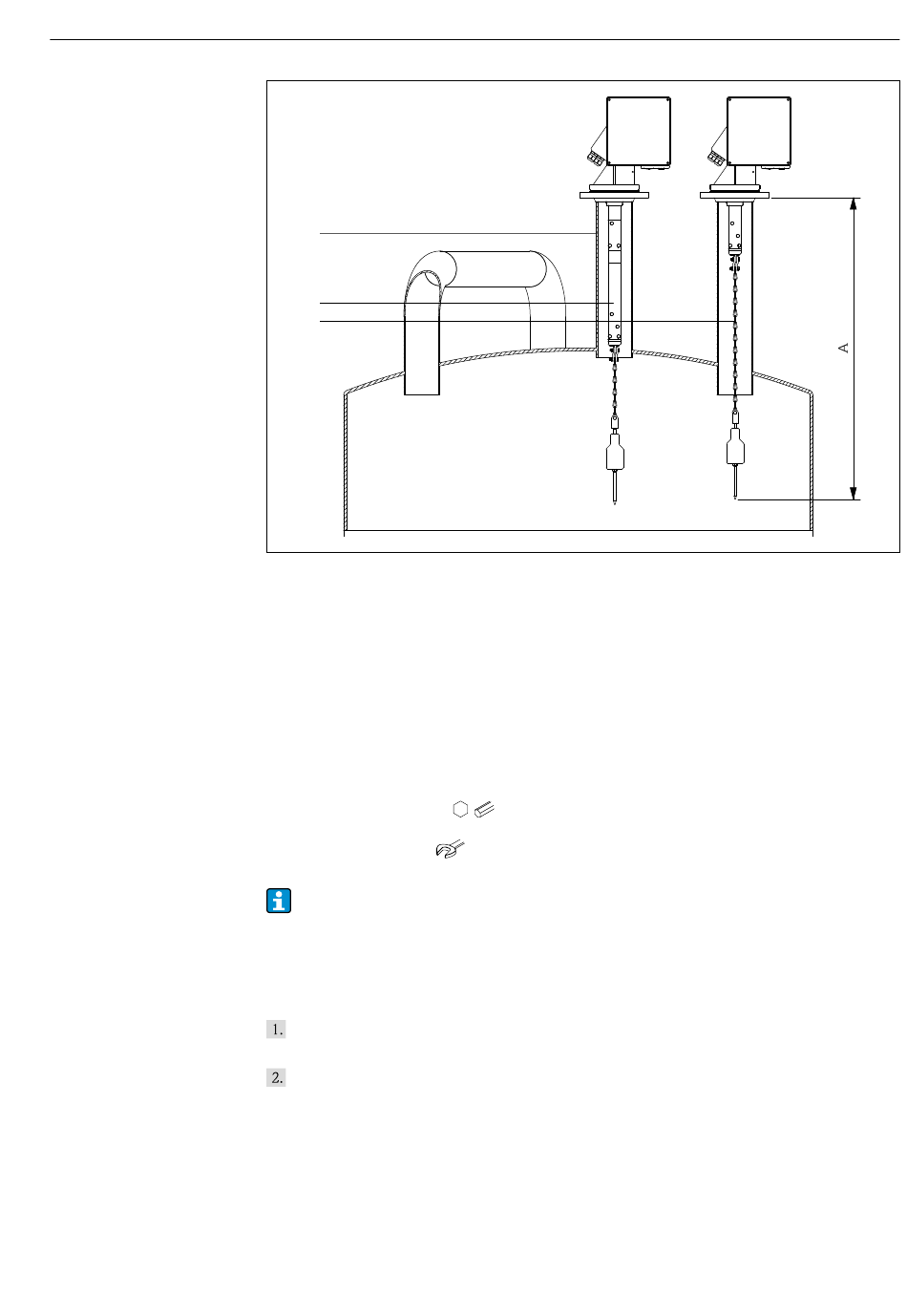

12 Montage auf Prozessstutzen
A Blockdistanz
1 Verlängerte Knotenkette
2 Abstreiferverlängerung
3 Vorhandener Prozessstutzen
5.2 Gerät montieren
5.2.1 Benötigtes Werkzeug
• Zum Öffnen des Geräts:
• Für den Prozessanschluss: Entsprechendes Montagewerkzeug
• Für das Fühlgewicht:
Zur Montage auf einem Standard-Gegenflansch DN100 PN16 (Lochmaße nach
EN 1092-1) werden zwei Ring- oder Maulschlüssel SW24 zur Montage der vier
M16-Schrauben benötigt.
5.2.2 Gerät vorbereiten
Sämtliche Reste der Transportverpackung entfernen.
Bei Geräteversion mit verlängertem Abstreifer (500/1000 mm):
Abstreifer montieren.
SW3
SW10
Montage
0000000300
17
