Produktbeschreibung
12

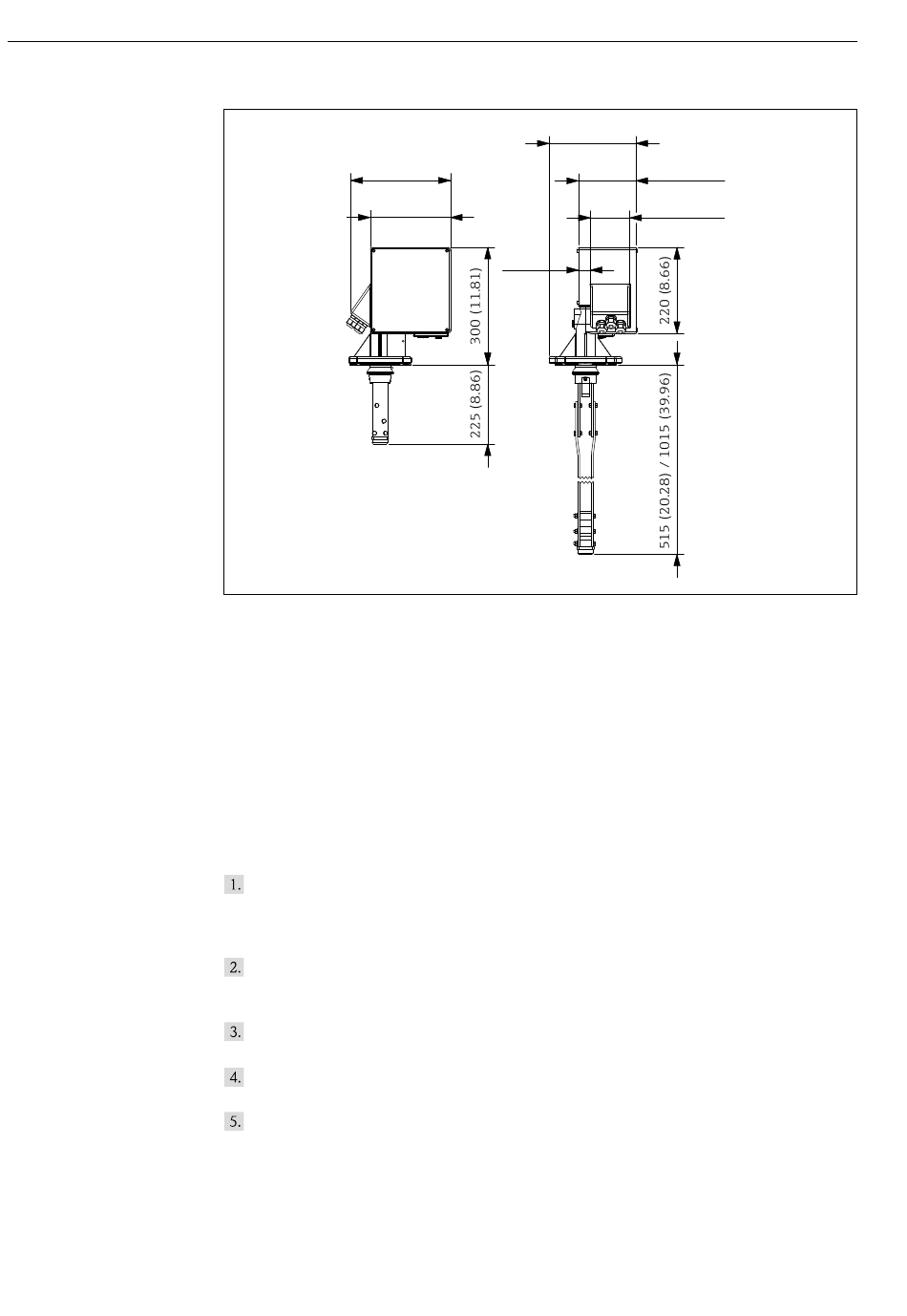

317 Gehäuseabmessungen
260 (10.24)
205 (8.07)
7 Gehäuseabmessungen. Maßeinheit mm (in)
Die Abstreiferlänge (L) ist abhängig von der gewählten maximalen Stutzenhöhe:
• 225 mm (8.86 in), Bestellmerkmal "Maximale Stutzenhöhe; Abstreifer", Option A oder
B
• 515 mm (20.28 in), Bestellmerkmal "Maximale Stutzenhöhe; Abstreifer", Option C
oder D
• 1015 mm (39.96 in), Bestellmerkmal "Maximale Stutzenhöhe; Abstreifer", Option E
oder F
32 Messprinzip
Der FMM arbeitet nach einem einfachen Messprinzip:
Mit Start einer Messung (manuell oder automatisch) wird ein Fühlgewicht motorbe-
trieben herabgelassen, der Abstreifer wird federbetätigt ein kleines Stück aus seiner
Endlage herausgeschoben. Während des Ablaufs läuft das Messband über ein Zählrad,
welches alle 2,5 cm einen Zählimpuls an die Elektronik abgibt.
Beim Auftreffen auf das Medium kippt der frei schwingende Motor aus seiner Arbeits-
position, in der er durch die Gewichtskraft des Fühlgewichts gehalten wird, in seine
Ruheposition. Diese wird von der Elektronik detektiert und der Motor abgeschaltet.
Das Fühlgewicht wird wieder heraufgezogen, hierbei werden erneut Zählimpulse de-
tektiert.
Erreicht das Fühlgewicht den FMM, zieht es den Abstreifer in seine obere Endlage, die
durch die Elektronik erkannt wird.
Der Motor wird abschaltet, der Messzyklus ist beendet und der von der
Parametrierung abhängige Messwert wird ausgegeben:
- Anzeigewert auf dem LC-Display
- Stromwert am 4-20 mA Stromausgang
- Schalten der Relais (zum Beispiel bei Funktion "obere Endlage" oder "Messung aktiv")
225 (8.86)
147 (5.79)
100 (3.94)
30
(1.18)
Silopilot FMM20
