5 Montage
5.1 Montagebedingungen
5.1.1 Montageposition
Montageort auf der Bunker- oder Silodecke so wählen, dass herabfallendes Füllgut beim
Befüllen oder herabstürzende Wächten das Fühlgewicht nicht verschütten und das Mess-
band nicht beschädigen können.
Form und Lage des Schüttkegels bzw. des Abzugtrichters im Behälter beachten. Die
Messstrecke nicht zu nahe an Einbauten und Verstrebungen vorbeiführen, damit das
Messband diese beim Pendeln des Fühlgewichts nicht streift.
Die Länge des Abstreifers so wählen, dass sich das Fühlgewicht beim Ab- oder Hochlauf
frei bewegen kann und nicht zum Beispiel an die Ränder eines Anschlussstutzens kommt.
Das Fühlgewicht sollte sich beim Ab- und Hochlauf mittig zwischen Behälterwand und
Füllstrom befinden.
Fehlmessungen können nicht ausgeschlossen werden, wenn das Fühlgewicht wäh-
rend der Messung nicht frei ablaufen kann.

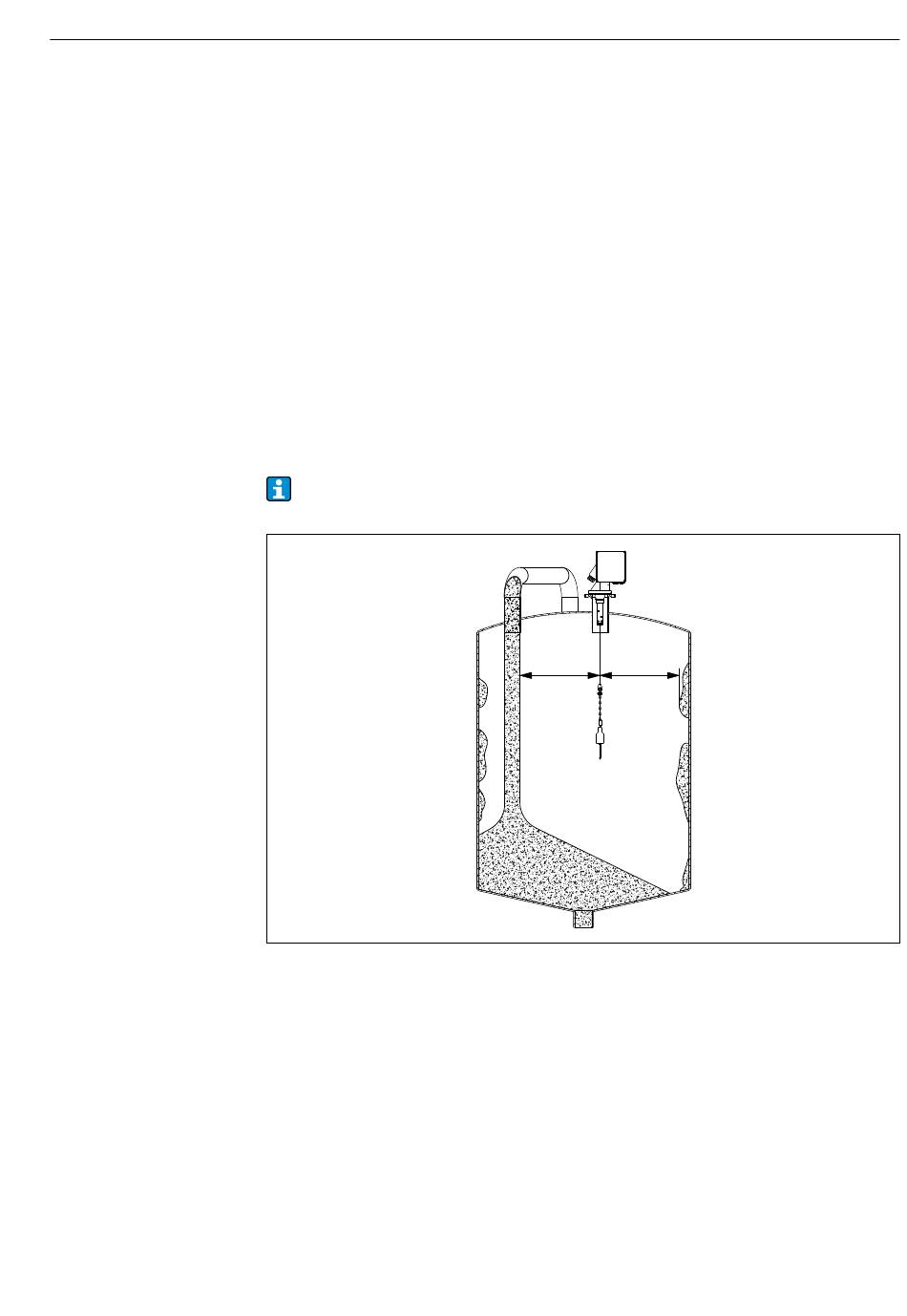

10 Montageposition
A Abstand
Das Messgerät wird standardmäßig auf einen Gegenflansch DN100 PN16 (Lochmaße
nach EN 1092-1) oder einen Flansch gleicher Anschlussmaße aufgesetzt. Der Gegen-
flansch muss genau waagerecht sein, damit das Messgerät ebenfalls waagerecht (maxi-
maler Neigungswinkel 2°) montiert werden kann.
A A
Montage
0000000303
