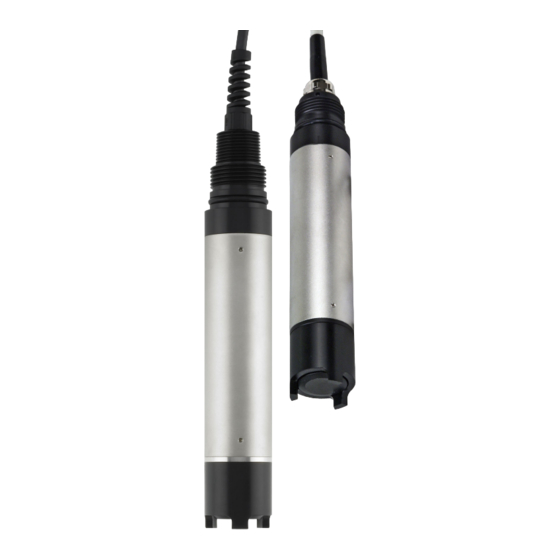

Endress+Hauser Oxymax COS61D Betriebsanleitung
Sensor für die messung von gelöstem sauerstoff mit memosens-protokoll
Vorschau ausblenden
Andere Handbücher für Oxymax COS61D:
- Betriebsanleitung (36 Seiten) ,
- Kurzanleitung (24 Seiten) ,
- Technische information (16 Seiten)
Verwandte Anleitungen für Endress+Hauser Oxymax COS61D
Inhaltszusammenfassung für Endress+Hauser Oxymax COS61D

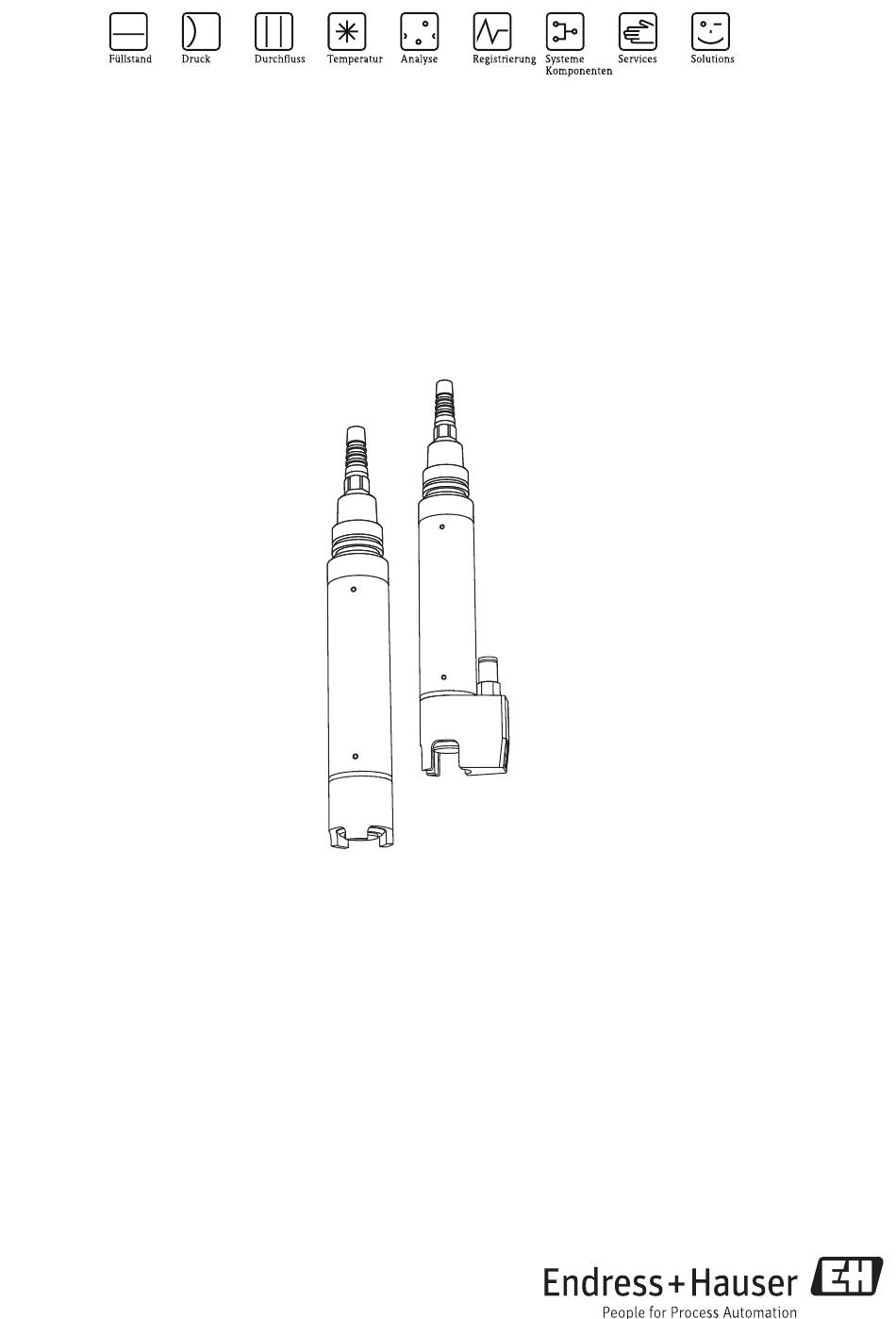

- Seite 1 Betriebsanleitung Oxymax COS61D Sensor für die Messung von gelöstem Sauerstoff Mit Memosens-Protokoll BA00460C/07/DE/13.12 71162646...
-
Seite 2: Warnhinweise
È ä Dieses Symbol steht für einen Querverweis auf eine bestimmte Seite (z.B. Seite 1). È å 2 Dieses Symbol steht für einen Querverweis auf eine bestimmte Abbildung (z.B. Abb. 2). Zusatzinformationen, Tipp erlaubt bzw. empfohlen verboten bzw. nicht empfohlen Endress+Hauser... -
Seite 3: Inhaltsverzeichnis
Oxymax COS61D Inhaltsverzeichnis Grundlegende Sicherheitshinweise . . . 4 Technische Daten ....28 Anforderungen an das Personal ....4 10.1 Eingang . -
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Oxymax COS61D Grundlegende Sicherheitshinweise Anforderungen an das Personal ► Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. ► Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. ► Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 5: Produktsicherheit
Oxymax COS61D Grundlegende Sicherheitshinweise VORSICHT Nicht abgeschaltete Reinigung während Kalibrierung oder Wartungstätigkeiten Verletzungsgefahr durch Medium oder Reiniger ► Schalten Sie eine angeschlossene Reinigung aus, bevor Sie einen Sensor aus dem Medium neh- men. ► Schützen Sie sich durch Schutzkleidung, -brille und -handschuhe oder andere geeignete Maß- nahmen, wenn Sie die Reinigungsfunktion prüfen wollen und deshalb die Reinigung nicht aus-... -
Seite 6: Identifizierung
Identifizierung Oxymax COS61D Identifizierung Produktseite und Konfigurator Einen gültigen und vollständigen Bestellcode können Sie im Internet mit dem Konfigurator erstel- len. Link zur Produktseite: www.products.endress.com/cos61d Bestellcode auflösen Auf der Produktseite rechts finden Sie folgende Auswahlmöglichkeiten: Klicken Sie auf "Configure this product". -
Seite 7: Montage
Oxymax COS61D Montage Montage Warenannahme, Transport, Lagerung ► Achten Sie auf unbeschädigte Verpackung! ► Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschä- digte Verpackung bis zur Klärung auf. ► Achten Sie auf unbeschädigten Inhalt! ► Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. Bewahren Sie die beschädigte Ware bis zur Klärung auf. -
Seite 8: Einbaulage
• Wählen Sie einen solchen Einbauort, der eine für die jeweilige Anwendung typische Sauerstoff- konzentration repräsentiert. Einbau 3.3.1 Messeinrichtung Eine komplette Messeinrichtung besteht mindestens aus: • Sauerstoffsensor Oxymax COS61D • Mehrkanal-Messumformer Liquiline CM44x • Sensorkabel, optional mit M12-Stecker • Armatur, z.B. Durchflussarmatur COA250, Eintaucharmatur CYA112 oder Wechselarmatur COA451 Optional: •... -
Seite 9: Installation Einer Messstelle
Abb. 4: Messeinrichtung (Beispiel) Sensorkabel Beckenrand mit Geländer Messumformer Liquiline CM44x Sauerstoffsensor Oxymax COS61D Flexdip CYH112 Flexdip CYA112 3.3.2 Installation einer Messstelle Montieren Sie beim Eintauchbetrieb einzelne Baugruppen abseits vom Becken auf festem Untergrund. Nehmen Sie nur die Endmontage am vorgesehenen Einbauort vor. -
Seite 10: Einbaubeispiele
Montage Oxymax COS61D Einbaubeispiele 3.4.1 Eintauchbetrieb Universalarmaturenhalterung und Kettenarmatur Für große Becken, wo ein ausreichender Montageabstand vom Beckenrand nötig ist (insbesondere Belebungsbecken), empfiehlt sich der Einbau mittels Standsäule und Kettenarmatur. Durch die freie Pendelmöglichkeit der Eintaucharmatur sind Vibrationen der Standsäule praktisch ausgeschlossen. - Seite 11 Oxymax COS61D Montage Universalarmaturenhalterung und fest montiertes Tauchrohr Vorzuziehende Einbauart bei starker bzw. turbulenter Strömung (> 0,5 m/s) des Mediums in Becken oder offenen Gerinnen ist die Befestigung über Standsäule und fest montiertem Tauchrohr. Bei sehr starker Anströmung kann zusätzlich ein zweites Querrohr mit eigenem Rohrhalter mon- tiert werden.
- Seite 12 Montage Oxymax COS61D Beckenrandbefestigung mit Tauchrohr Für die einfache Befestigung an Becken- oder Gerinnewandungen empfiehlt sich die Pendelhalte- rung des Tauchrohrs. Dazu können Sie die Armatur optional mit Schwimmkörper einsetzen. a0013693 Abb. 8: Beckenrandbefestigung Pendelhalterung CYH112 Armatur Flexdip CYA112 Schwimmkörper von Armatur CYA112 Sensor Oxymax Schwimmkörper...
- Seite 13 Oxymax COS61D Montage 3.4.2 Durchflussarmatur COA250 Die Durchflussarmatur COA250 mit automatischer Selbstentlüftung ist für den Einsatz in Rohrlei- tungen oder an Schlauchanschlüssen geeignet. Der Zulauf ist an der Armatur unten, der Ablauf oben (Anschlussgewinde G¾). Der Einbau in eine Rohrleitung erfolgt durch die Verwendung zweier 90˚-Rohrwinkel zum Zulauf der Armatur (→...
-
Seite 14: Einbaukontrolle
Montage Oxymax COS61D Einbaukontrolle ► Sensor und Kabel unbeschädigt? ► Haben Sie die richtige Einbaulage eingehalten? ► Ist der Sensor in eine Armatur eingebaut und hängt nicht frei am Kabel? ► Vermeiden Sie eindringende Feuchtigkeit, indem Sie die Schutzkappe auf die Armatur setzen. -
Seite 15: Verdrahtung
Oxymax COS61D Verdrahtung Verdrahtung WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ► Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ► Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 16: Gerätebeschreibung
Gerätebeschreibung Oxymax COS61D Gerätebeschreibung Aufbau des Sensors a0013516 Abb. 14: Sensoraufbau Sensorkabel Sensorschaft O-Ring Schutzkorb Einschraubgewinde Detektor Emitterdiode Fluoreszenzkappe Der Sensor besteht aus folgenden Funktionseinheiten: • Sensorschaft • Sensorkopf mit Optik (Emitter und Detektor) • Fluoreszenzkappe • Schutzkorb • Alternativ zum Schutzkorb können Sie einen Sprühkopf COR3 (s. "Zubehör") für den Eintauch- betrieb mit Reinigung verwenden. -
Seite 17: Funktionsweise
Oxymax COS61D Gerätebeschreibung Funktionsweise 5.2.1 Memosens-Technologie Nach Anschluss an den Messumformer werden die im Sensor gespeicherten Daten digital gelesen. Über das entsprechende DIAG-Menü können Sie diese Daten abrufen. Digitale Sensoren speichern u. a. folgende Daten: • Herstellerdaten – Seriennummer – Bestellcode –... -
Seite 18: Kalibrierung
Gerätebeschreibung Oxymax COS61D Kalibrierung Bei der Kalibrierung wird der Messumformer an die charakteristischen Kennwerte des Sensors angepasst. Normalerweise ist keine weitere Kalibrierung nowendig, außer bei: • Fluoreszenzkappenwechsel Die Kalibrierung kann auch z.B. im Rahmen einer Anlagenüberwachung zyklisch (in typischen Zeit- abständen, abhängig von der Betriebserfahrung) kontrolliert oder erneuert werden. -
Seite 19: Berechnungsbeispiel Für Den Kalibrierwert
Oxymax COS61D Gerätebeschreibung 5.3.3 Berechnungsbeispiel für den Kalibrierwert Zur Kontrolle kann der zu erwartende Kalibrierwert (Messumformer-Anzeige) mit nachfolgendem Beispiel berechnet werden (die Salinität ist hierbei 0). Ermitteln Sie: – die Umgebungstemperatur für den Sensor (Lufttemperatur bei Kalibrierart "Luft", Wasser- temperatur bei Kalibrierart "Luftgesättigtes Wasser") –... - Seite 20 Gerätebeschreibung Oxymax COS61D Berechnen Sie den Faktor L: Relativer Luftdruck bei Kalibrierung ------------------------------------------------------------------------ 1013 hPa Berechnen Sie den Kalibrierwert C: C = S Beispiel • Luftkalibrierung bei 18 ˚C (64 ˚F), Ortshöhe 500 m (1650 ft) über NN, aktueller Luftdruck 1009 hPa (405 inH •...
-
Seite 21: Inbetriebnahme
Oxymax COS61D Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • der Sensor korrekt eingebaut wurde • der elektrische Anschluss richtig ist. Bei Verwendung einer Armatur mit automatischer Reinigung kontrollieren Sie den korrekten Anschluss des Reinigungsmediums (z.B. Wasser oder Luft). -
Seite 22: Wartung
Wartung Oxymax COS61D Wartung In regelmäßigen Abständen müssen Sie Wartungstätigkeiten durchführen. Legen Sie dazu die Wartungszeitpunkte im Voraus in einem Betriebstagebuch oder einem Betriebs- kalender fest. Der Wartungszyklus hängt im Wesentlichen ab: • von der Anlage • den Einbaubedingungen und •... -
Seite 23: Reinigung Der Optik
Oxymax COS61D Wartung 7.1.2 Reinigung der Optik Die Reinigung der Optik ist nur notwendig, wenn Medium durch eine defekte Fluoreszenzkappe eingedrungen ist. Zur Reinigung gehen Sie wie folgt vor: Schrauben Sie Schutzkorb und Fluoreszenzkappe vom Sensorkopf. Säubern Sie die optische Fläche vorsichtig mit einem weichen Tuch bis der Belag vollständig entfernt ist. -
Seite 24: Zubehör
Zubehör Oxymax COS61D Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Service oder Ihre Vertriebs- zentrale. Anschlusszubehör Memosens-Datenkabel CYK11 • Verlängerungskabel für digitale Sensoren mit Memosens-Protokoll •... -
Seite 25: Reinigung Und Kalibrierung
Oxymax COS61D Zubehör Reinigung und Kalibrierung Druckluftreinigung für COSXX • Anschluss: 6/8 mm oder 6,35 mm (¼") • Werkstoffe: POM/V4A • Bestellnummern – 6/8 mm: 71110801 – 6,35 mm (¼"): 71110802 Kompressor • Für Druckluftreinigung • 230 V AC Best.-Nr. 71072583 •... -
Seite 26: Störungsbehebung
Störungsbehebung Oxymax COS61D Störungsbehebung Fehlersuchanleitung Problem Prüfung Behebung Netzspannung am Messumformer? Netzspannung anlegen Sensor richtig angeschlossen? richtigen Anschluss herstellen Keine Anzeige, keine Sensorreaktion Mediumsanströmung vorhanden? Anströmung herstellen Belagbildung an der Fluoreszenzkappe? Sensor reinigen Bei optionalem M12-Stecker: Feuchtigkeit Reinigen (Reinigungsalkohol) und trock-... -
Seite 27: Ersatzteile
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestim- mungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsbe- rührend sind, in einer bestimmten Art und Weise umzugehen. -
Seite 28: Technische Daten
Technische Daten Oxymax COS61D Technische Daten 10.1 Eingang Messgröße gelöster Sauerstoff [mg/l oder % SAT oder hPa] Messbereich mit Liquiline CM44x: 0 ... 20 mg/l 0 ... 200 % SAT 0 ... 400 hPa 10.2 Leistungsmerkmale Ansprechzeit : 60 s Messabweichung 0,01 mg/l oder ±1 % vom Messwert (<12 mg/l) -
Seite 29: Konstruktiver Aufbau
Oxymax COS61D Technische Daten 10.5 Konstruktiver Aufbau Gewicht bei Kabellänge 7 m (23 ft): 0,7 kg (1,5 lbs) bei Kabellänge 15 m (49 ft): 1,1 kg (2,4 lbs) Werkstoffe Sensorschaft: nichtrostender Stahl 1.4571 (AISI 316Ti) Kappe mit Fluoreszenzschicht: Fluoreszenzschicht: Silikon Prozessanschluss G1, NPT 3/4"... -
Seite 30: Stichwortverzeichnis
Oxymax COS61D Stichwortverzeichnis Abmessungen........7 Identifizierung ........6 Anforderungen an das Personal. - Seite 31 Oxymax COS61D Schutzart ........28 Schwimmkörper .
- Seite 32 BA00460C/07/DE/13.12 FM10...
