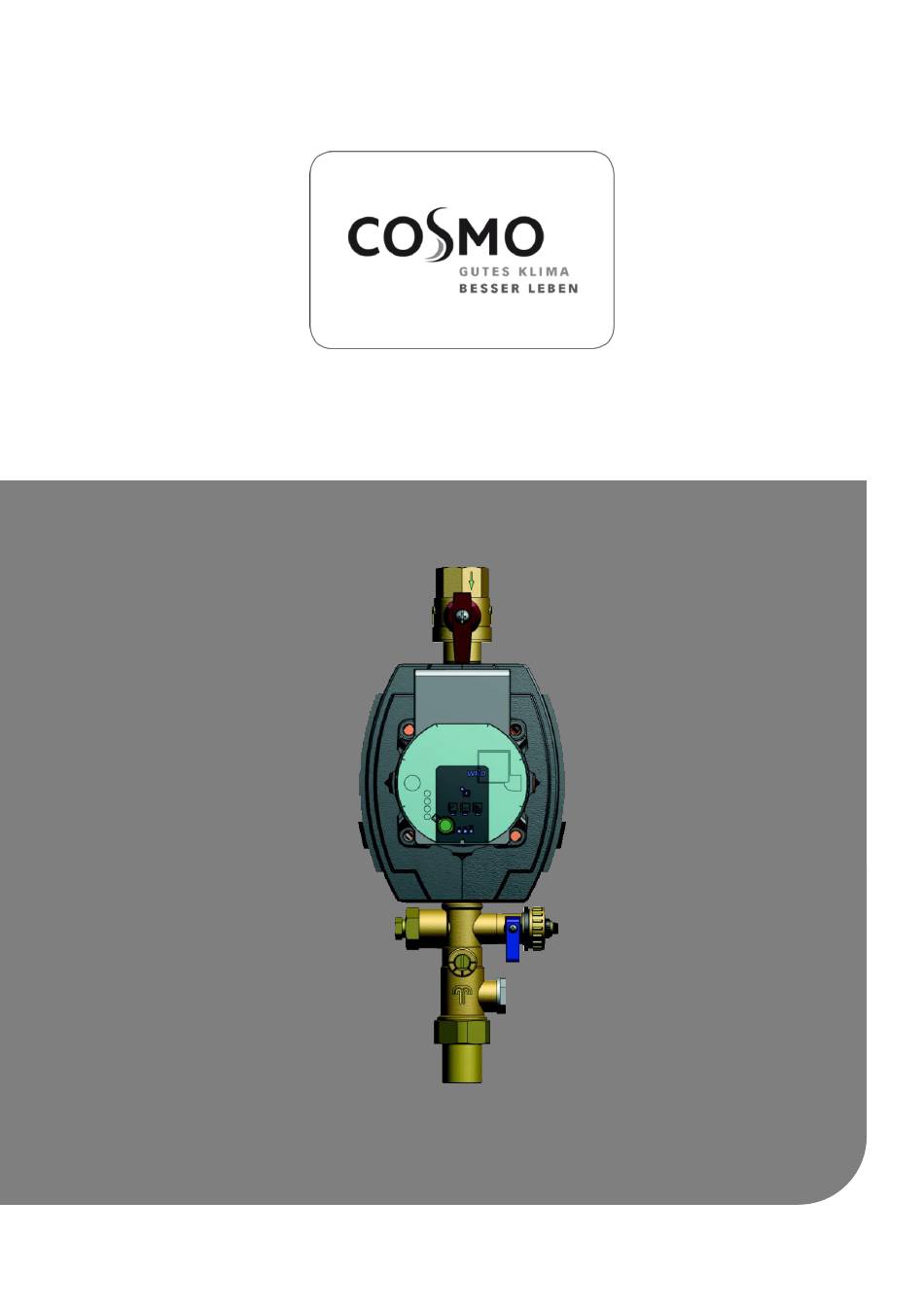

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG ZIRKULATIONSSET COSMO CFWMEZS ZUBEHÖHR FÜR COSMO CFWME/CFWMVEE...
- Seite 2 Inhalt Lieferumfang ........................ 3 Lieferung und Transport ................... 3 Normen und Richtlinien ....................4 Mitgeltende Unterlagen .................... 4 Allgemeiner Hinweis zur Montage-und Betriebsanleitung ........4 Verwendungszweck ....................4 Technische Daten ......................5 Pumpenkennlinie ...................... 5 Abmessungen ......................6 Montage und Installation ..................... 7 Elektrischer Anschluss ....................
- Seite 3 L i e f e r u m f a n g Pos. Bezeichnung Absperrkugelhahn Dichtung Isolierung WILO PARA Z BZ15/7-130-SC-6H Steckverbindung Temperaturfühler Pt 1000 Spülarmatur mit KFE-Hahn und Tauchhülse Übergangsnippel Lieferung und Transport Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und Unversehrtheit.
- Seite 4 B e t r i e b s a n l e i t u n g Diese Anleitung beschreibt die Montage des Zirkulations- Sets COSMO CFWMEZS des Frischwassermoduls COSMO CFWME / CFWMVEE und ist nur gültig in Verbindung mit der Montage- und Bedienungsanleitung des Frischwassermoduls COSMO CFWME / CFWMVEE.
- Seite 5 T e c h n i s c h e D a t e n Bezeichnung / Typ COSMO CFWMEZS Max. Betriebsdruck 10 bar Max. Betriebstemperatur 95 °C Kaltwasser [KW] R ¾ Anschlüsse Zirkulation [ZI]] Rp ¾ Umwälzpumpe WILO PARA Z BZ15/7-130-SC- 6H Steckverbindung 10 –...
- Seite 6 A b m e s s u n g e n Zirku-Set ohne Isolierung Zirku-Set mit Isolierung...
- Seite 7 Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. Bei den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die Regelung und die elektrischen Bauteile vor Überspannung schützen. Des Weiteren müssen die Sicherheitshinweise der Montageanleitung des Frischwassermoduls COSMO CFWME beachtet werden. Bei unsachgemäßem elektrischen Anschluss besteht Lebensgefahr durch Stromschlag.
- Seite 8 B e d i e n u n g Einstellung der Pumpe Durch Veränderung der Pumpendrehzahl wird die Zirkulationsrücklauftemperatur eingestellt. Die Pumpe wird für den Regelmodus Konstant-Drehzahl eingestellt. Konstant-Drehzahl Bei dieser Regelungsart arbeitet die Pumpe nicht selbstregelnd, sie läuft konstant bei voreingestellter Festdrehzahl.
- Seite 9 Produkten vorbehalten. Farbabweichungen sind auch aus drucktechnischen Gründen nicht auszuschließen. Modell- und Produktansprüche können nicht geltend gemacht werden. Im Rahmen der zur Zeit gültigen gesetzlichen Bestimmungen des Kaufvertragsrechts (BGB hinsichtlich Mängelgewährleistungsansprüche) gilt für COSMO eine Verjährungsfrist von 5 Jahren ab Lieferung.
- Seite 10 908.40.92.18...
