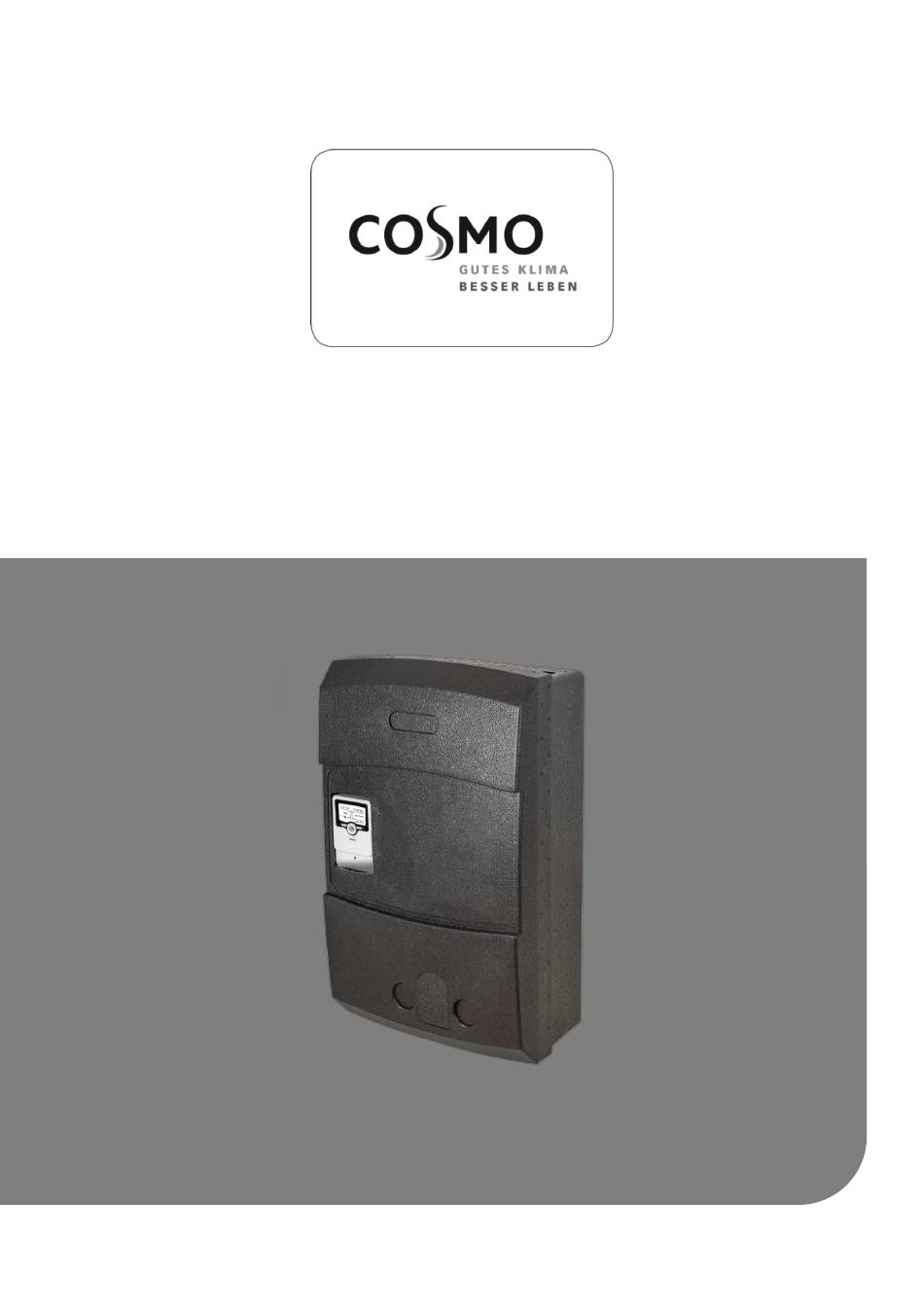

MONTAGE- UND BETRIEBSANLEITUNG
COSMO FRISCHWASSERMODUL
CFWMEXL / CFWMVEEXL

Werbung

loading

Inhaltszusammenfassung für Cosmo CFWMEXL

  • Seite 1 MONTAGE- UND BETRIEBSANLEITUNG COSMO FRISCHWASSERMODUL CFWMEXL / CFWMVEEXL...
  • Seite 2 Fehlerbehebung ....................19 Temperaturfühler / Strömungssensor ............. 19 Außerbetriebnahme ..................20 Wartung ......................21 Reinigung des Wärmetauschers ..............21 10 Ersatzteile / Zubehör ..................21 11 COSMO- Hotline ....................22 12 EU-Konformitätserklärung ................. 22 13 Gewährleistung, Nachkauf-Garantie, Impressum ..........23...
  • Seite 3 L i e f e r u m f a n g Pos. Bezeichnung Kugelhahn Heizungsvorlauf (HVL) Umwälzpumpe Sicherheitsventil Kugelhahn Heizungsrücklauf (HRL) Vorne: Temperaturfühler (WW) Hinten: Temperaturfühler (HVL) Absperrventil (WW) Spülhahn / Entleerung (WW) Regelung Halterung für Regelung Dämmplatte für Plattenwärmetauscher Plattenwärmetauscher Durchflusssensor DN15 Typ 235 3,5 l/min - 50 l/min Spülhahn Kaltwasser (KW)
  • Seite 4 1.1 Lieferung und Transport Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und Unversehrtheit. Eventuelle Schäden oder Reklamationen sind umgehend zu melden. Verpackungskennzeichen unbedingt beachten! Das Frischwassermodul sollte erst am Montageort aus der Verpackung entfernt werden. N o r m e n u n d R i c h t l i n i e n Für den Einbau und den Betrieb diese Normen, Vorschriften und Richtlinien beachten: DIN EN 806 / DIN EN 1717 / DIN EN 806 / DIN 4708 / EN 12975 DVGW Arbeitsblatt W 551 / Arbeitsball W 553...
  • Seite 5 S i c h e r h e i t 3.1 Sicherheitshinweise Neben länderspezifischen Richtlinien und örtlichen Vorschriften sind folgende Regeln der Technik zu beachten: Vorsicht - Verbrennungsgefahr! Da Temperaturen an der Anlage > 60 °C entstehen können, besteht Verbrühungsgefahr und eventuell Verbrennungsgefahr an den Komponenten.
  • Seite 6 M o n t a g e - u n d B e t r i e b s a n l e i t u n g Diese Anleitung beschreibt die Montage der Frischwassermodul CFWMEXL/CFWMVEEXL sowie die Bedienung und die Wartung.
  • Seite 7 Warmwassertemperatur wird der erforderliche Primärvolumenstrom ermittelt. Zur Erreichung einer konstanten Warmwassertemperatur wird die Primärpumpe in ihrer Drehzahl mittels eines PWM Signals variiert. Das Frischwassermodul CFWMEXL/CFWMVEEXL darf nur zur Erwärmung von Trinkwasser im Sinne der Trinkwasserverordnung verwendet werden. Der Primärkreis muss mit Heizungswasser gemäß VDI 2035 gefüllt sein.
  • Seite 8 Sensor Typ 235 DN 15 3,5 l/min – 50 l/min Elektrischer Anschluss (Netz 230 V AC/ 50-60 Hz Regelung) Werkstoffe Gehäuse/ Anschlussteile CW617N (2.0402) Plattenwärmetauscher CFWMEXL Edelstahl, Cu gelötet Plattenwärmetauscher CFWMVEEXL Edelstahl, Edelstahl gelötet Dichtungen Dämmung EPP- Schaum 0,038 W/mK...
  • Seite 9 6.2 Abmessungen / Platzbedarf Abmessungen und Mindestplatzbedarf für Montage- und Wartungsarbeiten Optionales Zubehör Absperrventil (CFWMEKWAVXL): KW Anschluss gemäß DIN 1988 ausführen Optionales Zubehör Kaskadenventil + Stellantrieb (CFWMEKWAVSAXL): KW Anschluss gemäß DIN 1988 ausführen 6.3 Druckverlust / Pumpenkennlinie Angegebener Druckverlust gültig für Heizungs- (primär) und Trinkwasserseite (sekundär).
  • Seite 10 6.4 Korrosionsschutz Zur Verhinderung von Korrosionsschäden am Plattenwärmetauscher, sind folgende Werte des Trinkwassers (sekundärseite) zu beachten: Kupfergelötet Volledelstahl Chlorid (CL < 250 mg/l bei 50°C < 100 mg/l bei 75°C < 10 mg/l bei 90°C Sulfat < 100 mg/l < 400 mg/l Nitrat <...
  • Seite 11 6.5 Verkalkungsschutz Der Ausfall von Kalk aus dem Wasser nimmt bei Warmwassertemperaturen über 55°C und einer Wasserhärte über 8,5°dH massiv zu. Deshalb sollte die Warmwasser-Solltemperatur so niedrig wie unter Beachtung der Trinkwasserhygiene möglich eingestellt werden und ggf. die Verkalkung durch Einsatz einer Enthärtungs- oder anderen geeigneten Kalkbehandlungsanlage reduziert werden.
  • Seite 12 M o n t a g e u n d I n s t a l l a t i o n 7.1 Montage Ventil 7.1.1 Absperrventil (KW) 7.1.2 Kaskadenventil (KW)
  • Seite 13 7.2 Wandmontage 7.2.1 Abmessungen Bohrmaße entsprechend Zeichnung anzeichnen und mit  10 mm bohren. Dübel setzen. Die beiden oberen Schrauben eindrehen. Schraubenkopf ca.3mm von der Wand abstehen lassen. Station mit den oberen Halteösen in die Schrauben einhängen. Ausrichten. Schrauben festdrehen. Untere Fixierschraube eindrehen und festziehen.
  • Seite 14 CFWMERES32: Rücklaufeinschichtung mit 2 mal Zonenventil DN32 und zwei Temperaturfühlern PT1000 (Speicher mitte & Speicherrücklauf) Hinweis: Bei einer Installation der Cosmo Frischwassermodule nach DIN1988-200 ist neben einem Sicherheitsventil auch ein Kaltwasserausdehnungsgefäß (Minimum Wasserschlagdämpfer) zwingend vorzusehen um Druckschläge in den Stationen zu vermeiden. Druckschläge können zu einem Defekt der Sensorik im Frischwassermodul führen und dadurch die...
  • Seite 15 Elektrischer Anschluss Kaskadenventil Anschluss Kaskadenventil im Regler HINWEIS: Die Dauerphase des Strangventils mit der Spannungsversorgung des Reglers an L anschließen. Die Schaltphase des Strangventils an R3 anschließen. Elektrischer Anschluss Rücklaufeinschichtung Anschluss RL-Einschichtung im Regler...
  • Seite 16 Optionales Zirkulationsset Beschreibung: Das Zirkulations-Set CFWMEZS ist ein optionales Zubehör zur CFWMEXL. Es besteht aus der Zirkulationspumpe, 2 Absperrkugelhähnen mit einem Rückflussverhinderer und einer Tauchhülse mit Pt1000 Sensor. Für alle Zirkulationsmethoden ist immer ein Temperatursensor erforderlich. Abmessungen und Mindestplatzbedarf für Montage und Wartungsarbeiten.
  • Seite 17 Bei den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die Regelung und die elektrischen Bauteile vor Überspannung schützen. Das Frischwassermodul CFWMEXL / CFWMVEEXL ist werksseitig komplett vormontiert und vorverdrahtet. Zur Inbetriebnahme das Netzkabel anschließen. Weitere Details entnehmen Sie der separaten Regelungsanleitung.
  • Seite 18 I n b e t r i e b n a h m e , F u n k t i o n s p r ü f u n g , A u ß e r b e t r i e b n a h m e Voraussetzung für die Inbetriebnahme ist eine vollständige Installation aller hydraulischen und elektrischen Komponenten.
  • Seite 19 8.2 Fehlerbehebung Liegt eine Fehlermeldung vor, wird diese im Display der Regelung angezeigt. Bitte beachten Sie hierzu die entsprechende Anleitung der Regelung. Störung Mögliche Ursache Behebung Pumpengeräusche Luft in der Anlage entlüften Zu geringe Zapfmenge Zu geringer Wasserdruck Druck prüfen, ggfs. erhöhen Verkalkter Wärmetauscher Entkalkung/ Austausch Zu geringe Zapftemperatur...
  • Seite 20 8.4 Außerbetriebnahme Bleibt das Frischwassermodul CFWMEXL / CFWMVEEXL über längere Zeit außer Betrieb, muss die Stromversorgung unterbrochen werden. Wird das Frischwassermodul CFWMEXL / CFWMVEEXL endgültig außer Betrieb genommen, so ist die Stromversorgung aller betroffenen Anlagenteile zu unterbrechen und alle betroffenen Leitungen und Anlagenteile sind vollständig zu entleeren.
  • Seite 21 Bezeichnung Nummer YCO1301588 Primärpumpe Wilo Para 15/8 iPWM2 130.15.88.00.18 YCO9076505 Plattenwärmetauscher CFWMEXL 907.65.05.00.18 YCO9077005 Plattenwärmetauscher CFWMVEEXL 907.70.05.00.18 YCO9076604 Frischwasserregler CFWMEXL inkl. Kabelbaum 907.66.04.18.18 YCO0900519 Trinkwasser-, Puffersensor Pt1000, G1/2“ 090.05.19.00.18 YCO9076507 Strömungssensor Typ235 DN15 907.65.07.00.18 CFWMEKWAVXL Absperrventil KW 600.43.23.00.18 YCO6004324 Absperrventil WW 600.43.24.00.18...
  • Seite 22 E U - K o n f o r m i t ä t s e r k l ä r u n g Für folgendes Erzeugnis: Gerät: Frischwassermodul CFWMEXL/CFWMVEEXL Typ: Wir erklären hiermit, dass die nachfolgend bezeichneten Produkte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in den Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinie...
  • Seite 23 Produkten vorbehalten. Farbabweichungen sind auch aus drucktechnischen Gründen nicht auszuschließen. Modell- und Produktansprüche können nicht geltend gemacht werden. Im Rahmen der zurzeit gültigen gesetzlichen Bestimmungen des Kaufvertragsrechts (BGB hinsichtlich Mängelgewährleistungsansprüche) gilt für COSMO eine Verjährungsfrist von 5 Jahren ab Lieferung.
  • Seite 24 907.66.02.18...
