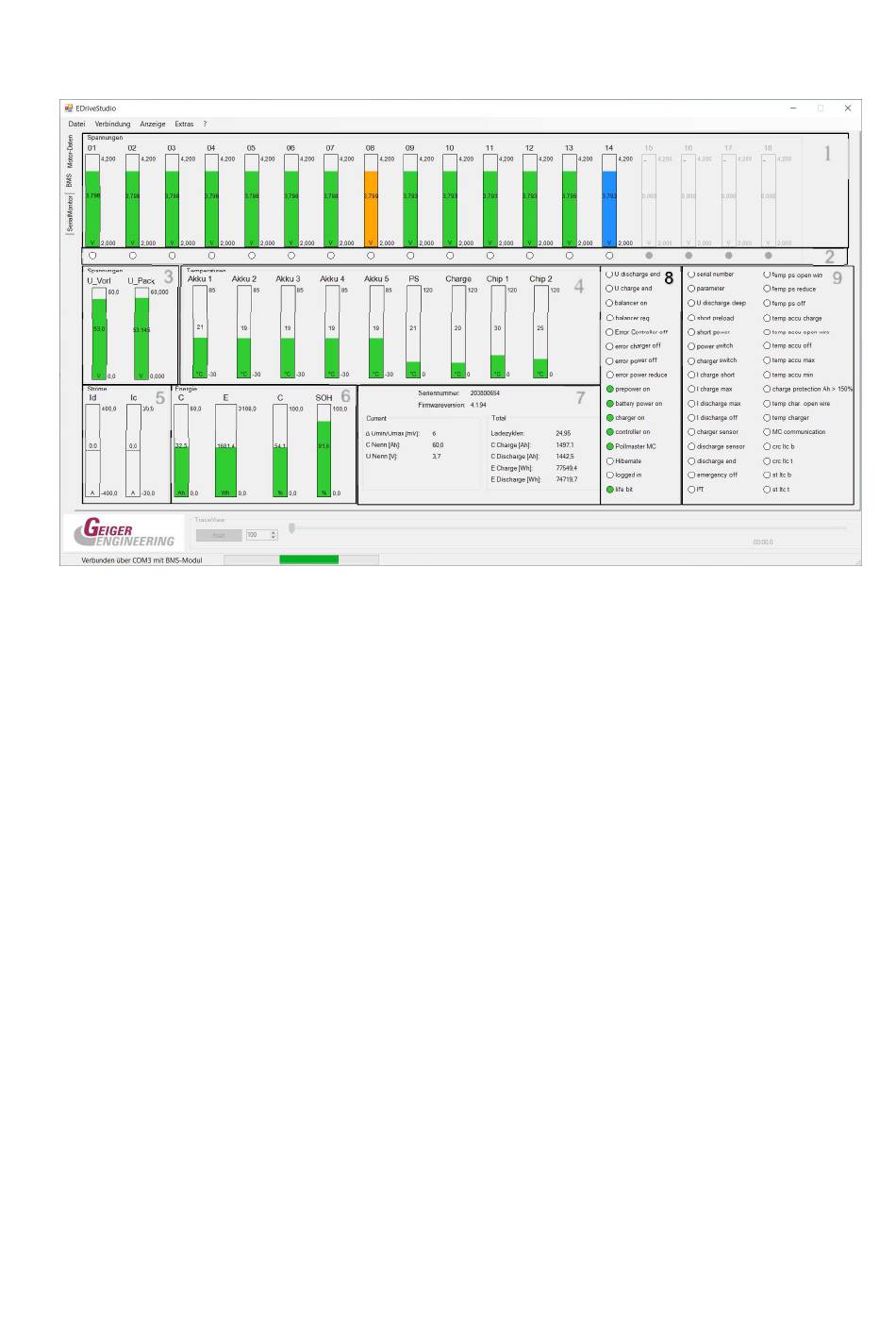

Ansicht der Akkudaten aus dem BMS direkt über USB online:
View of battery data from BMS directly via USB online:
3
5
1. Ansicht der Spannung der einzelnen Zellenreihen des Akkupacks (blau = Zellenreihe mit der
geringsten Spannung; orange = Zellenreihe mit der höchsten Spannung; Im Feld 7 wird die Differenz
mit dem Wert Umin/Umax [mV] angezeigt)
2. Balancer Kontrollleuchten. Wenn die Lampe unterhalb der Zellenreihe leuchtet, wird diese Zellenreihe
balanciert.
3. Anzeige der Vorladespannung die auf den Powerausgang geschaltet wird und die Gesamtspannung
aller Zellenreihen.
4. Temperaturen Messtelle Akku 1 bis 5 (Standardseitig ist nur eine Messstelle aktiv) PS= Temperatur
Powerswitch; Charge = Temperature Charger Switch; Chip1 und Chip 2 sind interne Temperaturen
der Spannungsmess IC's.
5. Id = Strom am Powerkanal; Ic = Strom am Chargerkanal
6. Energieinhalt des Akkupacks in Ah;Wh; % ; sowie der SOH
7. Allgemeine Daten und statistische Werte;
8. Statusinformation des BMS
9. Errorinformation des BMS
1. View of the voltage of the individual cell rows of the battery pack (blue = cell row with the lowest
voltage; orange = cell row with the highest voltage; in field 7 the difference is displayed with the
value Umin/Umax [mV])
2. Balancer indicator lights. When the lamp below the row of cells lights up, that row of cells is
balanced.
3. Display of the pre-charging voltage that is switched to the power output and the total voltage of all
cell rows.
4. Temperature measuring point battery 1 to 5 (only one measuring point is active as standard) PS=
temperature power switch; Charge = Temperature Charger Switch; Chip1 and Chip 2 are internal
temperatures of the voltage measuring ICs.
5. Id = current on power channel; Ic = current on the charger channel
6. Energy content of the battery pack in Ah;Wh; % ; as well as the SOH
7. General data and statistical values;
8. BMS status information
9. BMS error information
6
8
4
7
1
2
9
135
