Bedienung und Funktionalität
Operation and functionality

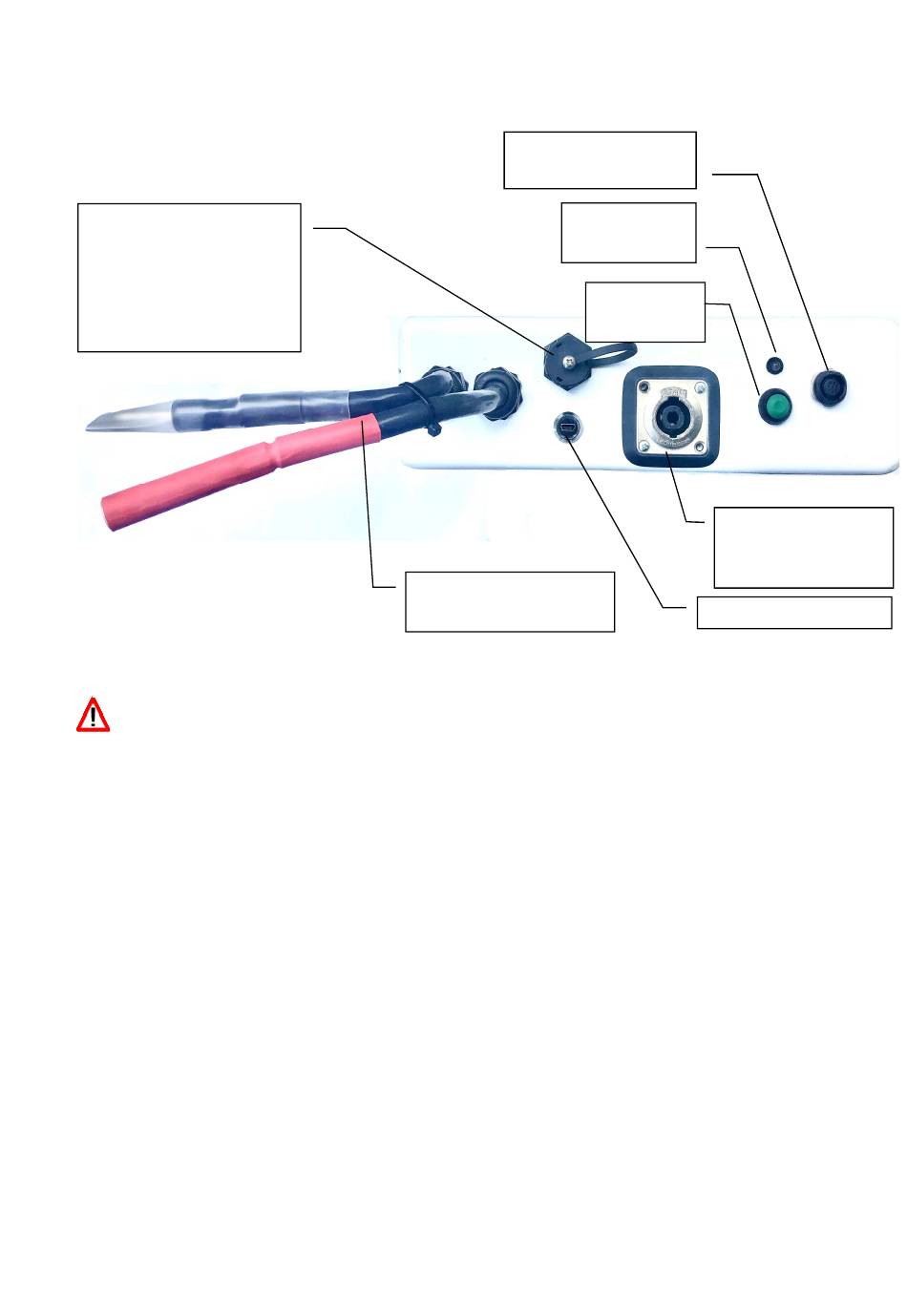

Kommunikations-
Anschluss zur Motorsteuerung.
Nicht an einem Computer oder
Netzwerk anschliessen!
Communication
connection to motor controls.
Don't connect to a computer or
network.
Nur Akkus mit gleichem Ladezustand parallel schalten
Connect only batteries with the same state of charge together.
Das BMS wird über den integrierten On/Off Taster Ein- und Ausgeschaltet. Ein Tastendruck > 1 Sekunde
schaltet das BMS ein, ein Tastendruck > 4 Sekunden schaltet das BMS aus. Nach dem Einschalten wird
zuerst der Ladekanal aktiviert und für eine Zeitdauer von ca. 25 Sekunden geprüft ob ein Ladegerät
angeschlossen ist und Ladestrom fließt. Danach wird eine strombegrenzte Ladespannung am
Leistungsschalter aufgeschaltet, um die Kondensatoren eines Wechselrichters zu laden. Ist dieser
Ladevorgang erfolgreich und kann eine Kommunikation zur Steuereinheit des Antriebssystems hergestellt
werden, wird anschließend der Leistungsschalter aufgeschaltet. Dies wird mit der Meldung Automatik im
Display angezeigt. Wird während der 25 sekündigen Abfrage des Ladegerätes, oder auch nach dem Start
eines Ladevorgangs noch einmal die Einschalttaste für ca. 2 Sekunden betätigt, wird direkt der
Leistungsschalter mit dem Vorladevorgang des Motorcontrollers aufgeschaltet. Somit kann ein Laden und
das Entladen gleichzeitig stattfinden (Beispiel: Solarflugzeug)
The BMS is switched on and off via the integrated On/Off button. Pressing the button for > 1 second switches
the BMS on, pressing the button for > 4 seconds switches the BMS off. After switching on, the charging
channel is first activated and it checked for a period of about 25 seconds whether a charger is connected and
a charging current is applied. Thereafter, a current-limited charging voltage is applied to the circuit breaker to
charge the capacitors of an inverter. If this charging process is successful and communication with the control
unit of the drive system can be established, the circuit breaker is then switched. This is indicated on the display
by the message "Automatic". If the "ON" button is pressed again for about 2 seconds during the 25 second
query time of the charger or after the start of a charging process, the circuit breaker is connected directly to
the pre-charging process of the motor controller. Thus, charging and discharging may take place at the same
time (example: solar plane)
Über die Kommunikationsverbindung zur Motorsteuereinheit wird permanent der Strombedarf des Antriebs
abgefragt und am Leistungsschalter wird dieser Wert mit dem tatsächlich fließenden Strom verglichen
(Lastkennlinien parametrierbar). Übersteigt der Ist Strom den Sollstrom, dann wird der Leistungsschalter
abgeschaltet und der Antrieb wird stromlos. (Überlast und Kurzschlussschutz).
Steckdose für Fernbedienung
Remote Socket
Optional
Signal LED
(rot/grün) /
LED (red/green)
Leisungsanschlüsse zur
Motorsteuerung /
Power
connections for motor control
Signal
On/Off-Taster
On/Off button
Ladebuchse, Versorgung für
Hilfsaggregate /
socket, supply for auxiliary
units
USB-Anschluss /
Charging
USB port
107
