Angaben zum Produkt

2 Angaben zum Produkt
2.1 Bestimmungsgemäßer Gebrauch
Die Verbindungsleitungen dienen zum Anschluss des
Heizkessels Logano plus GB225 an den Warmwasser-
speicher Logalux LT300.
2.2 Maße und Anschlüsse
Warnung: Anlagenschaden durch falsche
Anschlüsse!
V Anschlüsse nur wie in Bild 1 gezeigt mon-
tieren.
4 Verbindungsleitung GB225 - LT300 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

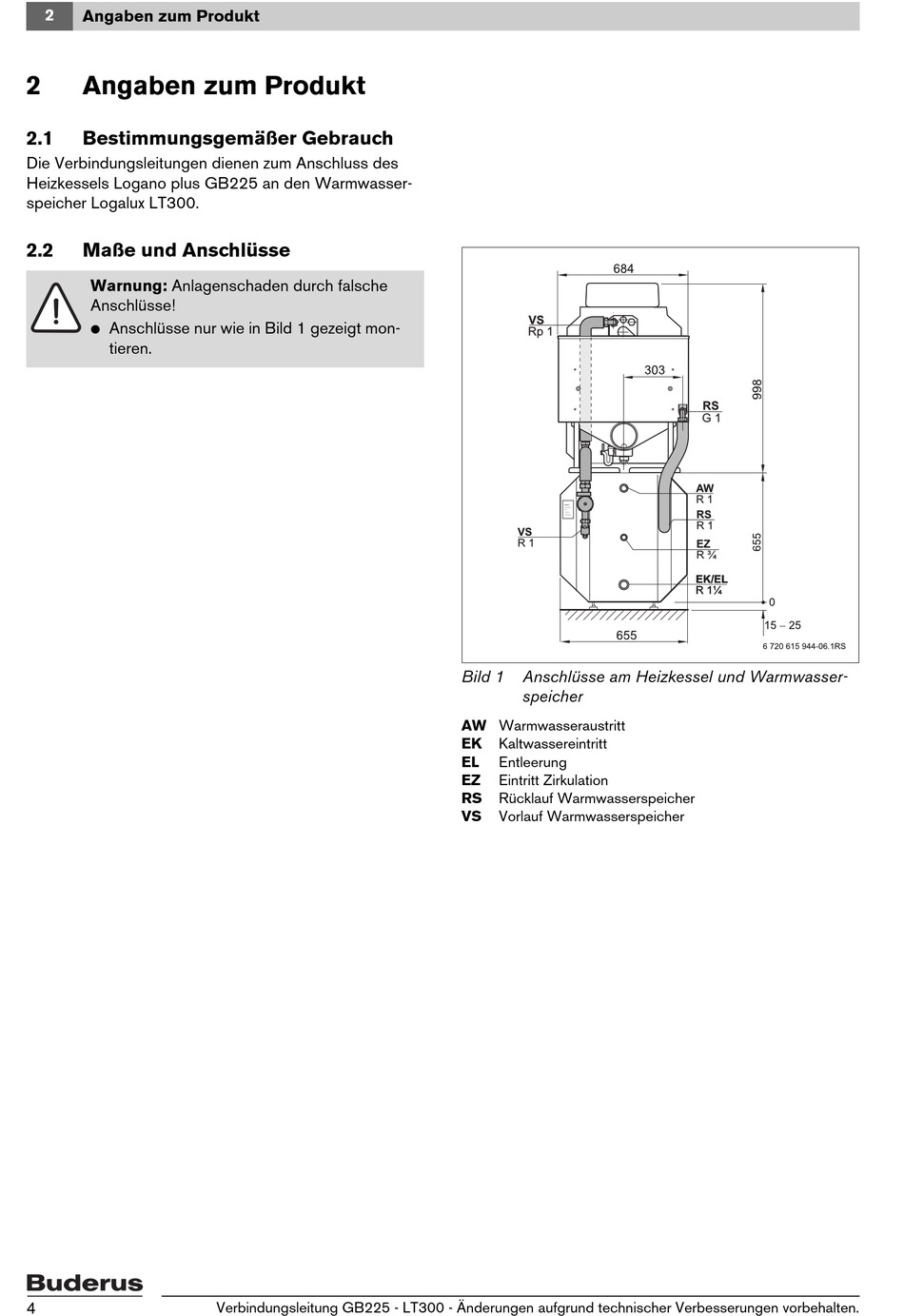

Bild 1 Anschlüsse am Heizkessel und Warmwasser-
speicher
AW Warmwasseraustritt
EK Kaltwassereintritt
EL Entleerung
EZ Eintritt Zirkulation
RS Rücklauf Warmwasserspeicher
VS Vorlauf Warmwasserspeicher
