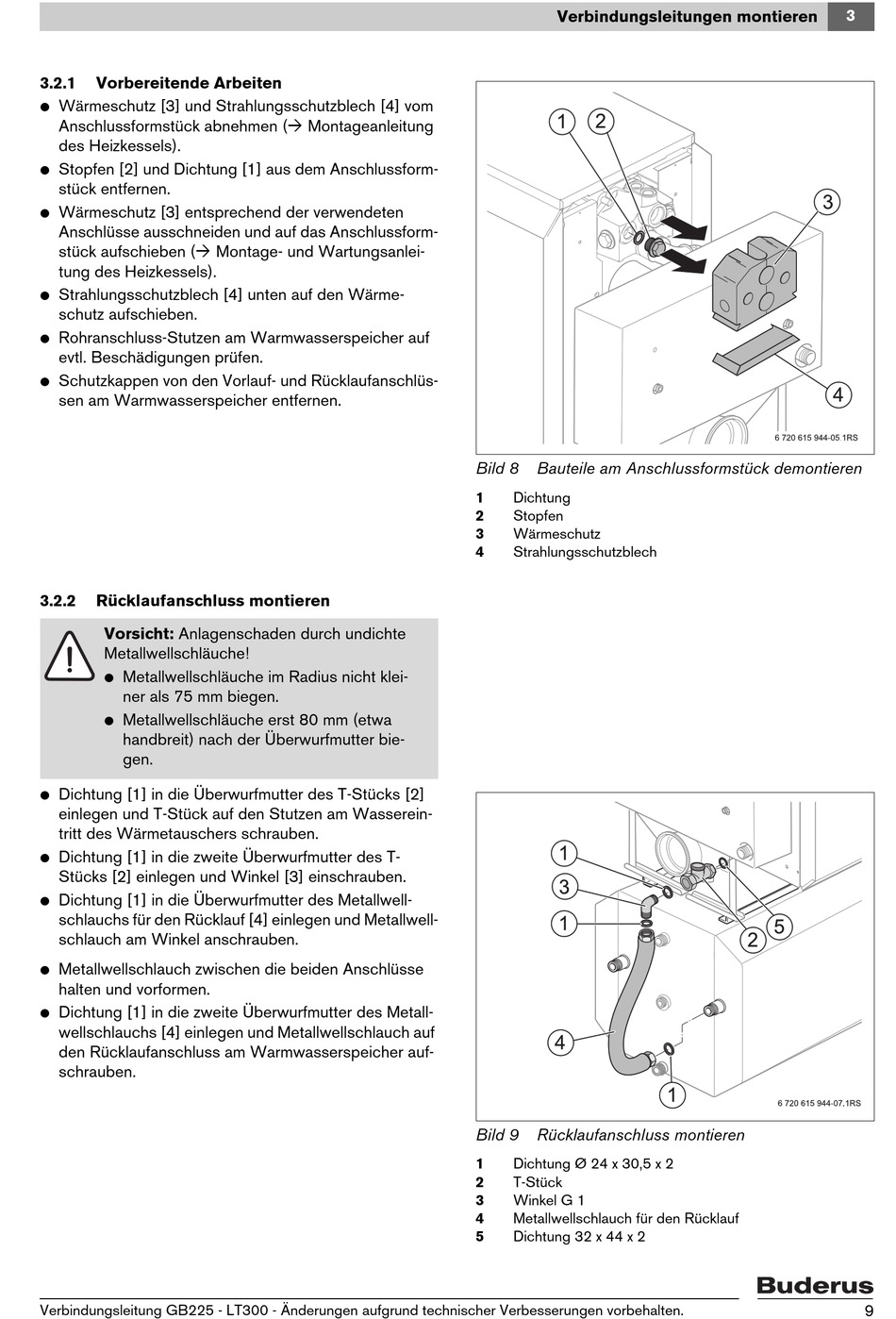

3.2.1

Vorbereitende Arbeiten

V Wärmeschutz [3] und Strahlungsschutzblech [4] vom
Anschlussformstück abnehmen (
des Heizkessels).
V Stopfen [2] und Dichtung [1] aus dem Anschlussform-
stück entfernen.
V Wärmeschutz [3] entsprechend der verwendeten
Anschlüsse ausschneiden und auf das Anschlussform-
stück aufschieben (
tung des Heizkessels).
V Strahlungsschutzblech [4] unten auf den Wärme-
schutz aufschieben.
V Rohranschluss-Stutzen am Warmwasserspeicher auf
evtl. Beschädigungen prüfen.
V Schutzkappen von den Vorlauf- und Rücklaufanschlüs-
sen am Warmwasserspeicher entfernen.
3.2.2 Rücklaufanschluss montieren
Vorsicht: Anlagenschaden durch undichte
Metallwellschläuche!
V Metallwellschläuche im Radius nicht klei-
ner als 75 mm biegen.
V Metallwellschläuche erst 80 mm (etwa
handbreit) nach der Überwurfmutter bie-
gen.
V Dichtung [1] in die Überwurfmutter des T-Stücks [2]
einlegen und T-Stück auf den Stutzen am Wasserein-
tritt des Wärmetauschers schrauben.
V Dichtung [1] in die zweite Überwurfmutter des T-
Stücks [2] einlegen und Winkel [3] einschrauben.
V Dichtung [1] in die Überwurfmutter des Metallwell-
schlauchs für den Rücklauf [4] einlegen und Metallwell-
schlauch am Winkel anschrauben.
V Metallwellschlauch zwischen die beiden Anschlüsse
halten und vorformen.
V Dichtung [1] in die zweite Überwurfmutter des Metall-
wellschlauchs [4] einlegen und Metallwellschlauch auf
den Rücklaufanschluss am Warmwasserspeicher auf-
schrauben.
Verbindungsleitung GB225 - LT300 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Montageanleitung
Montage- und Wartungsanlei-
Verbindungsleitungen montieren
Bild 8 Bauteile am Anschlussformstück demontieren
1 Dichtung
2 Stopfen
3 Wärmeschutz
4 Strahlungsschutzblech
Bild 9 Rücklaufanschluss montieren
1 Dichtung Ø 24 x 30,5 x 2
2 T-Stück
3 Winkel G 1
4 Metallwellschlauch für den Rücklauf
5 Dichtung 32 x 44 x 2
