Lieferumfang - Buderus Logano plus GB225 Montageanleitung

2
Angaben zum Produkt
2.4

Lieferumfang

Position Bezeichnung
1 O-Ring Ø 35 x 3
2 Doppelnippel G 1
3 Dichtung Ø 24 x 30,5 x 2
4 Rohr für Vorlauf, senkrecht
5 Winkelklemmringverschrau-
bung, bestehend aus:
Überwurfmutter, O-Ring Ø
26 x 3 und Klemmring
(Unterteil)
6 Rohr für Vorlauf, waagerecht
7 Dichtung Ø 28 x 44 x 2
8 Eck-Rückschlagventil
9 Metallwellschlauch für Rück-
lauf, 800 mm
10 Pumpe mit Anschlussleitung
11 Winkel G 1/G 1
12 T-Stück
13 Kabelclip
14 Dichtung Ø 32 x 44 x 2
18 Winkel G1 kpl.
Tab. 3 Lieferumfang
Position Bezeichnung
15 Winkelprofilschiene
16 Senkkopfschraube
M 10 x 25
17 Sechskantschraube
M 8 x 25 mit Mutter
Tab. 4 Lieferumfang separat verpackt
Für den GB225-68 benötigen Sie zusätzlich
die Stützen mit Befestigungsschrauben [19,
20,21]. Sie erhalten sie optional bei Buderus.
6
Anzahl
1
1
7
1
1
1
2
1
1
1
1
1
2
1
1
Anzahl
2
4
4
Verbindungsleitung GB225 - LT300 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

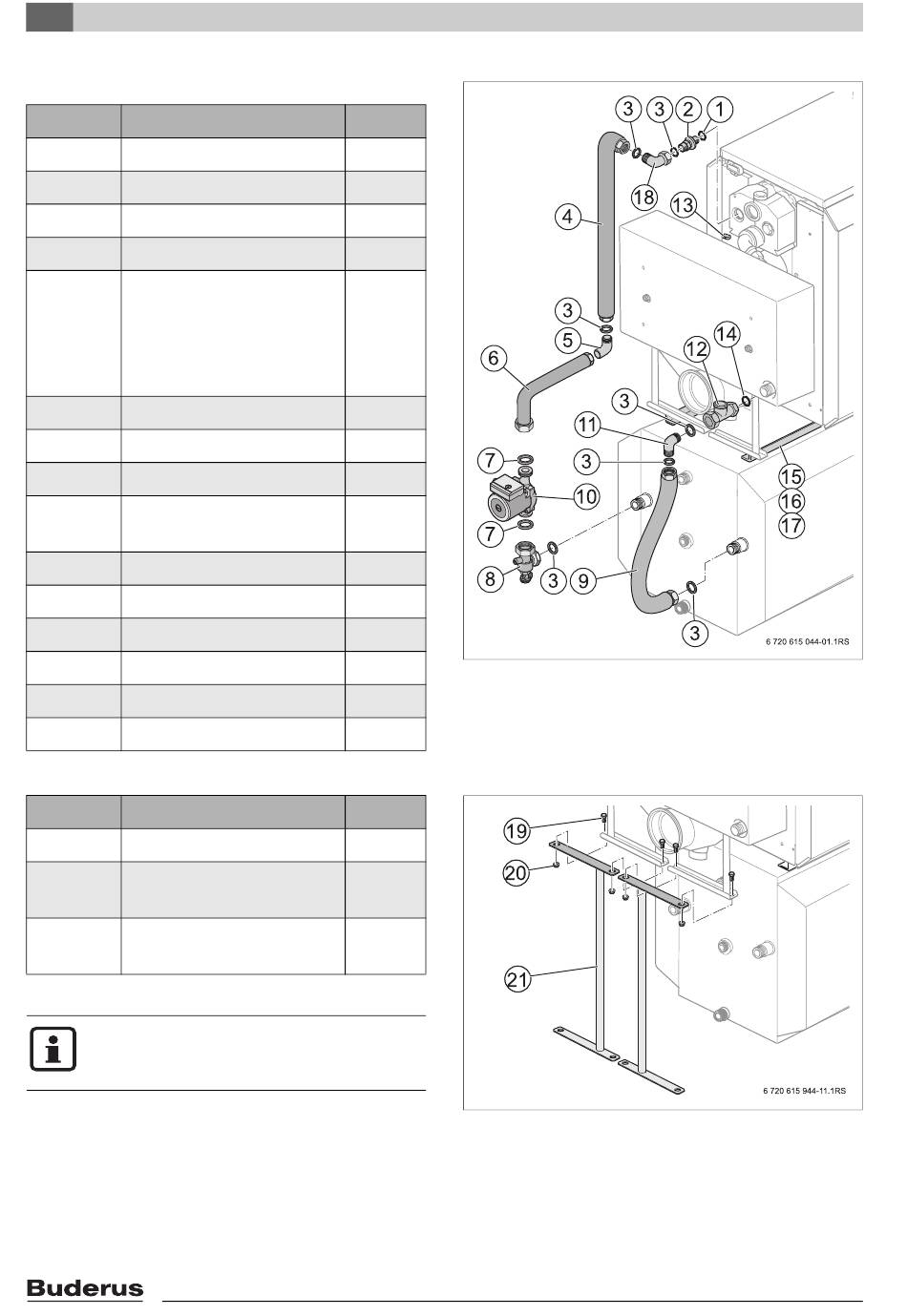

Bild 4 Lieferumfang
Bild 5 Lieferumfang Stützen für GB225-68
