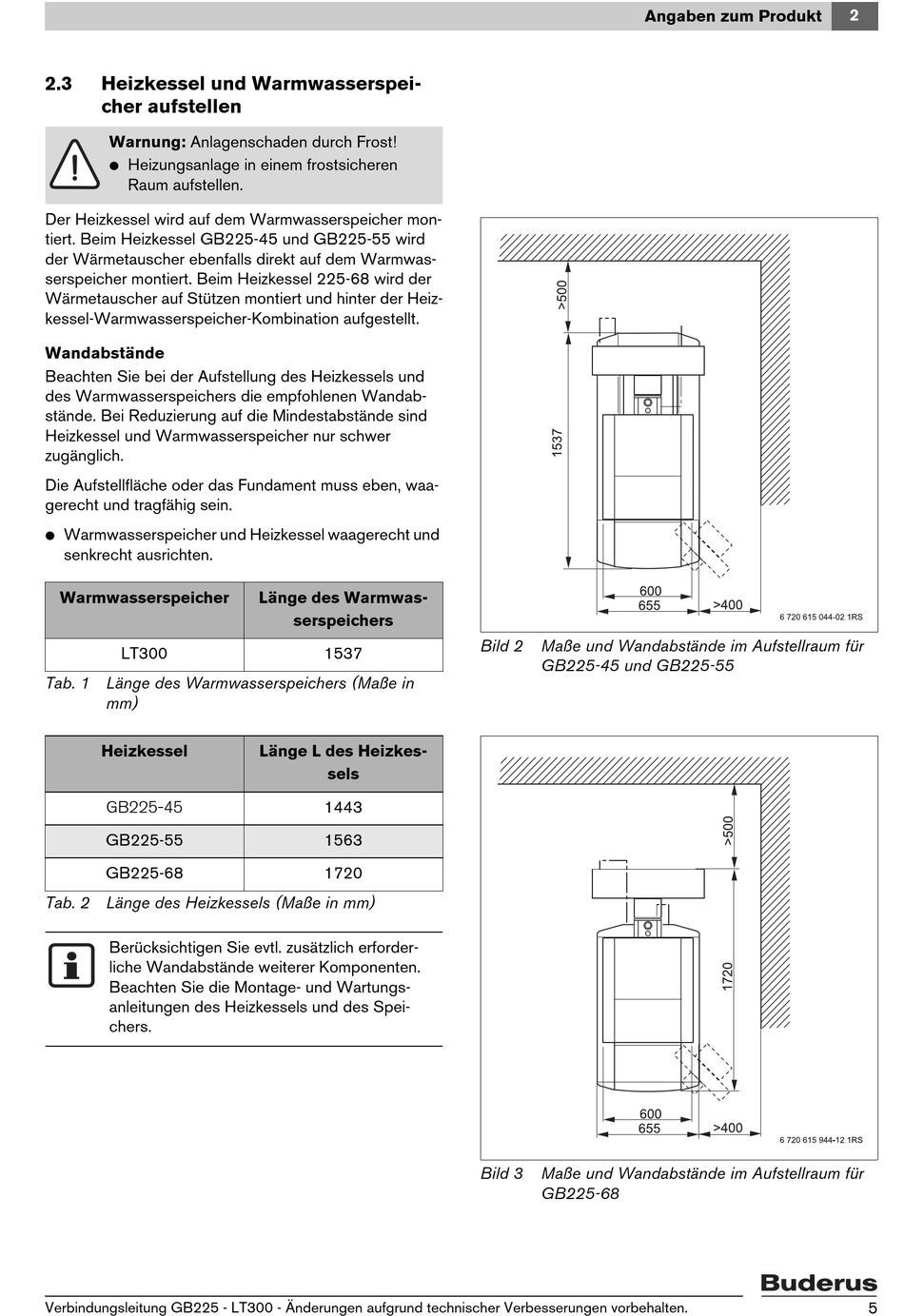

2.3 Heizkessel und Warmwasserspei-
cher aufstellen
Warnung: Anlagenschaden durch Frost!
V Heizungsanlage in einem frostsicheren
Raum aufstellen.
Der Heizkessel wird auf dem Warmwasserspeicher mon-
tiert. Beim Heizkessel GB225-45 und GB225-55 wird
der Wärmetauscher ebenfalls direkt auf dem Warmwas-
serspeicher montiert. Beim Heizkessel 225-68 wird der
Wärmetauscher auf Stützen montiert und hinter der Heiz-
kessel-Warmwasserspeicher-Kombination aufgestellt.
Wandabstände
Beachten Sie bei der Aufstellung des Heizkessels und
des Warmwasserspeichers die empfohlenen Wandab-
stände. Bei Reduzierung auf die Mindestabstände sind
Heizkessel und Warmwasserspeicher nur schwer
zugänglich.
Die Aufstellfläche oder das Fundament muss eben, waa-
gerecht und tragfähig sein.
V Warmwasserspeicher und Heizkessel waagerecht und
senkrecht ausrichten.
Warmwasserspeicher
LT300
Tab. 1 Länge des Warmwasserspeichers (Maße in
mm)
Heizkessel
GB225-45
GB225-55
GB225-68
Tab. 2 Länge des Heizkessels (Maße in mm)
Berücksichtigen Sie evtl. zusätzlich erforder-
liche Wandabstände weiterer Komponenten.
Beachten Sie die Montage- und Wartungs-
anleitungen des Heizkessels und des Spei-
chers.
Verbindungsleitung GB225 - LT300 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Länge des Warmwas-
serspeichers
1537
Länge L des Heizkes-
sels
1443
1563
1720
Angaben zum Produkt
Bild 2 Maße und Wandabstände im Aufstellraum für
GB225-45 und GB225-55
Bild 3 Maße und Wandabstände im Aufstellraum für
GB225-68
