EKG-Monitoring

Konfigurieren von Elektroden

Stellen Sie die EKG-Norm auf den verwendeten
Ableitungstyp ein:
1 Wählen Sie Menü > System > Wartung und
geben Sie das für die Wartung erforderliche
Kennwort ein.
2 Wählen Sie Parameter verwalten > ECG
Maintain > EKG-Norm. Optionen sind „AHA"
und „IEC".
HINWEIS
Die folgende Tabelle enthält die verwendeten
Bezeichnungen für Ableitungen gemäß IEC
(Europa) und AHA (Nordamerika).
AHA (Amerikanische
Norm)
Beschrif- Farbe
tung der
Elektrode
RA Weiß
LA Schwarz
LL Rot
RL Grün
V Braun
V1 Braun/Rot
V2 Braun/Gelb
V3 Braun/Grün
V4 Braun/Blau
V5 Braun/
Orange
V6 Braun/Violett
138
IEC (Europäische
Norm)
Beschrif- Farbe
tung der
Elektrode
R Rot
N Gelb
W Grün
N Schwarz
C Weiß
C1 Weiß/Rot
C2 Weiß/Gelb
C3 Weiß/Grün
C4 Weiß/Braun
C5 Weiß/
Schwarz
C6 Weiß/Violett

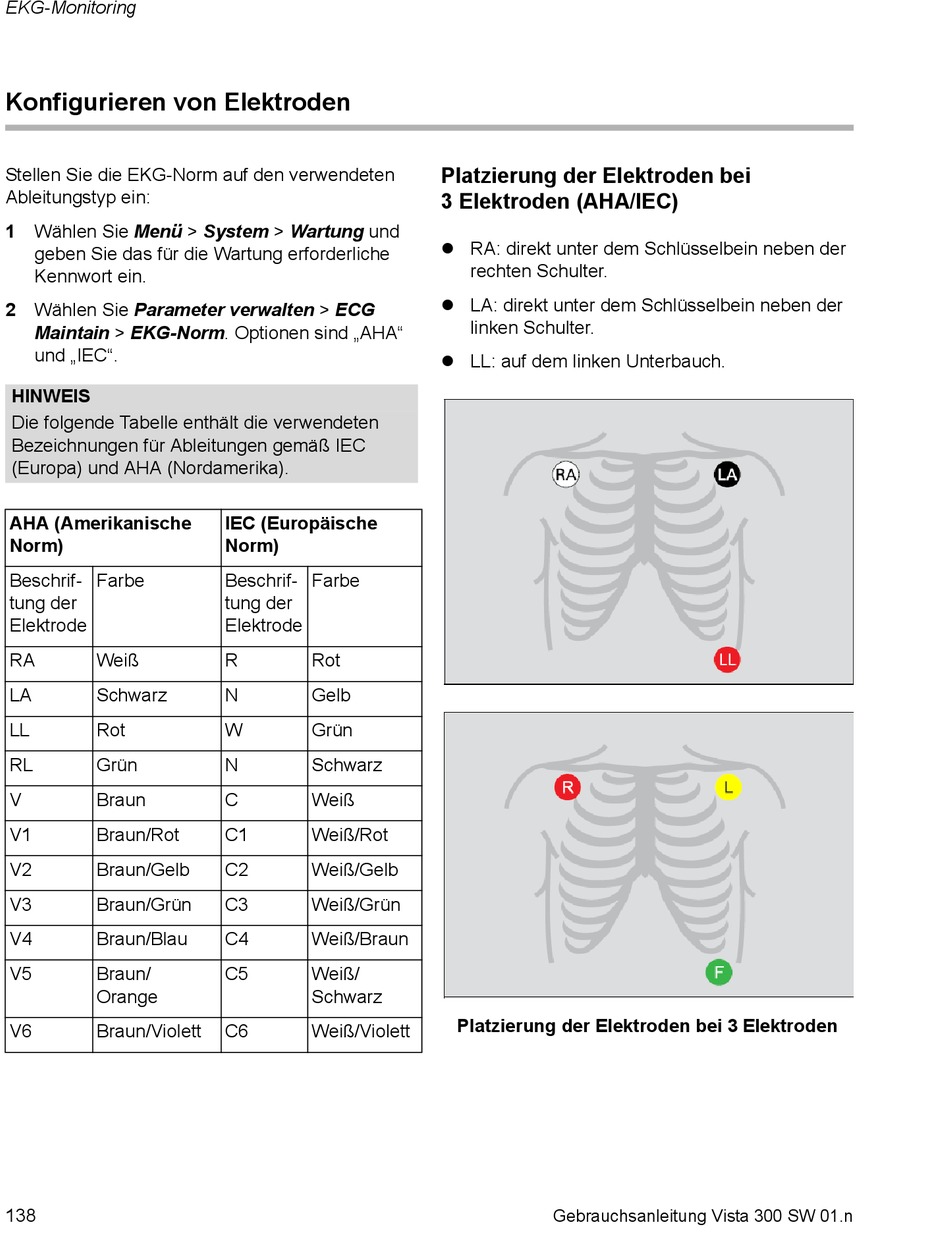

Platzierung der Elektroden bei
3 Elektroden (AHA/IEC)
 RA: direkt unter dem Schlüsselbein neben der
rechten Schulter.
 LA: direkt unter dem Schlüsselbein neben der
linken Schulter.
 LL: auf dem linken Unterbauch.

Platzierung der Elektroden bei 3 Elektroden

Gebrauchsanleitung Vista 300 SW 01.n
