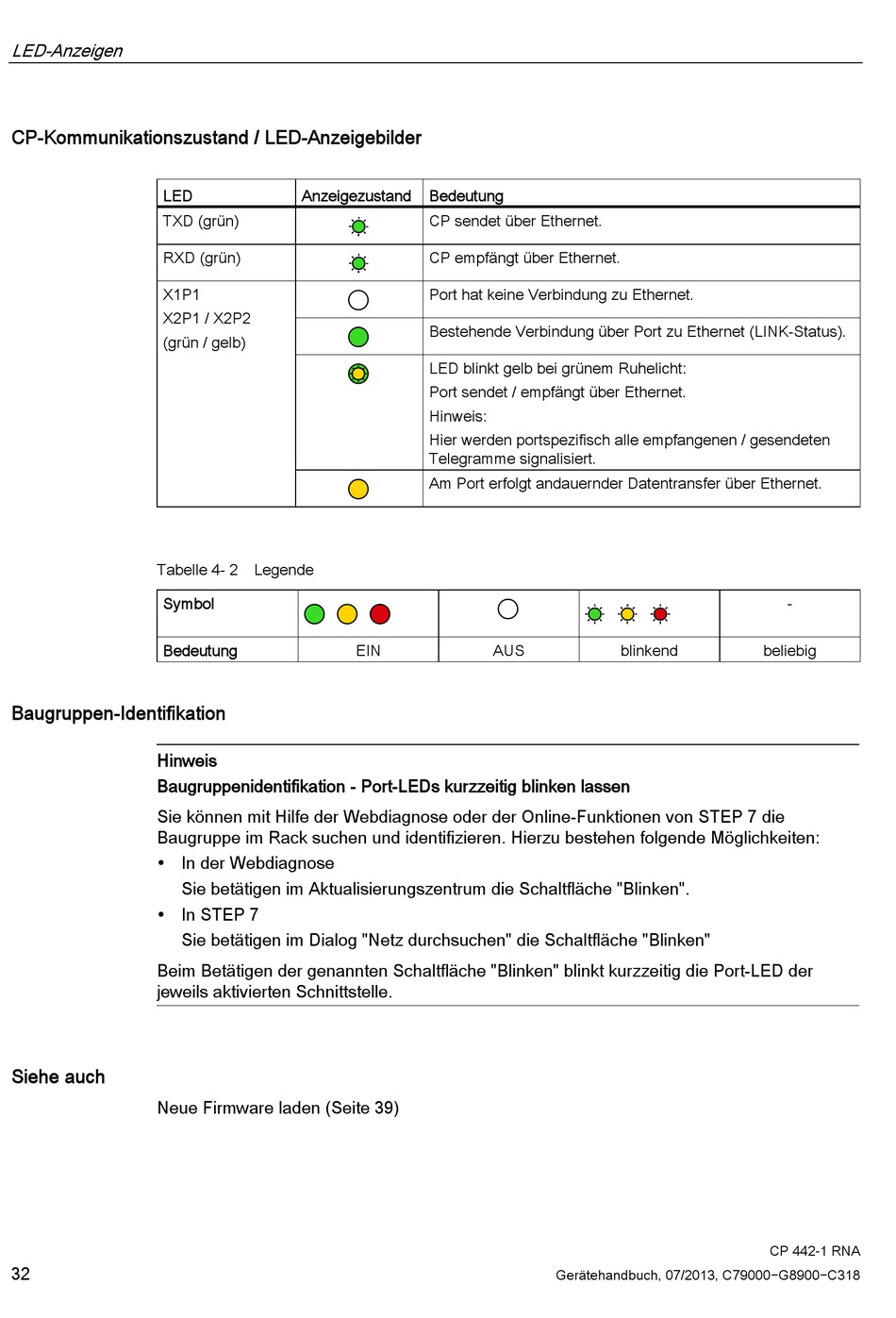

LED-Anzeigen
CP-Kommunikationszustand / LED-Anzeigebilder
LED
TXD (grün)
RXD (grün)
X1P1
X2P1 / X2P2
(grün / gelb)
Tabelle 4- 2 Legende
Symbol
Bedeutung
Baugruppen-Identifikation
Hinweis
Baugruppenidentifikation - Port-LEDs kurzzeitig blinken lassen
Sie können mit Hilfe der Webdiagnose oder der Online-Funktionen von STEP 7 die
Baugruppe im Rack suchen und identifizieren. Hierzu bestehen folgende Möglichkeiten:
In der Webdiagnose
In STEP 7
Beim Betätigen der genannten Schaltfläche "Blinken" blinkt kurzzeitig die Port-LED der
jeweils aktivierten Schnittstelle.
Siehe auch
Neue Firmware laden (Seite 39)
32
Anzeigezustand
Sie betätigen im Aktualisierungszentrum die Schaltfläche "Blinken".
Sie betätigen im Dialog "Netz durchsuchen" die Schaltfläche "Blinken"
Bedeutung
CP sendet über Ethernet.
CP empfängt über Ethernet.
Port hat keine Verbindung zu Ethernet.
Bestehende Verbindung über Port zu Ethernet (LINK-Status).
LED blinkt gelb bei grünem Ruhelicht:
Port sendet / empfängt über Ethernet.
Hinweis:
Hier werden portspezifisch alle empfangenen / gesendeten
Telegramme signalisiert.
Am Port erfolgt andauernder Datentransfer über Ethernet.
EIN
AUS
blinkend
Gerätehandbuch, 07/2013, C79000−G8900−C318
-
beliebig
CP 442-1 RNA
