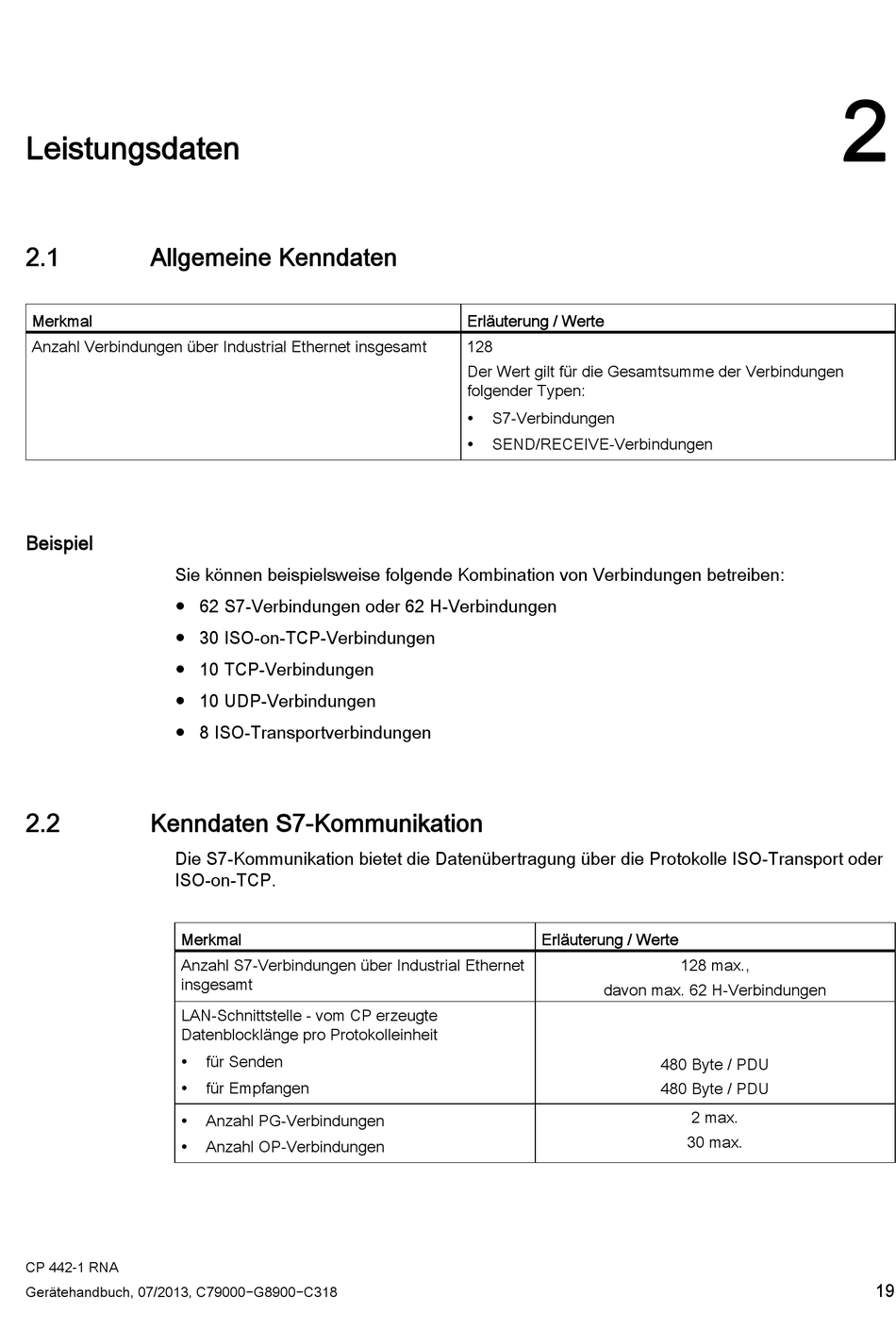

Leistungsdaten
2.1
Allgemeine Kenndaten
Merkmal
Anzahl Verbindungen über Industrial Ethernet insgesamt
Beispiel
Sie können beispielsweise folgende Kombination von Verbindungen betreiben:
● 62 S7-Verbindungen oder 62 H-Verbindungen
● 30 ISO-on-TCP-Verbindungen
● 10 TCP-Verbindungen
● 10 UDP-Verbindungen
● 8 ISO-Transportverbindungen
2.2
Kenndaten S7-Kommunikation
Die S7-Kommunikation bietet die Datenübertragung über die Protokolle ISO-Transport oder
ISO-on-TCP.
Merkmal
Anzahl S7-Verbindungen über Industrial Ethernet
insgesamt
LAN-Schnittstelle - vom CP erzeugte
Datenblocklänge pro Protokolleinheit
CP 442-1 RNA
Gerätehandbuch, 07/2013, C79000−G8900−C318
für Senden
für Empfangen
Anzahl PG-Verbindungen
Anzahl OP-Verbindungen
Erläuterung / Werte
128
Der Wert gilt für die Gesamtsumme der Verbindungen
folgender Typen:
S7-Verbindungen
SEND/RECEIVE-Verbindungen
Erläuterung / Werte
davon max. 62 H-Verbindungen
128 max.,
480 Byte / PDU
480 Byte / PDU
2 max.
30 max.
2
19
