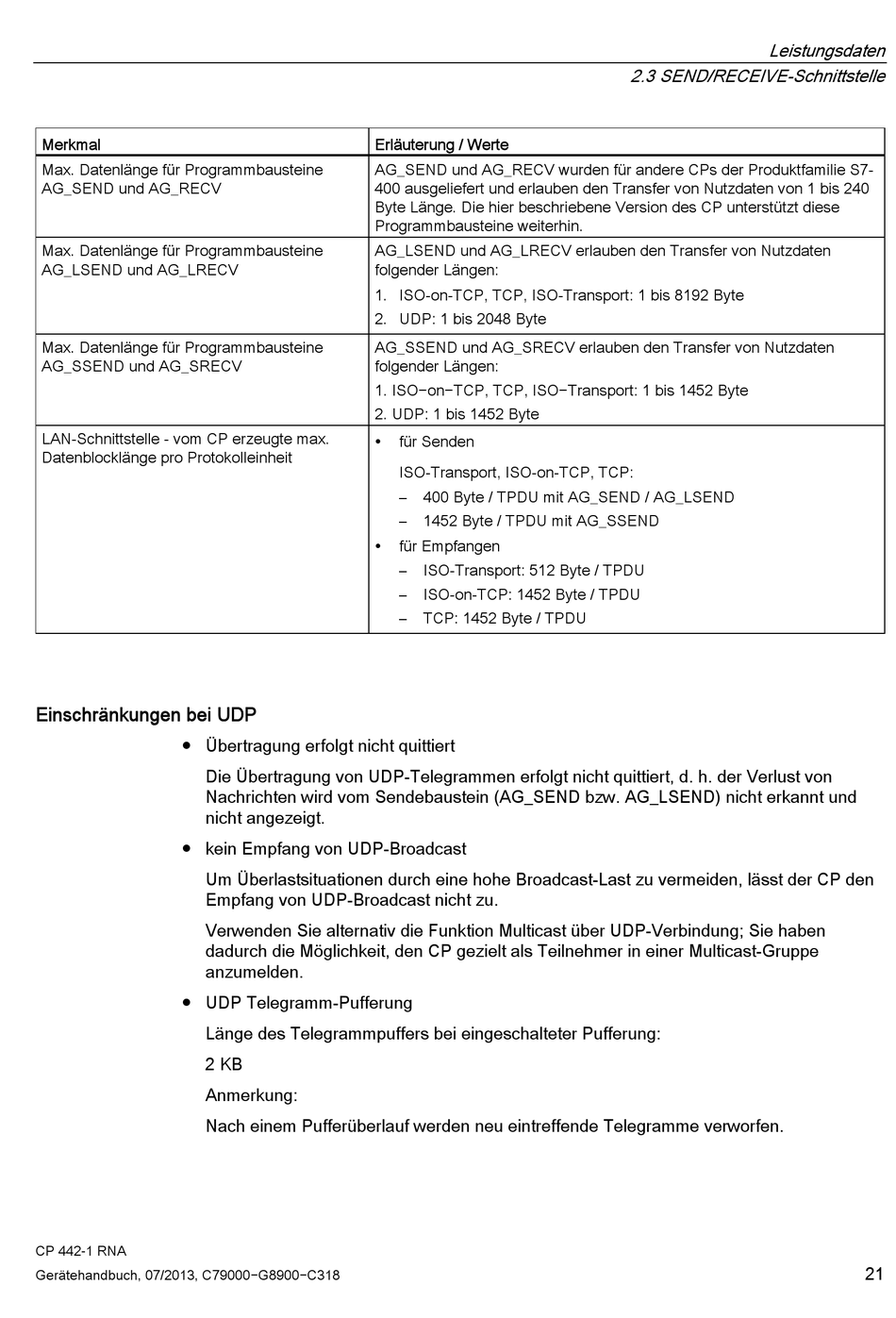

Merkmal
Max. Datenlänge für Programmbausteine
AG_SEND und AG_RECV
Max. Datenlänge für Programmbausteine
AG_LSEND und AG_LRECV
Max. Datenlänge für Programmbausteine
AG_SSEND und AG_SRECV
LAN-Schnittstelle - vom CP erzeugte max.
Datenblocklänge pro Protokolleinheit
Einschränkungen bei UDP
● Übertragung erfolgt nicht quittiert
● kein Empfang von UDP-Broadcast
● UDP Telegramm-Pufferung
CP 442-1 RNA
Gerätehandbuch, 07/2013, C79000−G8900−C318
Die Übertragung von UDP-Telegrammen erfolgt nicht quittiert, d. h. der Verlust von
Nachrichten wird vom Sendebaustein (AG_SEND bzw. AG_LSEND) nicht erkannt und
nicht angezeigt.
Um Überlastsituationen durch eine hohe Broadcast-Last zu vermeiden, lässt der CP den
Empfang von UDP-Broadcast nicht zu.
Verwenden Sie alternativ die Funktion Multicast über UDP-Verbindung; Sie haben
dadurch die Möglichkeit, den CP gezielt als Teilnehmer in einer Multicast-Gruppe
anzumelden.
Länge des Telegrammpuffers bei eingeschalteter Pufferung:
2 KB
Anmerkung:
Nach einem Pufferüberlauf werden neu eintreffende Telegramme verworfen.
Erläuterung / Werte
AG_SEND und AG_RECV wurden für andere CPs der Produktfamilie S7-
400 ausgeliefert und erlauben den Transfer von Nutzdaten von 1 bis 240
Byte Länge. Die hier beschriebene Version des CP unterstützt diese
Programmbausteine weiterhin.
AG_LSEND und AG_LRECV erlauben den Transfer von Nutzdaten
folgender Längen:
1. ISO-on-TCP, TCP, ISO-Transport: 1 bis 8192 Byte
2. UDP: 1 bis 2048 Byte
AG_SSEND und AG_SRECV erlauben den Transfer von Nutzdaten
folgender Längen:
1. ISO−on−TCP, TCP, ISO−Transport: 1 bis 1452 Byte
2. UDP: 1 bis 1452 Byte
für Senden
ISO-Transport, ISO-on-TCP, TCP:
–
400 Byte / TPDU mit AG_SEND / AG_LSEND
–
1452 Byte / TPDU mit AG_SSEND
für Empfangen
–
ISO-Transport: 512 Byte / TPDU
–
ISO-on-TCP: 1452 Byte / TPDU
–
TCP: 1452 Byte / TPDU
Leistungsdaten
2.3 SEND/RECEIVE-Schnittstelle
