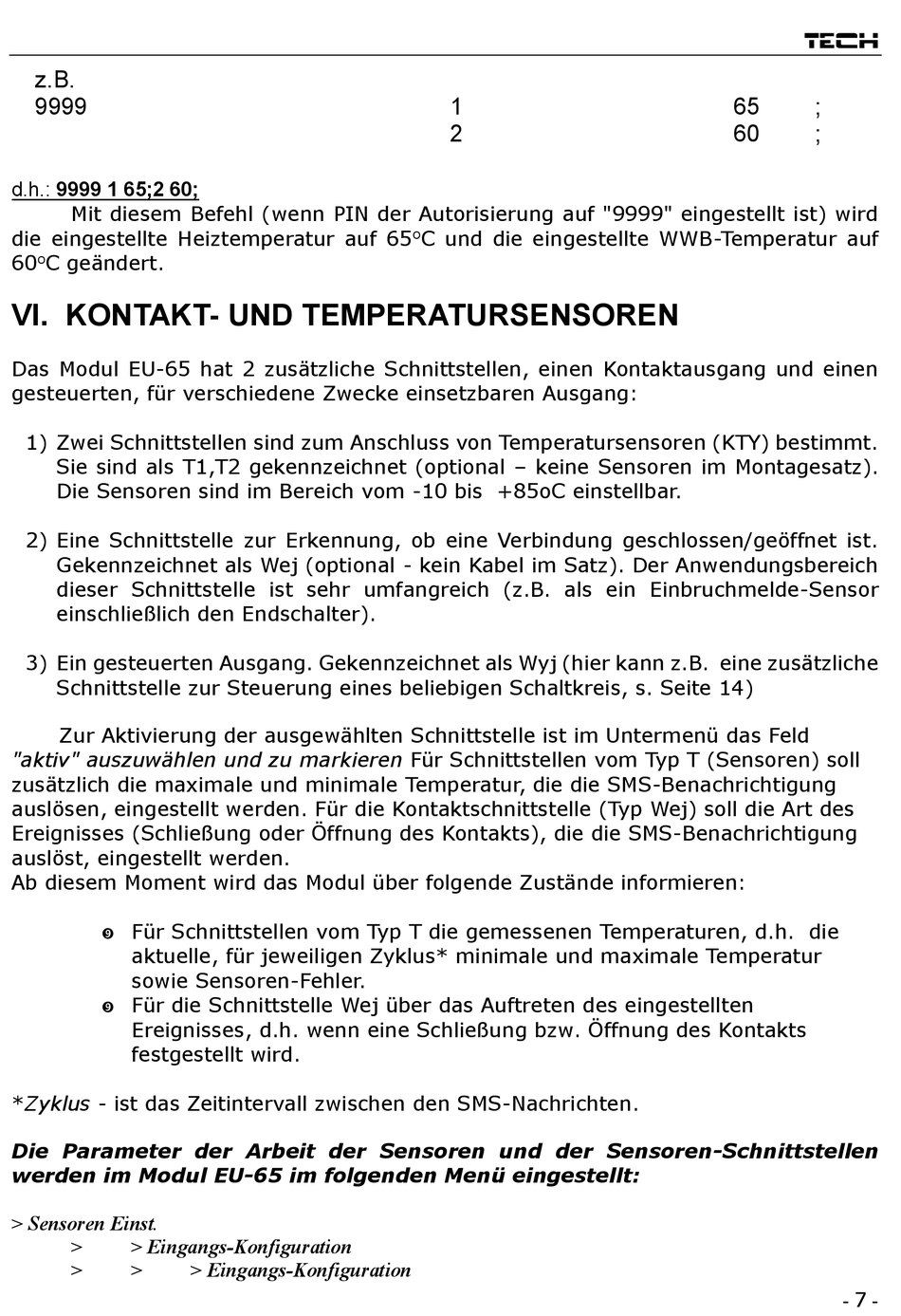

Kontakt- Und Temperatursensoren - Tech Controllers Eu-65 Bedienungsanleitung

z.B.
9999
d.h.: 9999 1 65;2 60;
Mit diesem Befehl (wenn PIN der Autorisierung auf "9999" eingestellt ist) wird
die eingestellte Heiztemperatur auf 65
60 o C geändert.
VI. KONTAKT- UND TEMPERATURSENSOREN
Das Modul EU-65 hat 2 zusätzliche Schnittstellen, einen Kontaktausgang und einen
gesteuerten, für verschiedene Zwecke einsetzbaren Ausgang:
1) Zwei Schnittstellen sind zum Anschluss von Temperatursensoren (KTY) bestimmt.
Sie sind als T1,T2 gekennzeichnet (optional – keine Sensoren im Montagesatz).
Die Sensoren sind im Bereich vom -10 bis +85oC einstellbar.
2) Eine Schnittstelle zur Erkennung, ob eine Verbindung geschlossen/geöffnet ist.
Gekennzeichnet als Wej (optional - kein Kabel im Satz). Der Anwendungsbereich
dieser Schnittstelle ist sehr umfangreich (z.B. als ein Einbruchmelde-Sensor
einschließlich den Endschalter).
3) Ein gesteuerten Ausgang. Gekennzeichnet als Wyj (hier kann z.B. eine zusätzliche
Schnittstelle zur Steuerung eines beliebigen Schaltkreis, s. Seite 14)
Zur Aktivierung der ausgewählten Schnittstelle ist im Untermenü das Feld
"aktiv" auszuwählen und zu markieren Für Schnittstellen vom Typ T (Sensoren) soll
zusätzlich die maximale und minimale Temperatur, die die SMS-Benachrichtigung
auslösen, eingestellt werden. Für die Kontaktschnittstelle (Typ Wej) soll die Art des
Ereignisses (Schließung oder Öffnung des Kontakts), die die SMS-Benachrichtigung
auslöst, eingestellt werden.
Ab diesem Moment wird das Modul über folgende Zustände informieren:
Für Schnittstellen vom Typ T die gemessenen Temperaturen, d.h. die

aktuelle, für jeweiligen Zyklus* minimale und maximale Temperatur
sowie Sensoren-Fehler.
Für die Schnittstelle Wej über das Auftreten des eingestellten

Ereignisses, d.h. wenn eine Schließung bzw. Öffnung des Kontakts
festgestellt wird.
*Zyklus - ist das Zeitintervall zwischen den SMS-Nachrichten.
Die Parameter der Arbeit der Sensoren und der Sensoren-Schnittstellen
werden im Modul EU-65 im folgenden Menü eingestellt:
> Sensoren Einst.
> > Eingangs-Konfiguration
> > > Eingangs-Konfiguration
1
2
o C und die eingestellte WWB-Temperatur auf
TECH
65 ;
60 ;
- 7 -
