Bedienungsanleitung (3D)
HINWEIS Vergewissern Sie sich, dass Sie auf dem Röntgengerät
Grüne Bereit-
Kontrollleuchte
Gelbe Aufnahme-
Kontrollleuchte
HINWEIS Die

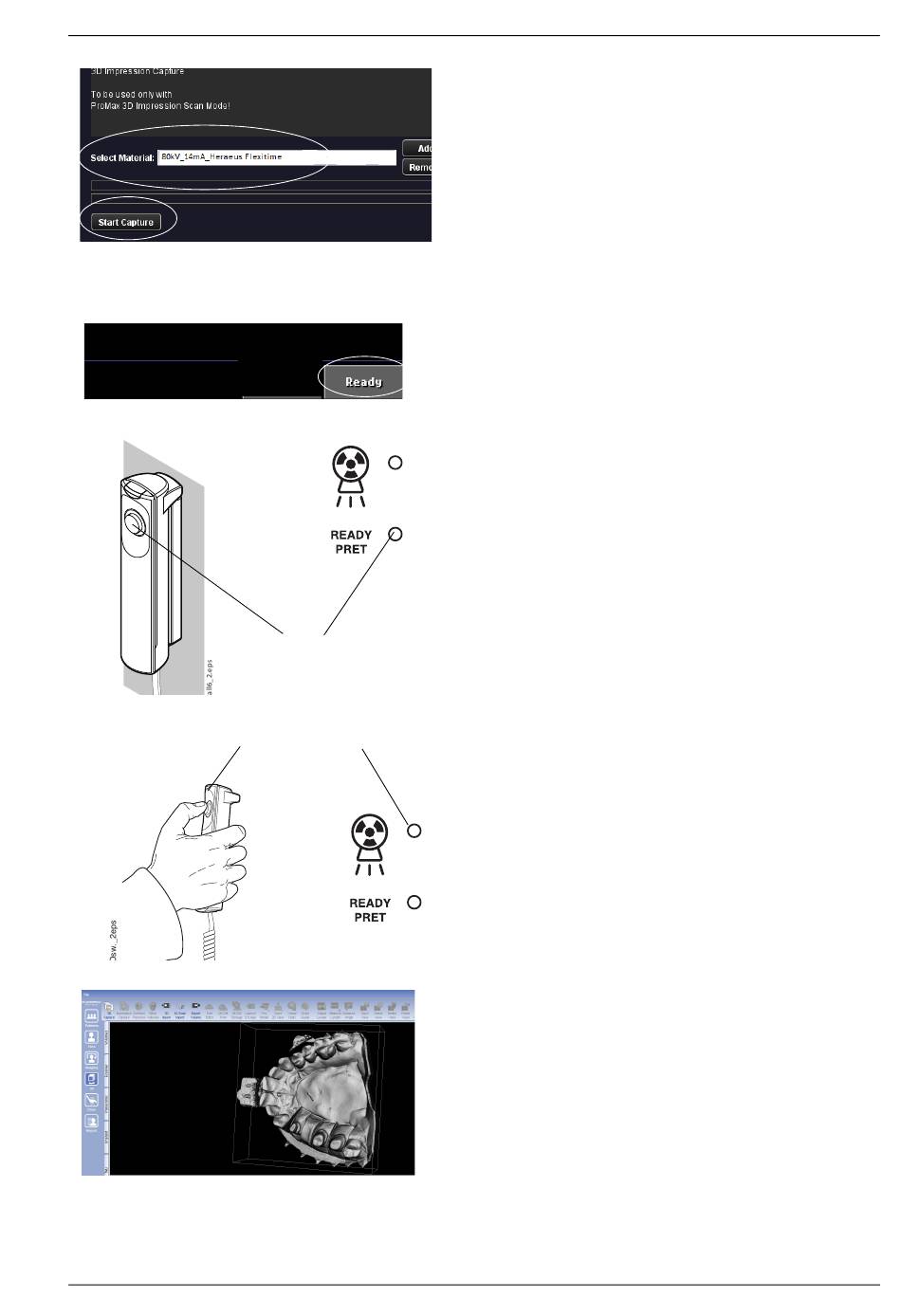

AUFNAHME VON 3D-MODELLEN
Wählen Sie in dem Fenster, das sich öffnet, das Material,
das Sie aufnehmen. Wählen Sie dann die Option Start
Capture (Erfassung starten).
die richtigen Belichtungsparameter gewählt haben.
Drücken Sie auf dem Röntgengerät das Feld Ready
(Bereit), um das Röntgengerät in die Startposition zu
bringen.
Die grünen Kontrollleuchten blinken, während das
Röntgengerät in die Startposition gefahren wird. Sobald
das Gerät die Startposition erreicht hat, hören sie auf zu
blinken.
Drücken Sie den Auslöseknopf und halten Sie ihn für die
gesamte Dauer der Aufnahme gedrückt.
Während der Aufnahme leuchten die Warnleuchten am
Auslöser und auf dem Bedienpanel, und es ertönt ein
Warnsignal. Beachten Sie, dass die Aufnahme länger als
eine 3D-Patientenaufnahme dauert.
Das Bild wird dann auf dem Computerbildschirm
angezeigt.
Romexis-Funktion
(Modellerfassung) erzeugt Oberflächenmodelle (an
Stelle von Voxeldatenbildern).
Planmeca ProMax 3D Mid 81
Model Capture
