3D-PATIENTENAUFNAHME
64 Planmeca ProMax 3D Mid

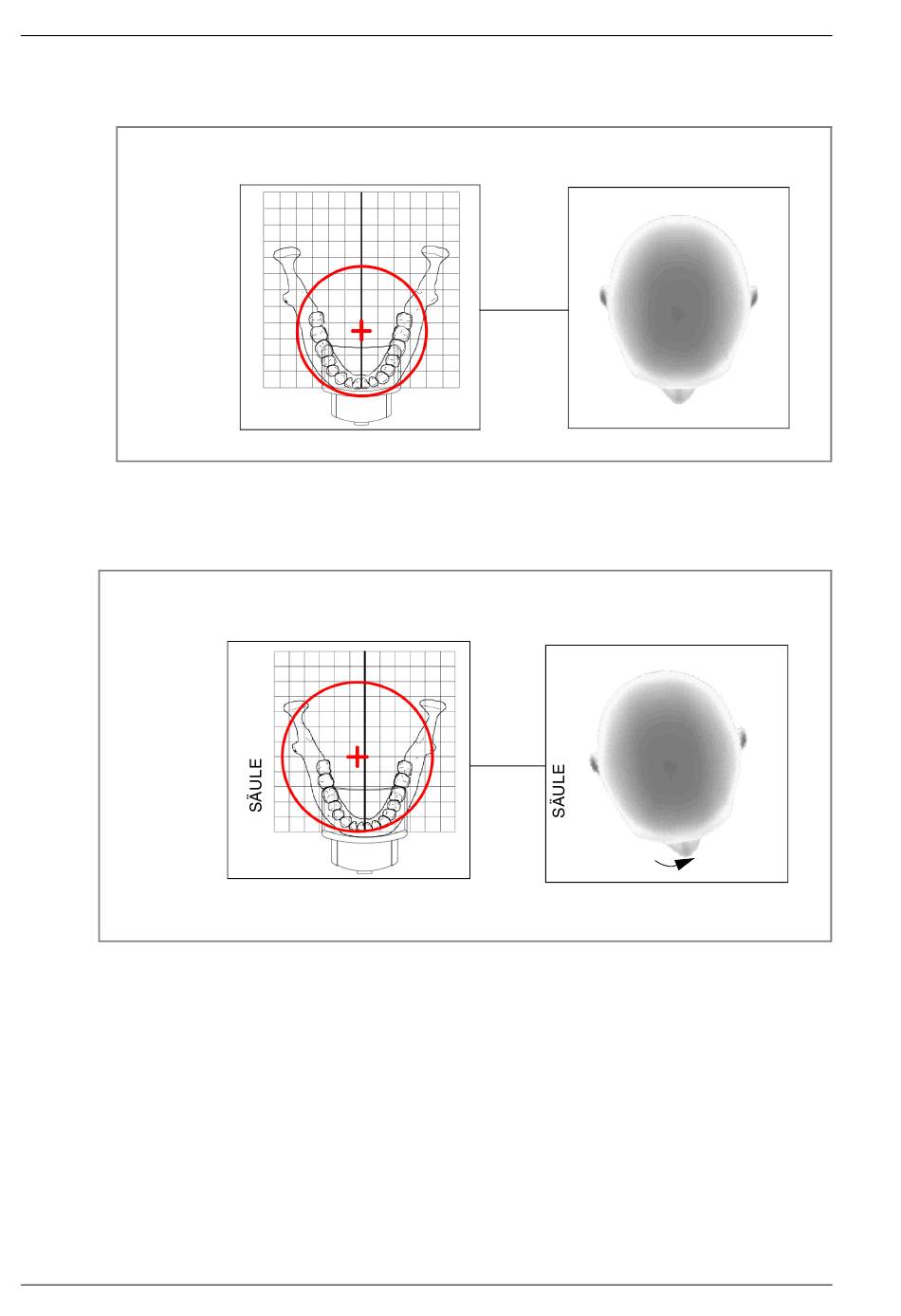

• Für kleine Volumen (bis Ø80 mm):
Positionieren Sie den Kopf des Patienten so, dass er
gerade ausgerichtet ist (zu keiner Seite gedreht).
Beispiel: Zähne Ø80 mm
• Für große Volumen (Ø85 mm oder mehr):
Das Bildvolumen ist leicht zur Säule hin versetzt.
Positionieren
entsprechend, indem Sie ihn etwa 5-10 mm gegen den
Uhrzeigersinn drehen (Nase von der Säule weg).
Beispiel: Zähne Ø100 mm
HINWEIS: Im Feld Zielbereich wird keine x-Koordinate angezeigt
Sie den Kopf des
5-10 mm
Bedienungsanleitung (3D)
Patienten
